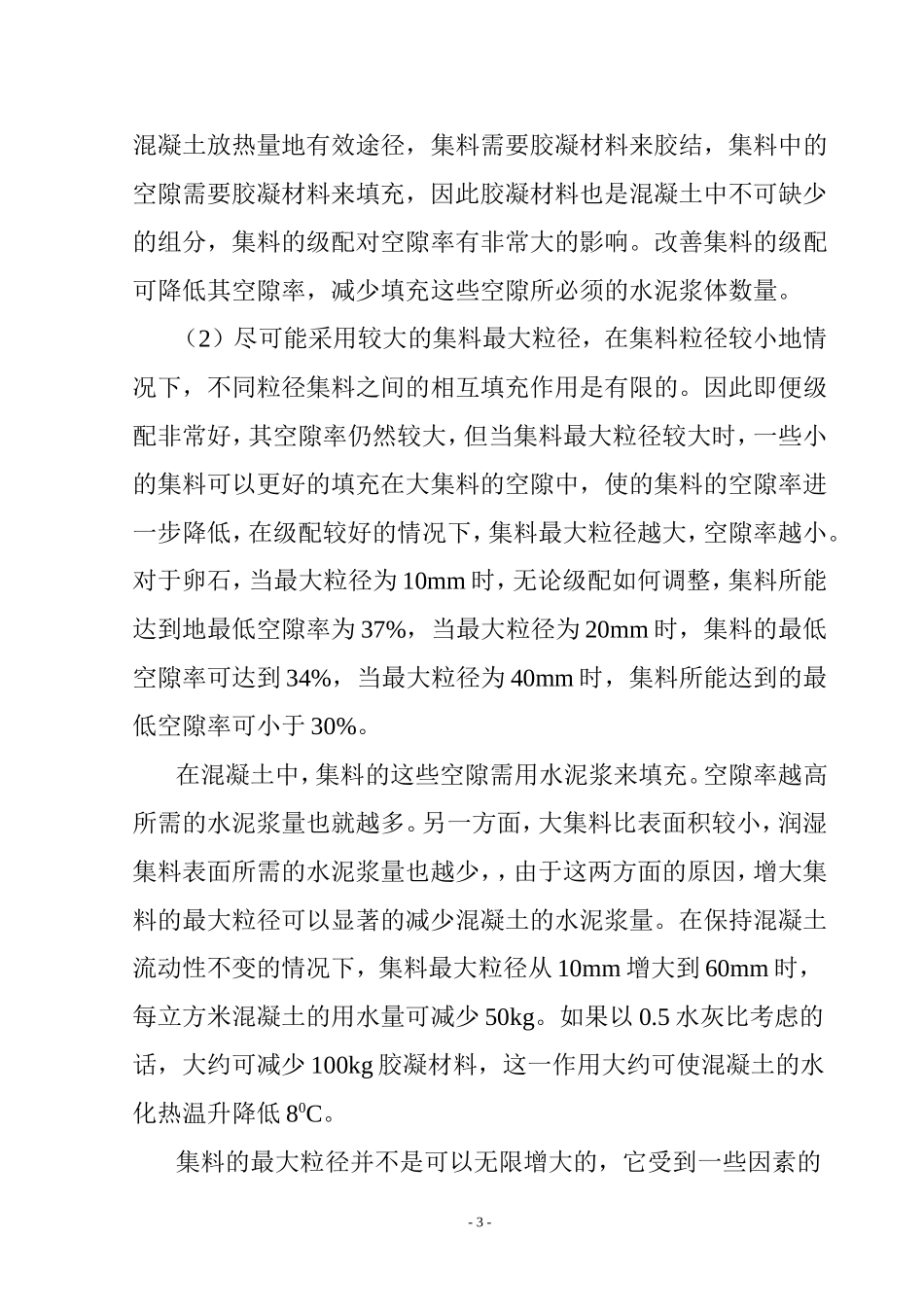

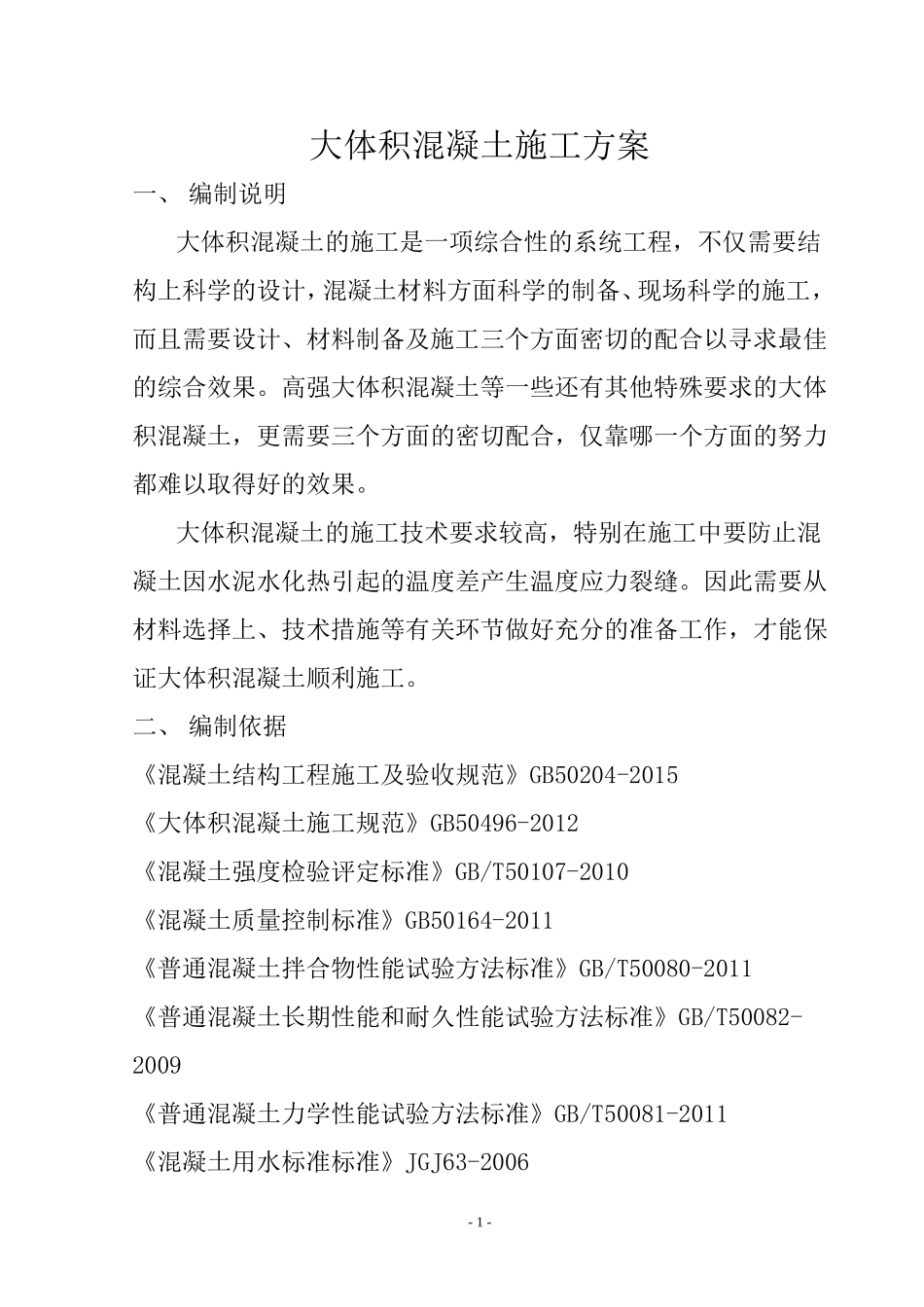

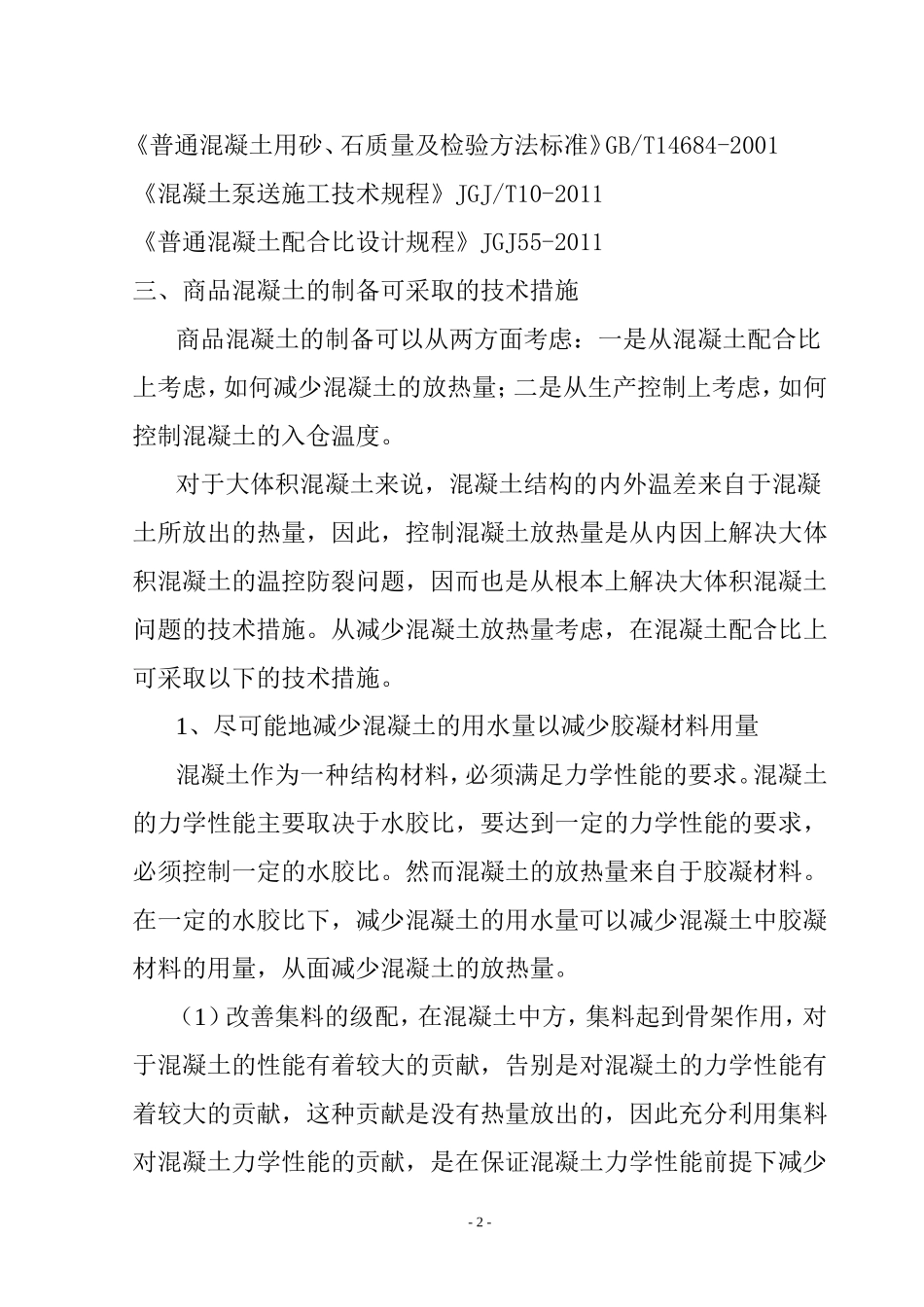

大体积混凝土施工方案一、编制说明大体积混凝土的施工是一项综合性的系统工程，不仅需要结构上科学的设计，混凝土材料方面科学的制备、现场科学的施工，而且需要设计、材料制备及施工三个方面密切的配合以寻求最佳的综合效果。高强大体积混凝土等一些还有其他特殊要求的大体积混凝土，更需要三个方面的密切配合，仅靠哪一个方面的努力都难以取得好的效果。大体积混凝土的施工技术要求较高，特别在施工中要防止混凝土因水泥水化热引起的温度差产生温度应力裂缝。因此需要从材料选择上、技术措施等有关环节做好充分的准备工作，才能保证大体积混凝土顺利施工。二、编制依据《混凝土结构工程施工及验收规范》GB50204-2015《大体积混凝土施工规范》GB50496-2012《混凝土强度检验评定标准》GB/T50107-2010《混凝土质量控制标准》GB50164-2011《普通混凝土拌合物性能试验方法标准》GB/T50080-2011《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082-2009《普通混凝土力学性能试验方法标准》GB/T50081-2011《混凝土用水标准标准》JGJ63-2006-1-《普通混凝土用砂、石质量及检验方法标准》GB/T14684-2001《混凝土泵送施工技术规程》JGJ/T10-2011《普通混凝土配合比设计规程》JGJ55-2011三、商品混凝土的制备可采取的技术措施商品混凝土的制备可以从两方面考虑：一是从混凝土配合比上考虑，如何减少混凝土的放热量；二是从生产控制上考虑，如何控制混凝土的入仓温度。对于大体积混凝土来说，混凝土结构的内外温差来自于混凝土所放出的热量，因此，控制混凝土放热量是从内因上解决大体积混凝土的温控防裂问题，因而也是从根本上解决大体积混凝土问题的技术措施。从减少混凝土放热量考虑，在混凝土配合比上可采取以下的技术措施。1、尽可能地减少混凝土的用水量以减少胶凝材料用量混凝土作为一种结构材料，必须满足力学性能的要求。混凝土的力学性能主要取决于水胶比，要达到一定的力学性能的要求，必须控制一定的水胶比。然而混凝土的放热量来自于胶凝材料。在一定的水胶比下，减少混凝土的用水量可以减少混凝土中胶凝材料的用量，从面减少混凝土的放热量。（1）改善集料的级配，在混凝土中方，集料起到骨架作用，对于混凝土的性能有着较大的贡献，告别是对混凝土的力学性能有着较大的贡献，这种贡献是没有热量放出的，因此充分利用集料对混凝土力学性能的贡献，是在保证混凝土力学性能前提下减少-2-混凝土放热量地有效途径，集料需要胶凝材料来胶结，集料中的空隙需要胶凝材料来填充，因此胶凝材料也是混凝土中不可缺少的组分，集料的级配对空隙率有非常大的影响。改善集料的级配可降低其空隙率，减少填充这些空隙所必须的水泥浆体数量。（2）尽可能采用较大的集料最大粒径，在集料粒径较小地情况下，不同粒径集料之间的相互填充作用是有限的。因此即便级配非常好，其空隙率仍然较大，但当集料最大粒径较大时，一些小的集料可以更好的填充在大集料的空隙中，使的集料的空隙率进一步降低，在级配较好的情况下，集料最大粒径越大，空隙率越小。对于卵石，当最大粒径为10mm时，无论级配如何调整，集料所能达到地最低空隙率为37%，当最大粒径为20mm时，集料的最低空隙率可达到34%，当最大粒径为40mm时，集料所能达到的最低空隙率可小于30%。在混凝土中，集料的这些空隙需用水泥浆来填充。空隙率越高所需的水泥浆量也就越多。另一方面，大集料比表面积较小，润湿集料表面所需的水泥浆量也越少，，由于这两方面的原因，增大集料的最大粒径可以显著的减少混凝土的水泥浆量。在保持混凝土流动性不变的情况下，集料最大粒径从10mm增大到60mm时，每立方米混凝土的用水量可减少50kg。如果以0.5水灰比考虑的话，大约可减少100kg胶凝材料，这一作用大约可使混凝土的水化热温升降低80C。集料的最大粒径并不是可以无限增大的，它受到一些因素的-3-限制，这些限制主要有以下几方面：1）布筋的限制；2）强度的限制；3）施工方式的限制；（3）外加剂的选用在混凝土中掺入一些适宜的外加料，可以便混凝土获得所需要的特性，尤其在泵送混凝土中更为突出。泵送性能良好的混凝土拌和物应具备三种特性：1）、在...
