大体积混凝土施工应该注意哪些地方VIP免费

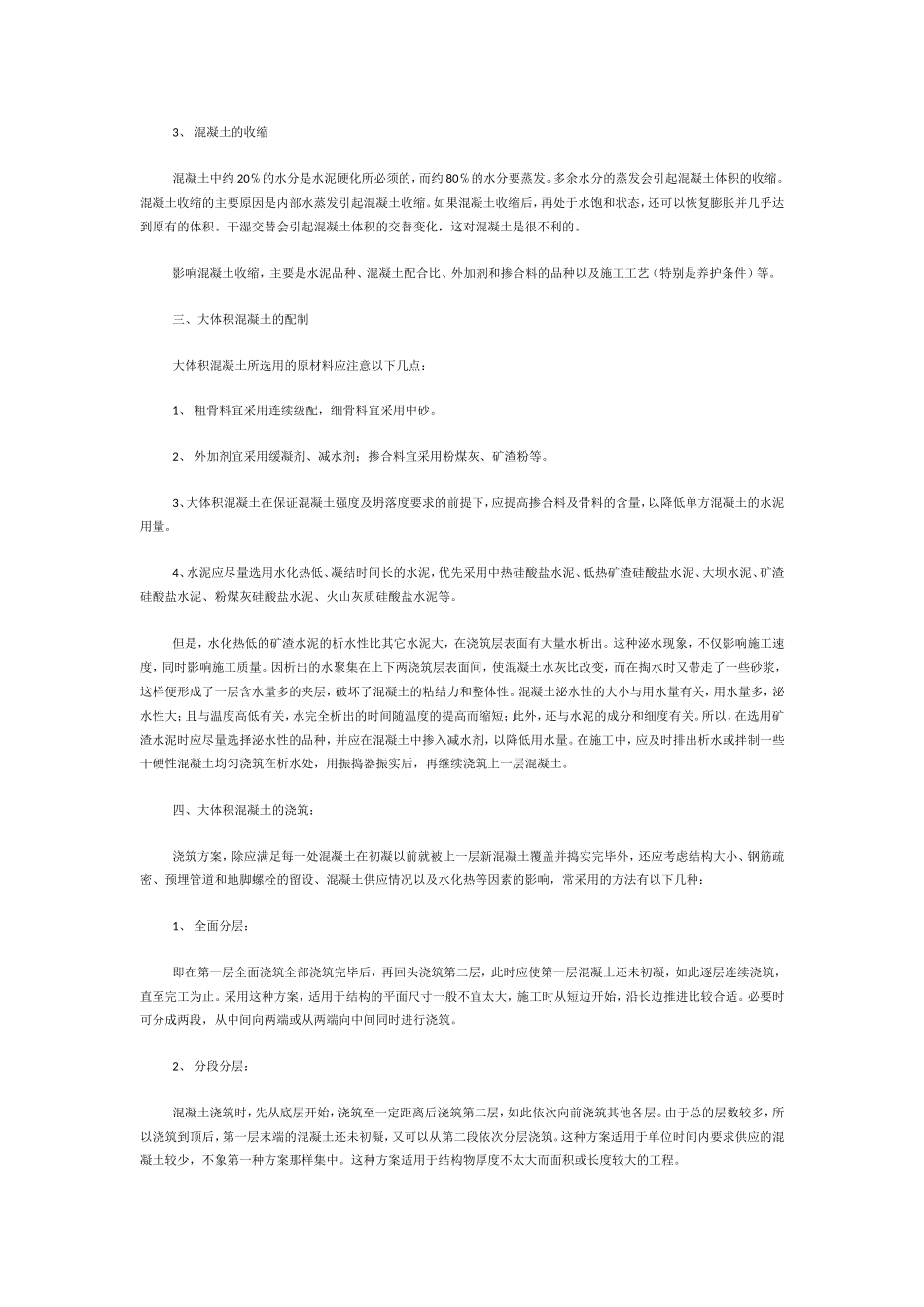

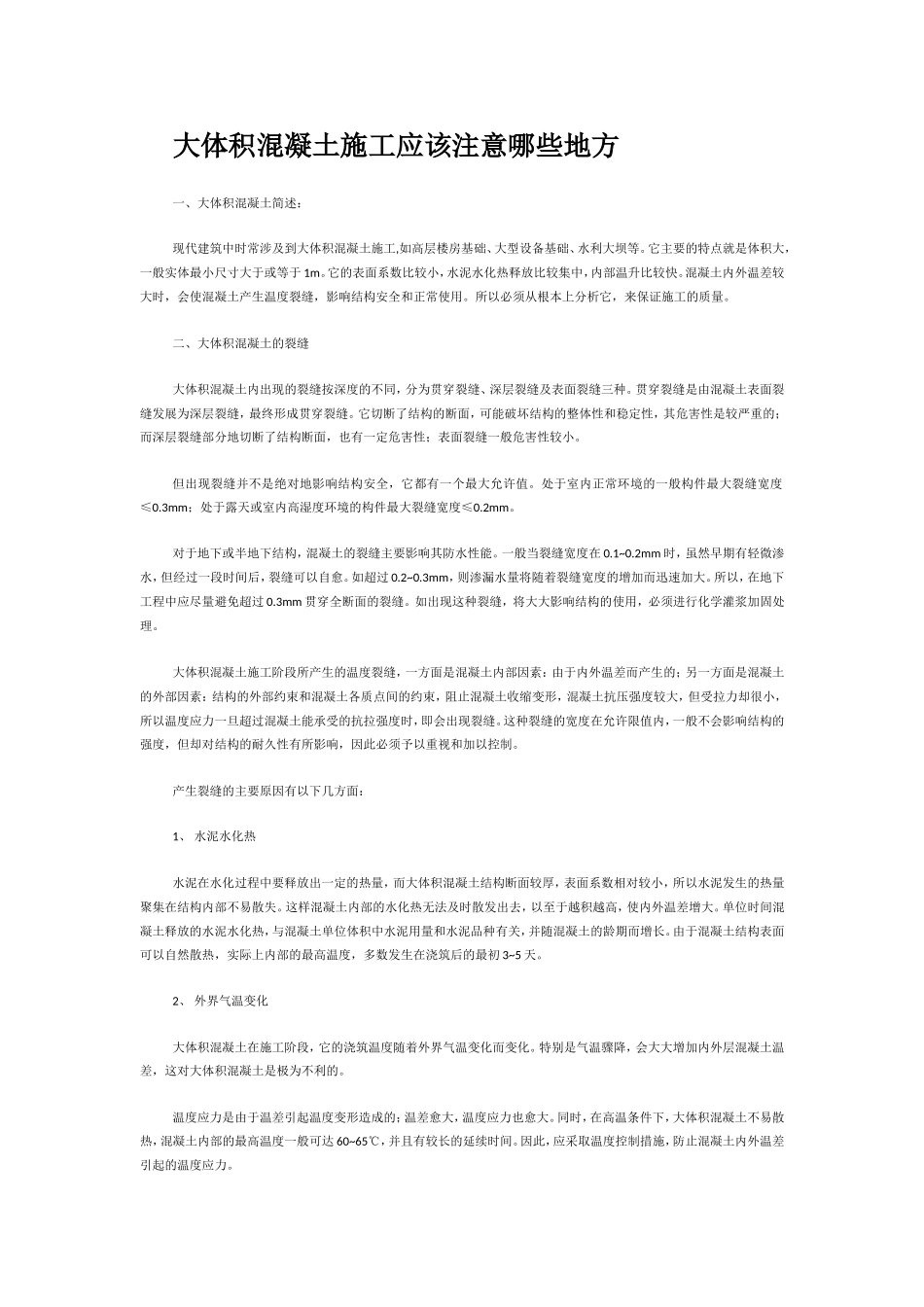

大体积混凝土施工应该注意哪些地方一、大体积混凝土简述：现代建筑中时常涉及到大体积混凝土施工,如高层楼房基础、大型设备基础、水利大坝等。它主要的特点就是体积大，一般实体最小尺寸大于或等于1m。它的表面系数比较小，水泥水化热释放比较集中，内部温升比较快。混凝土内外温差较大时，会使混凝土产生温度裂缝，影响结构安全和正常使用。所以必须从根本上分析它，来保证施工的质量。二、大体积混凝土的裂缝大体积混凝土内出现的裂缝按深度的不同，分为贯穿裂缝、深层裂缝及表面裂缝三种。贯穿裂缝是由混凝土表面裂缝发展为深层裂缝，最终形成贯穿裂缝。它切断了结构的断面，可能破坏结构的整体性和稳定性，其危害性是较严重的；而深层裂缝部分地切断了结构断面，也有一定危害性；表面裂缝一般危害性较小。但出现裂缝并不是绝对地影响结构安全，它都有一个最大允许值。处于室内正常环境的一般构件最大裂缝宽度≤0.3mm；处于露天或室内高湿度环境的构件最大裂缝宽度≤0.2mm。对于地下或半地下结构，混凝土的裂缝主要影响其防水性能。一般当裂缝宽度在0.1~0.2mm时，虽然早期有轻微渗水，但经过一段时间后，裂缝可以自愈。如超过0.2~0.3mm，则渗漏水量将随着裂缝宽度的增加而迅速加大。所以，在地下工程中应尽量避免超过0.3mm贯穿全断面的裂缝。如出现这种裂缝，将大大影响结构的使用，必须进行化学灌浆加固处理。大体积混凝土施工阶段所产生的温度裂缝，一方面是混凝土内部因素：由于内外温差而产生的；另一方面是混凝土的外部因素：结构的外部约束和混凝土各质点间的约束，阻止混凝土收缩变形，混凝土抗压强度较大，但受拉力却很小，所以温度应力一旦超过混凝土能承受的抗拉强度时，即会出现裂缝。这种裂缝的宽度在允许限值内，一般不会影响结构的强度，但却对结构的耐久性有所影响，因此必须予以重视和加以控制。产生裂缝的主要原因有以下几方面：1、水泥水化热水泥在水化过程中要释放出一定的热量，而大体积混凝土结构断面较厚，表面系数相对较小，所以水泥发生的热量聚集在结构内部不易散失。这样混凝土内部的水化热无法及时散发出去，以至于越积越高，使内外温差增大。单位时间混凝土释放的水泥水化热，与混凝土单位体积中水泥用量和水泥品种有关，并随混凝土的龄期而增长。由于混凝土结构表面可以自然散热，实际上内部的最高温度，多数发生在浇筑后的最初3~5天。2、外界气温变化大体积混凝土在施工阶段，它的浇筑温度随着外界气温变化而变化。特别是气温骤降，会大大增加内外层混凝土温差，这对大体积混凝土是极为不利的。温度应力是由于温差引起温度变形造成的；温差愈大，温度应力也愈大。同时，在高温条件下，大体积混凝土不易散热，混凝土内部的最高温度一般可达60~65℃，并且有较长的延续时间。因此，应采取温度控制措施，防止混凝土内外温差引起的温度应力。3、混凝土的收缩混凝土中约20℅的水分是水泥硬化所必须的，而约80℅的水分要蒸发。多余水分的蒸发会引起混凝土体积的收缩。混凝土收缩的主要原因是内部水蒸发引起混凝土收缩。如果混凝土收缩后，再处于水饱和状态，还可以恢复膨胀并几乎达到原有的体积。干湿交替会引起混凝土体积的交替变化，这对混凝土是很不利的。影响混凝土收缩，主要是水泥品种、混凝土配合比、外加剂和掺合料的品种以及施工工艺（特别是养护条件）等。三、大体积混凝土的配制大体积混凝土所选用的原材料应注意以下几点：1、粗骨料宜采用连续级配，细骨料宜采用中砂。2、外加剂宜采用缓凝剂、减水剂；掺合料宜采用粉煤灰、矿渣粉等。3、大体积混凝土在保证混凝土强度及坍落度要求的前提下，应提高掺合料及骨料的含量，以降低单方混凝土的水泥用量。4、水泥应尽量选用水化热低、凝结时间长的水泥，优先采用中热硅酸盐水泥、低热矿渣硅酸盐水泥、大坝水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰质硅酸盐水泥等。但是，水化热低的矿渣水泥的析水性比其它水泥大，在浇筑层表面有大量水析出。这种泌水现象，不仅影响施工速度，同时影响施工质量。因析出的水聚集在上下两浇筑层表面间，使混凝土水灰比改变，而在掏水时又带走了一些砂浆，这...
