大同利创光伏电站试运行报告VIP专享VIP免费

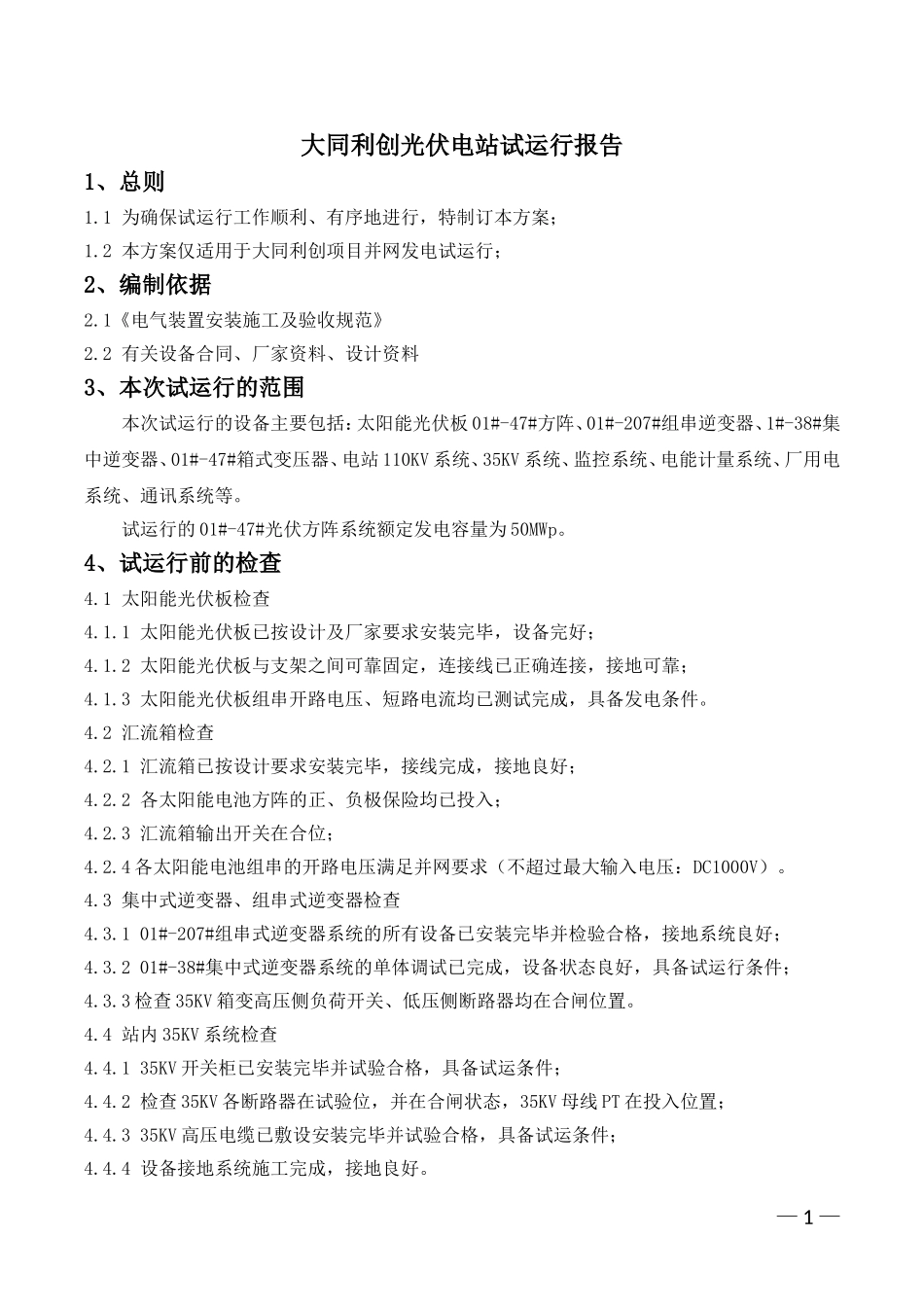

大同利创光伏电站试运行报告1、总则1.1为确保试运行工作顺利、有序地进行，特制订本方案；1.2本方案仅适用于大同利创项目并网发电试运行；2、编制依据2.1《电气装置安装施工及验收规范》2.2有关设备合同、厂家资料、设计资料3、本次试运行的范围本次试运行的设备主要包括：太阳能光伏板01#-47#方阵、01#-207#组串逆变器、1#-38#集中逆变器、01#-47#箱式变压器、电站110KV系统、35KV系统、监控系统、电能计量系统、厂用电系统、通讯系统等。试运行的01#-47#光伏方阵系统额定发电容量为50MWp。4、试运行前的检查4.1太阳能光伏板检查4.1.1太阳能光伏板已按设计及厂家要求安装完毕，设备完好；4.1.2太阳能光伏板与支架之间可靠固定，连接线已正确连接，接地可靠；4.1.3太阳能光伏板组串开路电压、短路电流均已测试完成，具备发电条件。4.2汇流箱检查4.2.1汇流箱已按设计要求安装完毕，接线完成，接地良好；4.2.2各太阳能电池方阵的正、负极保险均已投入；4.2.3汇流箱输出开关在合位；4.2.4各太阳能电池组串的开路电压满足并网要求（不超过最大输入电压：DC1000V）。4.3集中式逆变器、组串式逆变器检查4.3.101#-207#组串式逆变器系统的所有设备已安装完毕并检验合格，接地系统良好；4.3.201#-38#集中式逆变器系统的单体调试已完成，设备状态良好，具备试运行条件；4.3.3检查35KV箱变高压侧负荷开关、低压侧断路器均在合闸位置。4.4站内35KV系统检查4.4.135KV开关柜已安装完毕并试验合格，具备试运条件；4.4.2检查35KV各断路器在试验位，并在合闸状态，35KV母线PT在投入位置；4.4.335KV高压电缆已敷设安装完毕并试验合格，具备试运条件；4.4.4设备接地系统施工完成，接地良好。—1—4.5厂用电系统检查厂用电设备已全部安装完工检验并试验合格，已接通电源投入正常工作；备用电源自动投入装置已检验合格，工作正常。4.6照明系统检查各主要工作场所（中控室、35KV开关室、逆变器室等）的照明系统已安装完毕并已投运正常运行。4.7电气二次系统检查4.7.1下列电气操作回路已检查并作模拟试验，已验证其动作的准确性。（1）35KV操作回路；（2）厂用电系统操作回路；（3）35KV箱变操作回路；（4）逆变器系统操作回路；（4）直流系统操作回路；4.7.235KV保护系统已安装调试完毕，电流、电压回路检查完毕，保护装置模拟试验动作均正常，保护定值已按设计定值整定。4.7.3监控系统已安装调试完毕，具备试运行条件。4.7.4电能计量系统已安装调试完毕。4.8其他4.8.1试运行需使用的表计、试验设备等准备完毕并校验合格；4.8.2中控室、35KV开关室、逆变器室等重要部位配备必要的临时消防设备；4.8.3配备必要的电话、对讲机等通讯设施。5、360h试运行5.1完成上述全部试验内容并经验证合格后，系统即具备并网3600h试运行条件；5.2试运行根据正式运行值班制度，全面记录运行所有有关参数；5.3360h试运行结束后，检查处理试运行中发现的所有缺陷。6、试运行安全措施6.1各主要部位应清洁无杂物，各部位通道畅通，各孔洞盖板封堵完毕。无关人员不得进入现场；6.2试运前应对参加试运行的工作人员进行安全及技术交底。做到分工明确，责任到位。各监测人员应集中精力，根据要求进行测量并加强巡视。运行时发现异常情况要及时报告。值班人员和监测人员不得擅离岗位；—2—6.3为保证试运行过程通讯畅通，配备4部无线电对讲机；6.4加强现场保卫工作，闲杂人员不得在试验场所逗留，严禁乱动光伏板、开关等设备；7、试运行数据记录表—3—光伏发电工程试运行考核记录时间启/停时间直流电压直流电流逆变器出口光照强度实时/累计实时功率故障统计故障累计次数故障总时间自动复位次数复位累计次数逆变器温度电网情况累计运行时间电压电流频率开始结束开始结束ABC6:007:008:009:0010:0011:0012:0013:0014:0015:0016:0017:00—4—18:0019:0020:00生产运行单位记录人：调试单位记录人：光伏发电工程试运行测试记录工程名称：大同利创三道沟50mw光伏电站名称：英利光伏电站光伏组件型号：光伏组件编号：测试开始日期：时间：测试完成日期：时间：序号日期、数据测试内容运行数据1日发电量2日耗电量3日发电小时4日光照强度5设备日可用率测试完成数据累计发电量：累计耗电量：累计发电时间：累计运行时间：—5—调试单位记录人：日期：生产运行单位记录人：日期：—6—
