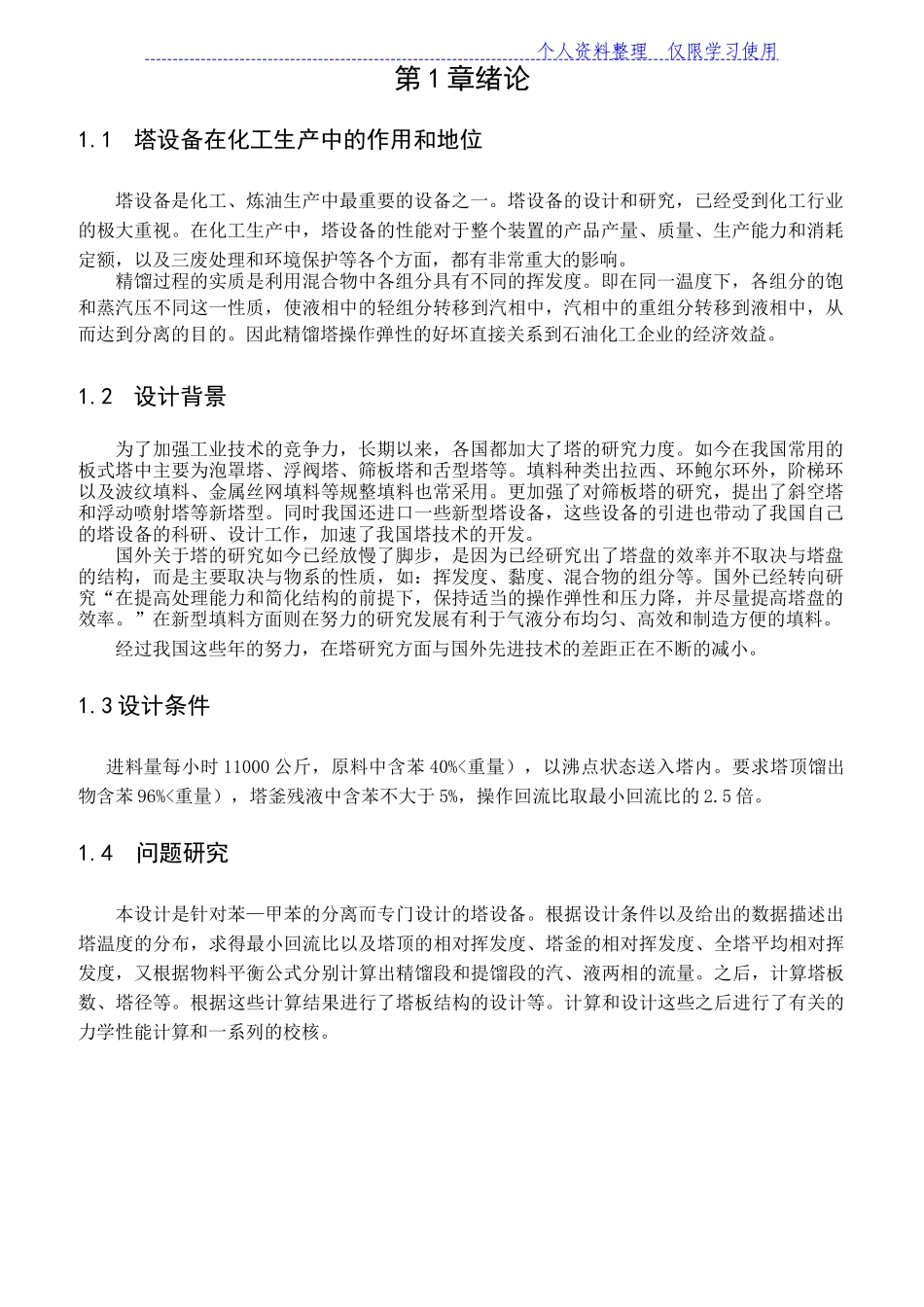

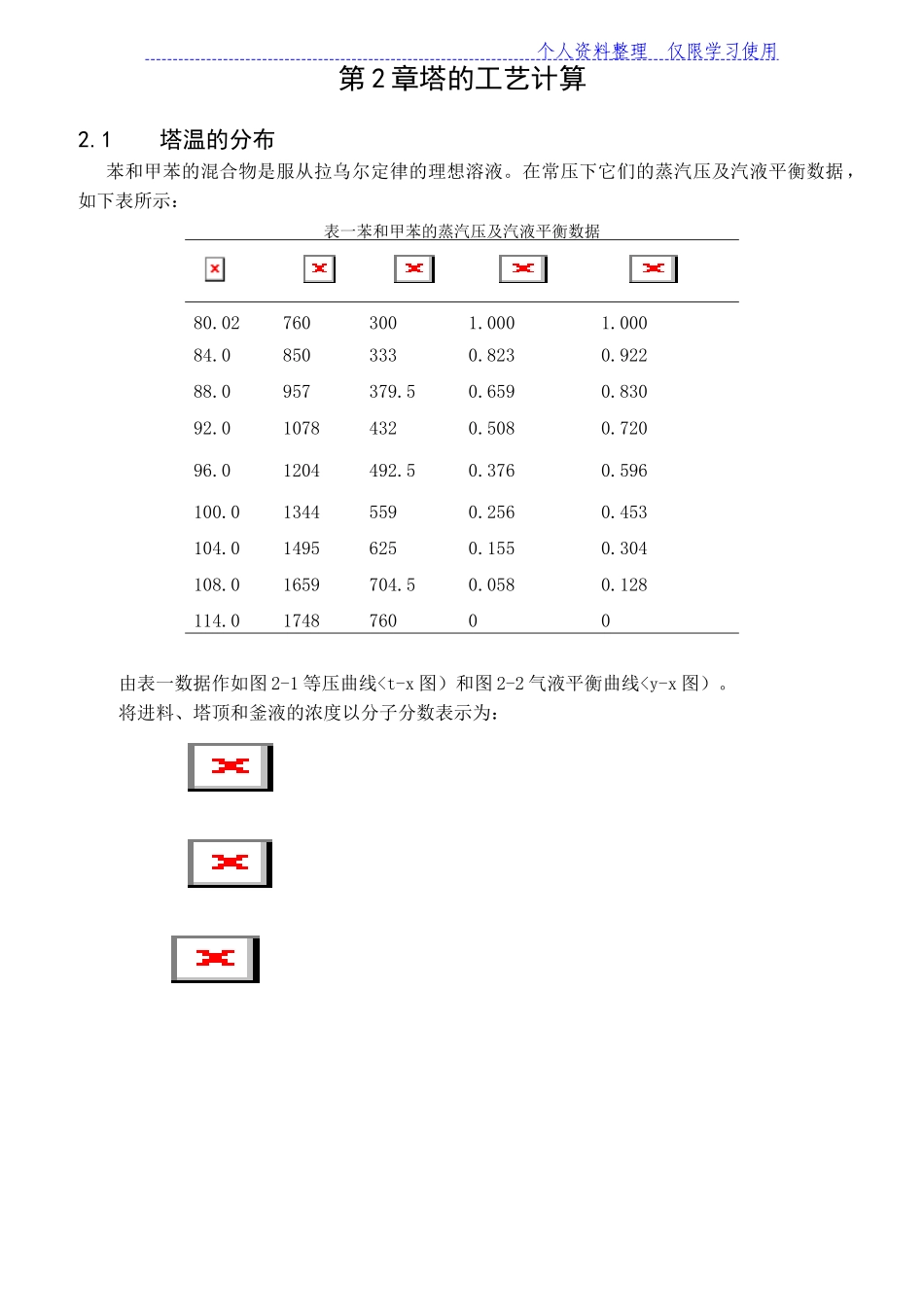

个人资料整理仅限学习使用第1章绪论1.1塔设备在化工生产中的作用和地位塔设备是化工、炼油生产中最重要的设备之一。塔设备的设计和研究，已经受到化工行业的极大重视。在化工生产中，塔设备的性能对于整个装置的产品产量、质量、生产能力和消耗定额，以及三废处理和环境保护等各个方面，都有非常重大的影响。精馏过程的实质是利用混合物中各组分具有不同的挥发度。即在同一温度下，各组分的饱和蒸汽压不同这一性质，使液相中的轻组分转移到汽相中，汽相中的重组分转移到液相中，从而达到分离的目的。因此精馏塔操作弹性的好坏直接关系到石油化工企业的经济效益。1.2设计背景为了加强工业技术的竞争力，长期以来，各国都加大了塔的研究力度。如今在我国常用的板式塔中主要为泡罩塔、浮阀塔、筛板塔和舌型塔等。填料种类出拉西、环鲍尔环外，阶梯环以及波纹填料、金属丝网填料等规整填料也常采用。更加强了对筛板塔的研究，提出了斜空塔和浮动喷射塔等新塔型。同时我国还进口一些新型塔设备，这些设备的引进也带动了我国自己的塔设备的科研、设计工作，加速了我国塔技术的开发。国外关于塔的研究如今已经放慢了脚步，是因为已经研究出了塔盘的效率并不取决与塔盘的结构，而是主要取决与物系的性质，如：挥发度、黏度、混合物的组分等。国外已经转向研究“在提高处理能力和简化结构的前提下，保持适当的操作弹性和压力降，并尽量提高塔盘的效率。”在新型填料方面则在努力的研究发展有利于气液分布均匀、高效和制造方便的填料。经过我国这些年的努力，在塔研究方面与国外先进技术的差距正在不断的减小。1.3设计条件进料量每小时11000公斤，原料中含苯40%<重量），以沸点状态送入塔内。要求塔顶馏出物含苯96%<重量），塔釜残液中含苯不大于5%，操作回流比取最小回流比的2.5倍。1.4问题研究本设计是针对苯—甲苯的分离而专门设计的塔设备。根据设计条件以及给出的数据描述出塔温度的分布，求得最小回流比以及塔顶的相对挥发度、塔釜的相对挥发度、全塔平均相对挥发度，又根据物料平衡公式分别计算出精馏段和提馏段的汽、液两相的流量。之后，计算塔板数、塔径等。根据这些计算结果进行了塔板结构的设计等。计算和设计这些之后进行了有关的力学性能计算和一系列的校核。个人资料整理仅限学习使用第2章塔的工艺计算2.1塔温的分布苯和甲苯的混合物是服从拉乌尔定律的理想溶液。在常压下它们的蒸汽压及汽液平衡数据，如下表所示：表一苯和甲苯的蒸汽压及汽液平衡数据80.027603001.0001.00084.08503330.8230.92288.0957379.50.6590.83092.010784320.5080.72096.01204492.50.3760.596100.013445590.2560.453104.014956250.1550.304108.01659704.50.0580.128114.0174876000由表一数据作如图2-1等压曲线操作回流比：1.精馏段液相流量：气相流量：2.提馏段液相流量：气相流量：2.3塔板数的计算2.3.1图解法沸点进料
