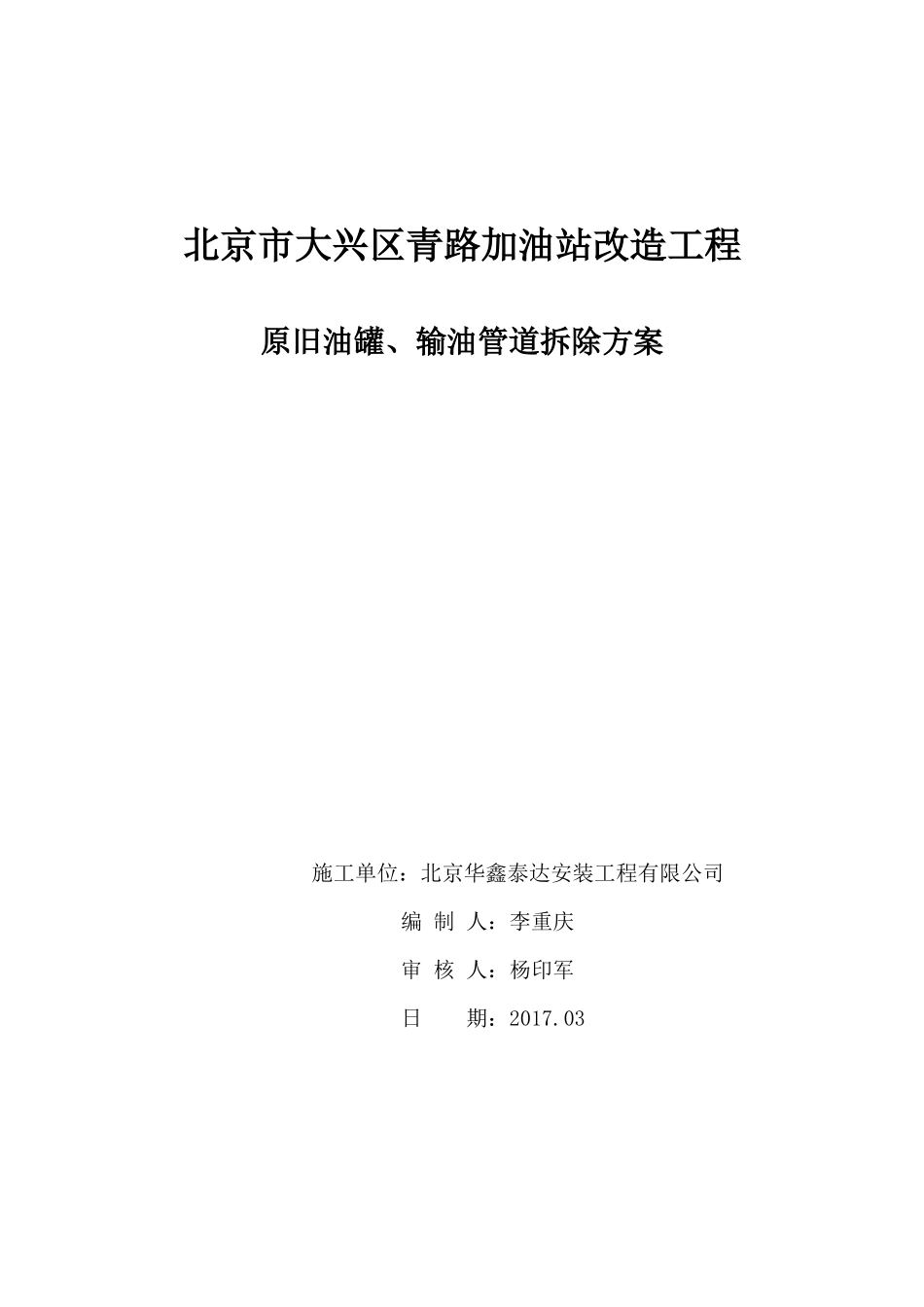

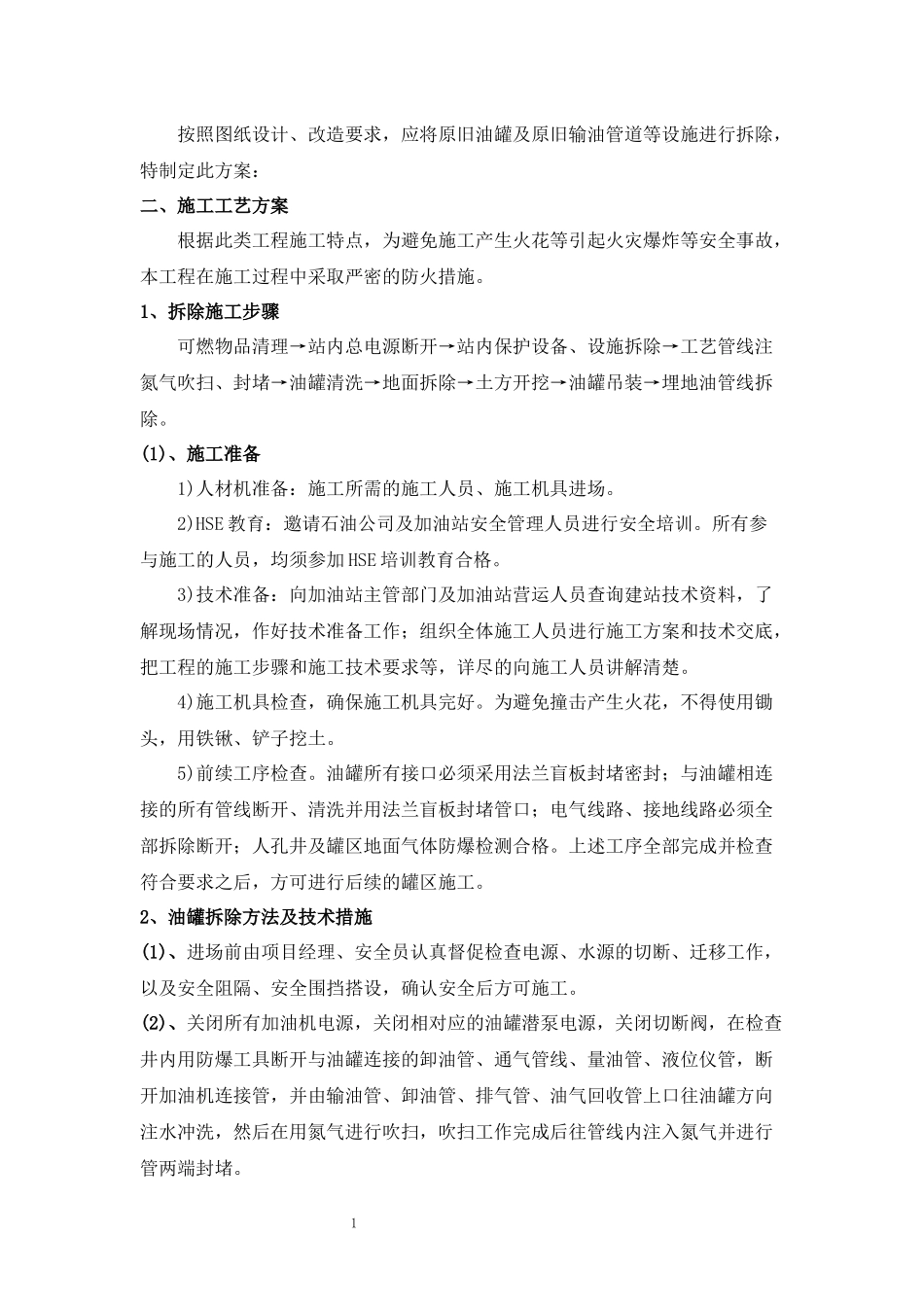

北京市大兴区青路加油站改造工程原旧油罐、输油管道拆除方案施工单位：北京华鑫泰达安装工程有限公司编制人：李重庆审核人：杨印军日期：2017.031按照图纸设计、改造要求，应将原旧油罐及原旧输油管道等设施进行拆除，特制定此方案：二、施工工艺方案根据此类工程施工特点，为避免施工产生火花等引起火灾爆炸等安全事故，本工程在施工过程中采取严密的防火措施。1、拆除施工步骤可燃物品清理→站内总电源断开→站内保护设备、设施拆除→工艺管线注氮气吹扫、封堵→油罐清洗→地面拆除→土方开挖→油罐吊装→埋地油管线拆除。(1)、施工准备1)人材机准备：施工所需的施工人员、施工机具进场。2)HSE教育：邀请石油公司及加油站安全管理人员进行安全培训。所有参与施工的人员，均须参加HSE培训教育合格。3)技术准备：向加油站主管部门及加油站营运人员查询建站技术资料，了解现场情况，作好技术准备工作；组织全体施工人员进行施工方案和技术交底，把工程的施工步骤和施工技术要求等，详尽的向施工人员讲解清楚。4)施工机具检查，确保施工机具完好。为避免撞击产生火花，不得使用锄头，用铁锹、铲子挖土。5)前续工序检查。油罐所有接口必须采用法兰盲板封堵密封；与油罐相连接的所有管线断开、清洗并用法兰盲板封堵管口；电气线路、接地线路必须全部拆除断开；人孔井及罐区地面气体防爆检测合格。上述工序全部完成并检查符合要求之后，方可进行后续的罐区施工。2、油罐拆除方法及技术措施(1)、进场前由项目经理、安全员认真督促检查电源、水源的切断、迁移工作，以及安全阻隔、安全围挡搭设，确认安全后方可施工。(2)、关闭所有加油机电源，关闭相对应的油罐潜泵电源，关闭切断阀，在检查井内用防爆工具断开与油罐连接的卸油管、通气管线、量油管、液位仪管，断开加油机连接管，并由输油管、卸油管、排气管、油气回收管上口往油罐方向注水冲洗，然后在用氮气进行吹扫，吹扫工作完成后往管线内注入氮气并进行管两端封堵。12(3)、油罐清洗，具体详见专项方案。(4)、输油管道的拆除：输油管道经氮气吹扫后，用清水进行冲洗，用手工钢锯采用人工的方式慢慢将处操作井的各个管道锯断，用防爆扳手卸掉连接的法兰片螺栓，拆掉已经锯断的部分的法兰片，再用相同管径的盲板加石棉垫片将此管道盲死。依次顺序将所有的与油罐人孔法兰连接的管道锯割、盲堵，封严。螺栓采用拆卸的螺栓即可。(5)、人工清理油罐四周的沙层至油罐底部，然后必须使用两台相同型号的便携式气体检测报警仪KP826进行检测油气浓度，如果气体检测氧气测试浓度在19.5%-23.5%（体积分数）之间，可燃气体浓度小于与其空气混合爆炸下限的10%，有毒有害气体含量应符合国家相关标准的规定，满足以上条件时，才能进行下道工序施工。(6)、用防爆工具拆除油罐四周的防浮抱带，以确保油罐四周没有与底座连接。(7)、用防静电吊装带将油罐捆牢，用30T吊车将捆好的油罐依次吊至罐区外，存放在加油站指定范围内，存放前罐内注入水存放，并用盲板将油罐人孔盖进行封堵。(8)、采用人工从上至下，土方开挖管沟和拆除工艺管线，随即将渣土清理装车的施工方案。(9)、罐区拆除及施工时做好罐区的围护工作。(10)、拆除工作人员不得穿戴钉子的鞋进入工作区，必须穿戴防静电工作服。(11)、拆除必须使用防爆工具，以防产生火花引起火灾事故。(12)、加强对手机的现场使用管理，进入施工现场的所有人员，手机全部关机上缴，统一保管。3、原旧输油管道的拆除(1)、在挖油罐上面及四周土方的同时，将已挖出的旧管道锯断、拆除，拆除时应先用钢锯采用人工的方式将管道割断，不得用铁锤敲打，防止产生火花。(2)、拆除前用气体检测仪进行可燃、有害检查现场的燃气、氧气及有害气体的浓度，超标时，应停止施工，进行采取通风等措施，待重新检测燃气、氧气及有害气体的浓度复合要求时才可再进行施工。(3)、作业前对燃气、氧气、有害气体检测：32(4)、可燃气体浓度在氧气浓度为20%，油气浓度为：体积浓度为爆炸下限的1%时，允许不戴呼吸器进行作业；当体积浓度为爆炸下限的10%～20%时，禁止作业。此区域不经专门批准不准人员进入；体积浓度为爆炸下限的40%以上，...
