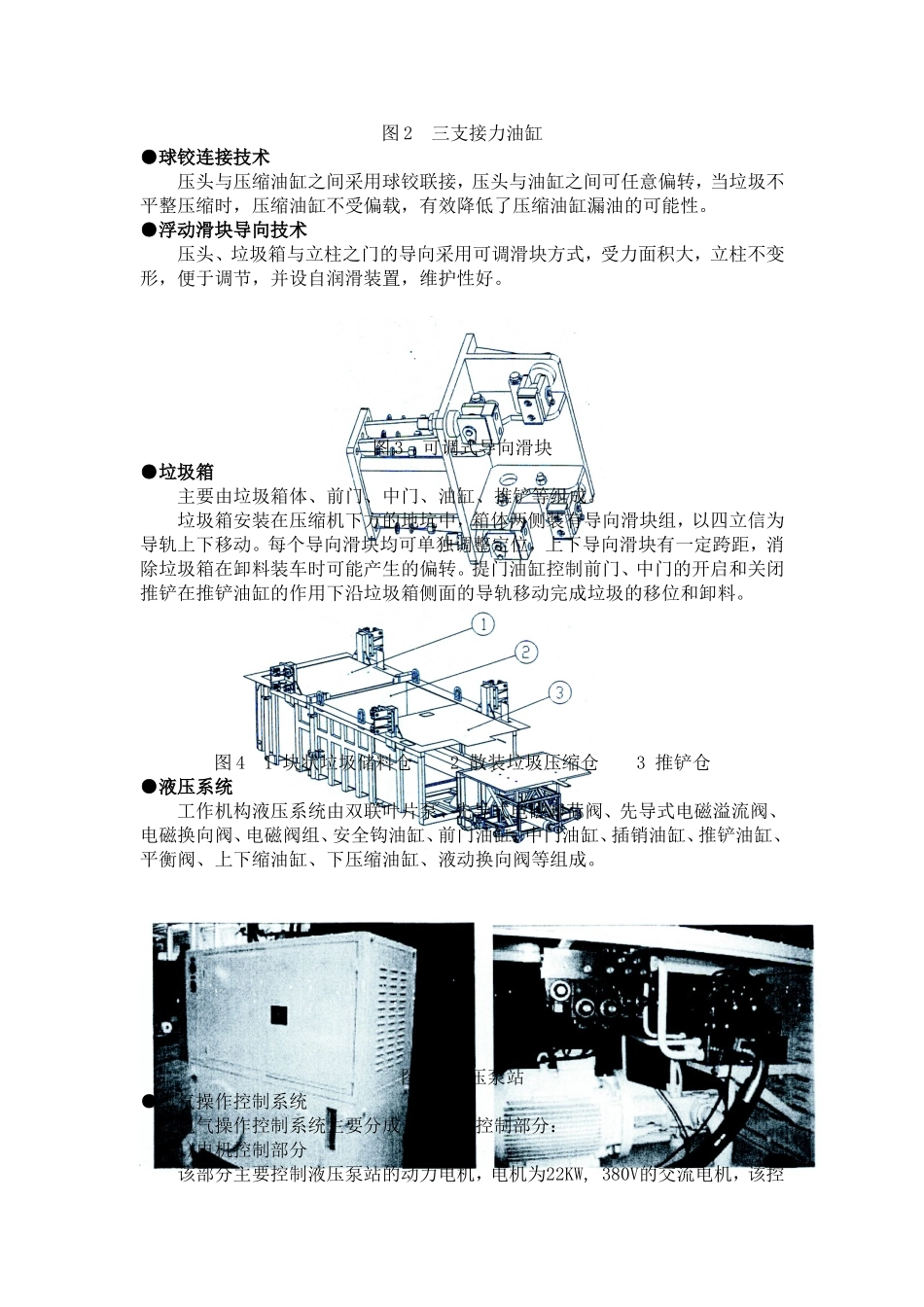

℡→垂直垃圾压缩站成套设备参数表一、ST10CZZ-01结构及性能简介ST10CZZ-01垃圾压缩站主要由压缩机、液压系统、电气控制操作系统、排污系统、喷雾冲洗除臭系统等组成。ST10CZZ-01型垂直式垃圾压缩机工作压力高达100吨，压缩比达1:3，压缩后垃圾密度达0.9t/m³，装载效率高，垃圾在压缩、贮存和卸料等作业过程中始终处于封闭状态，没有垃圾脱落和污水外溢现象，并减少了垃圾臭气的外逸，设备和场地便于清洗，对周围环境的污染很小。设备自动化程度较高，减轻了环卫工人的劳动强度。主要液压、电器元件均采用进口元件，相关配套件采用国内专业厂家优质产品，故工作可靠、性能优越。最适合的工况：处理城市生活垃圾，人力车或3吨以下小型机动车上料。●压缩装置压缩系统是垃圾压缩机的主要构件，主要作用是传递运动并提供压缩力。主要由机架；压头、油缸支座、压缩油缸、安全钩和挂箱机构等组成。压头与压缩油缸采用球铰连接，其支撑臂上装有导向滑块组，以四立柱为导轨上下移动每个导向滑块均可单独调整定位，上下导向滑块有一定跨距，消除压头压缩垃圾时可能产生的偏转。挂箱机构安装在压头内，其锁销可与垃圾箱上的挂耳连接，利用压头的升降实现垃圾箱的升降。图11机架2压缩油缸3油缸支座4压头5挂箱机构●接力压缩技术采用平行安装的三支接力油缸，大大降低了设备高度，满足垃圾站多功能（建公厕）等要求，同时可实现高、低压力和低速、高速的自动切换。液压传动采用先进顺序控制技术，三支油缸采用同一油口控制，可靠、美观；图2三支接力油缸●球铰连接技术压头与压缩油缸之间采用球铰联接，压头与油缸之间可任意偏转，当垃圾不平整压缩时，压缩油缸不受偏载，有效降低了压缩油缸漏油的可能性。●浮动滑块导向技术压头、垃圾箱与立柱之门的导向采用可调滑块方式，受力面积大，立柱不变形，便于调节，并设自润滑装置，维护性好。图3可调式导向滑块●垃圾箱主要由垃圾箱体、前门、中门、油缸、推铲等组成。垃圾箱安装在压缩机下方的地坑中，箱体两侧装有导向滑块组，以四立信为导轨上下移动。每个导向滑块均可单独调整定位，上下导向滑块有一定跨距，消除垃圾箱在卸料装车时可能产生的偏转。提门油缸控制前门、中门的开启和关闭推铲在推铲油缸的作用下沿垃圾箱侧面的导轨移动完成垃圾的移位和卸料。图41块状垃圾储料仓2散装垃圾压缩仓3推铲仓●液压系统工作机构液压系统由双联叶片泵、先导式电磁卸荷阀、先导式电磁溢流阀、电磁换向阀、电磁阀组、安全钩油缸、前门油缸、中门油缸、插销油缸、推铲油缸、平衡阀、上下缩油缸、下压缩油缸、液动换向阀等组成。图5液压泵站●电气操作控制系统电气操作控制系统主要分成二个大的控制部分：1)电机控制部分该部分主要控制液压泵站的动力电机，电机为22KW,380V的交流电机，该控制部分主要包括电机起动，停止及保护。2)压缩机动作控制部分该部分主要控制垃圾压缩机所有运动部件的动作。由于液压系统电磁阀选用的是直流24V的电磁阀，故该控制部分电源采用直流24V，由一个AC/DC设备来作为控制系统的电源。压缩机动作控制由一个旋钮分为“手动／自动”两种控制方式。I)当旋钮在手动位置时，由开关盒上各对应的开关直接控制其相应的电磁阀不通过相应的保护开关，不能进行相应的程序动作，没有相应的保护措施。同时开关盒上“手动指示”灯亮，报警器鸣叫报警；Ⅱ)当旋钮在自动位置时，在满足各种互锁的条件下，由开关盒上各对应的开关控制相应的程序动作，如果有相应的动作不能完成或错误的完成，请严格根据帧值表查找相应的输入、输出点是否符合要求，如不符合要求，请根据对应表查找相应的器件是否有损坏或有误信号。图6操作控制面板●污水排放系统主要由排污管、污水井、沉淀井、污水泵、滤网和液位控制器组成（见图7）。垃圾压缩时产生的污水通过垃圾箱上的排水孔经排污沟流入垃圾斗，经沉淀井后进入污水井，污水泵将污水井的污水排入城区排污管网，再流入污水厂进行集中处理。也可提供成套污水处理设备，集中处理后排放。图7污水排放系统●喷雾冲洗除臭系统主要作用是垃圾倾倒时，由高压水泵泵出高压水，经雾化后，将扬尘完全沉降（见图8）。...
