家具材料之——细木工板(大芯板)VIP免费

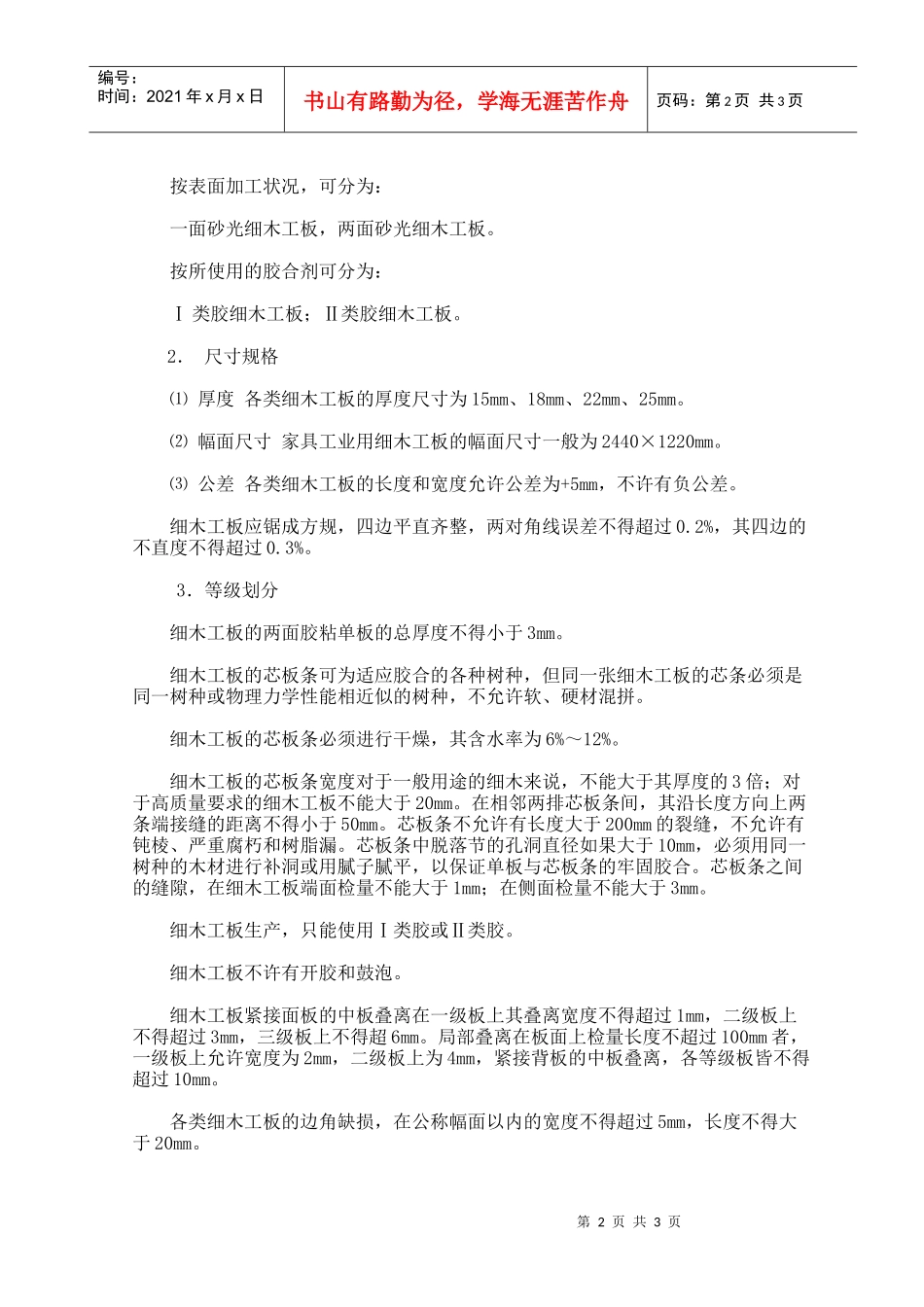

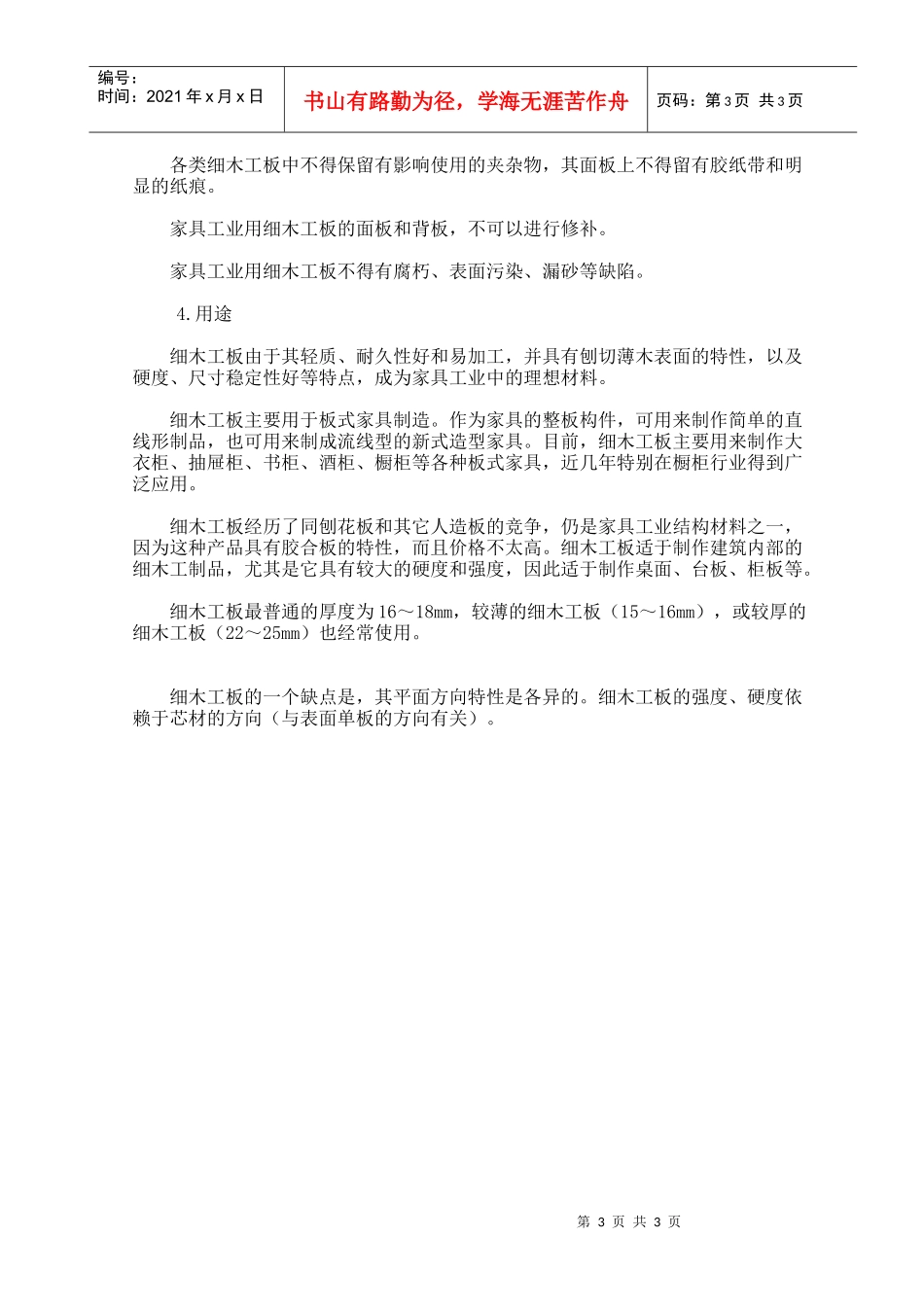

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页家具材料之——细木工板（大芯板）一、定义及特点细木工板是芯板用木板条拼接而成，两个表面为胶贴木质单板的实心板材。粤、港、澳地区又称其为大芯板。细木工板和实木拼板相比较，它具有结构稳定、不易变形、节约优质木材、幅面大、板面美观、力学性能好等优点。细木工板与刨花板、胶合板等其它人造板相比，也有以下突出的优点：⑴细木工板和刨花板、纤维板相比较，具有质轻、易于加工、有一定弹性握钉力、握钉力好等性能。⑵细木工板的耐水性能要明显优于刨花板及中纤板。二、分类、性能及用途1．分类按结构分，可分为：芯板条不胶拼的细木工板，芯板条胶拼的细木工板。第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页按表面加工状况，可分为：一面砂光细木工板，两面砂光细木工板。按所使用的胶合剂可分为：Ⅰ类胶细木工板；Ⅱ类胶细木工板。2．尺寸规格⑴厚度各类细木工板的厚度尺寸为15mm、18mm、22mm、25mm。⑵幅面尺寸家具工业用细木工板的幅面尺寸一般为2440×1220mm。⑶公差各类细木工板的长度和宽度允许公差为+5mm，不许有负公差。细木工板应锯成方规，四边平直齐整，两对角线误差不得超过0.2%，其四边的不直度不得超过0.3%。3．等级划分细木工板的两面胶粘单板的总厚度不得小于3mm。细木工板的芯板条可为适应胶合的各种树种，但同一张细木工板的芯条必须是同一树种或物理力学性能相近似的树种，不允许软、硬材混拼。细木工板的芯板条必须进行干燥，其含水率为6%～12%。细木工板的芯板条宽度对于一般用途的细木来说，不能大于其厚度的3倍；对于高质量要求的细木工板不能大于20mm。在相邻两排芯板条间，其沿长度方向上两条端接缝的距离不得小于50mm。芯板条不允许有长度大于200mm的裂缝，不允许有钝棱、严重腐朽和树脂漏。芯板条中脱落节的孔洞直径如果大于10mm，必须用同一树种的木材进行补洞或用腻子腻平，以保证单板与芯板条的牢固胶合。芯板条之间的缝隙，在细木工板端面检量不能大于1mm；在侧面检量不能大于3mm。细木工板生产，只能使用Ⅰ类胶或Ⅱ类胶。细木工板不许有开胶和鼓泡。细木工板紧接面板的中板叠离在一级板上其叠离宽度不得超过1mm，二级板上不得超过3mm，三级板上不得超6mm。局部叠离在板面上检量长度不超过100mm者，一级板上允许宽度为2mm，二级板上为4mm，紧接背板的中板叠离，各等级板皆不得超过10mm。各类细木工板的边角缺损，在公称幅面以内的宽度不得超过5mm，长度不得大于20mm。第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页各类细木工板中不得保留有影响使用的夹杂物，其面板上不得留有胶纸带和明显的纸痕。家具工业用细木工板的面板和背板，不可以进行修补。家具工业用细木工板不得有腐朽、表面污染、漏砂等缺陷。4.用途细木工板由于其轻质、耐久性好和易加工，并具有刨切薄木表面的特性，以及硬度、尺寸稳定性好等特点，成为家具工业中的理想材料。细木工板主要用于板式家具制造。作为家具的整板构件，可用来制作简单的直线形制品，也可用来制成流线型的新式造型家具。目前，细木工板主要用来制作大衣柜、抽屉柜、书柜、酒柜、橱柜等各种板式家具，近几年特别在橱柜行业得到广泛应用。细木工板经历了同刨花板和其它人造板的竞争，仍是家具工业结构材料之一，因为这种产品具有胶合板的特性，而且价格不太高。细木工板适于制作建筑内部的细木工制品，尤其是它具有较大的硬度和强度，因此适于制作桌面、台板、柜板等。细木工板最普通的厚度为16～18mm，较薄的细木工板（15～16mm），或较厚的细木工板（22～25mm）也经常使用。细木工板的一个缺点是，其平面方向特性是各异的。细木工板的强度、硬度依赖于芯材的方向（与表面单板的方向有关）。
