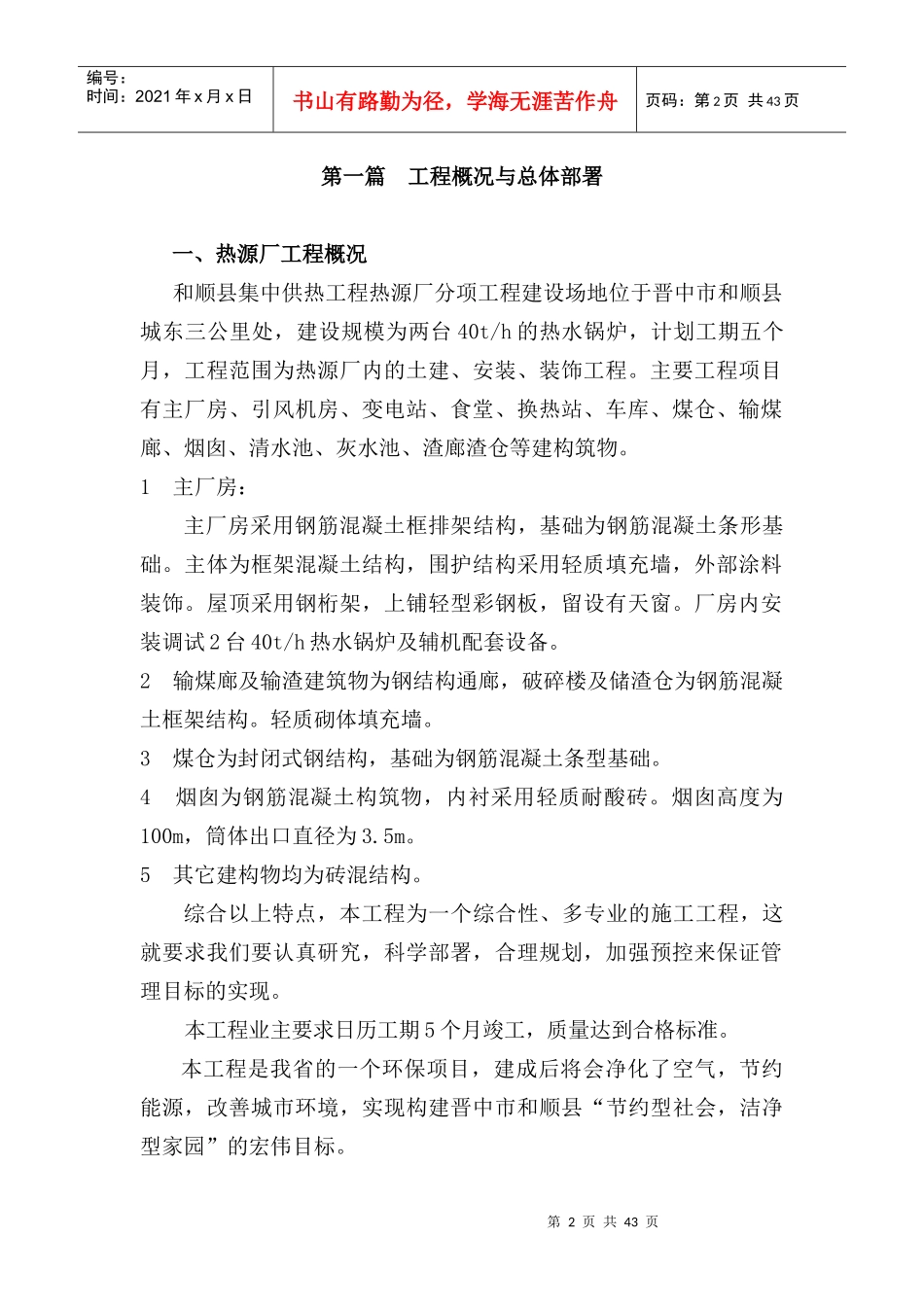

山西和顺县集中供热工程热源厂分项工程土建、安装标段施工组织设计建设有限公司二OO九年四月二十七日1第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页第一篇工程概况与总体部署一、热源厂工程概况和顺县集中供热工程热源厂分项工程建设场地位于晋中市和顺县城东三公里处，建设规模为两台40t/h的热水锅炉，计划工期五个月，工程范围为热源厂内的土建、安装、装饰工程。主要工程项目有主厂房、引风机房、变电站、食堂、换热站、车库、煤仓、输煤廊、烟囱、清水池、灰水池、渣廊渣仓等建构筑物。1主厂房：主厂房采用钢筋混凝土框排架结构，基础为钢筋混凝土条形基础。主体为框架混凝土结构，围护结构采用轻质填充墙，外部涂料装饰。屋顶采用钢桁架，上铺轻型彩钢板，留设有天窗。厂房内安装调试2台40t/h热水锅炉及辅机配套设备。2输煤廊及输渣建筑物为钢结构通廊，破碎楼及储渣仓为钢筋混凝土框架结构。轻质砌体填充墙。3煤仓为封闭式钢结构，基础为钢筋混凝土条型基础。4烟囱为钢筋混凝土构筑物，内衬采用轻质耐酸砖。烟囱高度为100m，筒体出口直径为3.5m。5其它建构物均为砖混结构。综合以上特点，本工程为一个综合性、多专业的施工工程，这就要求我们要认真研究，科学部署，合理规划，加强预控来保证管理目标的实现。本工程业主要求日历工期5个月竣工，质量达到合格标准。本工程是我省的一个环保项目，建成后将会净化了空气，节约能源，改善城市环境，实现构建晋中市和顺县“节约型社会，洁净型家园”的宏伟目标。第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页第二篇施工方案第一章土建工程二、主厂房工程施工方案1结构特征与建筑概况该工程为框架结构，锅炉房基础为钢筋混凝土条形基础，锅炉房上部结构采用现浇混凝土框架结构，围护为轻质砌块，内外部涂料装饰。锅炉间屋架为轻型钢屋架，上面铺设压型彩钢板。运转层高6.3m，锅炉间高24m。2施工布置由于本工程要求在今年如期供暖，所以在计划安排上本着保证锅炉设备能按期安装的原则，即主体工程要尽量缩短工期，为锅炉设备安装、试火、供暖创造条件。集中力量进行锅炉间和附属间框架施工，在框架施工到三层时，一层砖围护结构插入施工，当框架结构施工完成后进行屋架的吊装及上部彩板围护结构施工，此时较大的锅炉设备要进入厂房内，与此同时下部的室内外装饰及地面工程，上下水、采暖、电气工程相互穿插施工。３计划安排计划从2009年5月份进场准备，6月份开始施工基础、地基处理。在主体施工期间，尽量节约时间，为后期的设备安装留有足够的时间。４施工方法４.１基础工程4.1.1施工工序测量定位放线→基坑开挖→地基处理→垫层混凝土→基础绑筋→基础模板→基础混凝土→基础回填土第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页4.1.2测量放线该工程的测量定位均采用控制桩，控制桩要设在建筑物外围轴线上，定钢筋桩且浇筑混凝土加固，打出中心点，并标明标高和控制点号，同时将引桩引到围墙等固定建筑物上。测量人员认真审阅施工图，熟悉掌握建筑物的相对位置及高程，按照施工测量规程严格操作，放出各条轴线及承台基坑边线，并认真复合，作到万无一失。4.1.3土方开挖采用反铲挖土，自卸汽车运至甲方指定的场内弃土区，机械挖土预留200～300mm厚人工清底层。土方开挖方式为大开挖，边坡放坡系数为1:0.75，每边工作面300mm。4.1.4地基处理由于地质软弱，地基需作处理，采用挤密碎石桩处理。4.1.5模板工程独立基础采用组合钢模板支设，上层台阶侧模依次用钢管架设于下层台阶侧模上，四个角必须斜撑8根钢管牵杠，用转卡固定连接台阶侧模于一体，以增加模板稳定性。4.1.6钢筋工程基础底板筋、柱插筋绑扎前要在混凝土垫层上弹线，按线进行绑扎。钢筋保护层为35mm，采用与基础同标号的水泥砂浆预制块垫起，其尺寸为70×70×35，纵横间距1000mm布置。柱插筋加固，基础大脚侧模支设时，可将架设固定架的模板支高大脚顶标高柱筋位移，然后用钢管、铁线做固定架，并用卡扣固定在基础侧模上，保...
