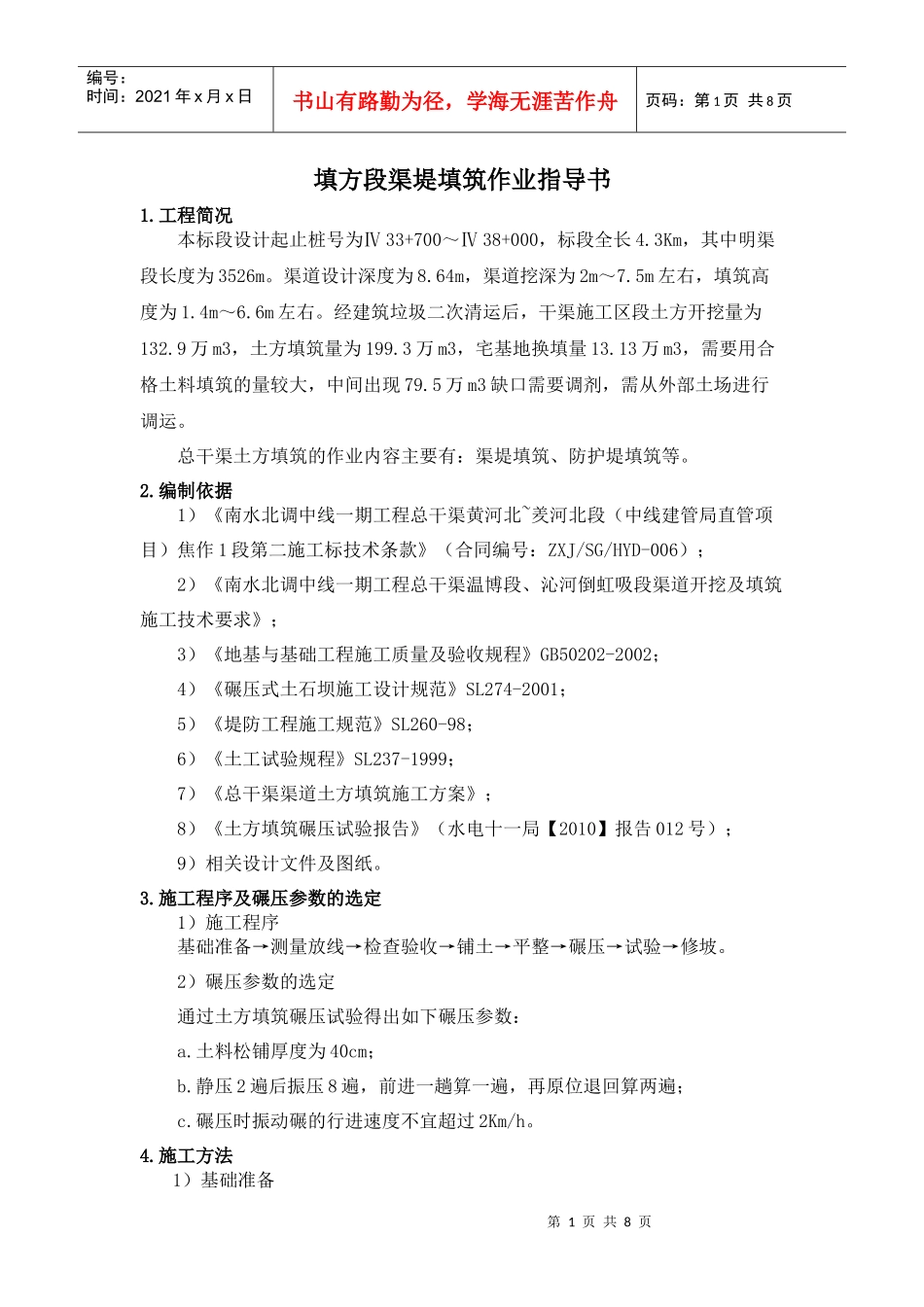

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页填方段渠堤填筑作业指导书1.工程简况本标段设计起止桩号为Ⅳ33+700～Ⅳ38+000，标段全长4.3Km，其中明渠段长度为3526m。渠道设计深度为8.64m，渠道挖深为2m～7.5m左右，填筑高度为1.4m～6.6m左右。经建筑垃圾二次清运后，干渠施工区段土方开挖量为132.9万m3，土方填筑量为199.3万m3，宅基地换填量13.13万m3，需要用合格土料填筑的量较大，中间出现79.5万m3缺口需要调剂，需从外部土场进行调运。总干渠土方填筑的作业内容主要有：渠堤填筑、防护堤填筑等。2.编制依据1）《南水北调中线一期工程总干渠黄河北~羑河北段（中线建管局直管项目）焦作1段第二施工标技术条款》（合同编号：ZXJ/SG/HYD-006）；2）《南水北调中线一期工程总干渠温博段、沁河倒虹吸段渠道开挖及填筑施工技术要求》；3）《地基与基础工程施工质量及验收规程》GB50202-2002；4）《碾压式土石坝施工设计规范》SL274-2001；5）《堤防工程施工规范》SL260-98；6）《土工试验规程》SL237-1999；7）《总干渠渠道土方填筑施工方案》；8）《土方填筑碾压试验报告》（水电十一局【2010】报告012号）；9）相关设计文件及图纸。3.施工程序及碾压参数的选定1）施工程序基础准备→测量放线→检查验收→铺土→平整→碾压→试验→修坡。2）碾压参数的选定通过土方填筑碾压试验得出如下碾压参数：a.土料松铺厚度为40cm；b.静压2遍后振压8遍，前进一趟算一遍，再原位退回算两遍；c.碾压时振动碾的行进速度不宜超过2Km/h。4.施工方法1）基础准备第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页所有填筑基面或接触面均须按有关规定进行基础准备，在基础准备未得到监理人验收签证之前不得进行填筑施工。填筑基面或接触面上的表层腐殖土、草皮树根、杂物杂质等均应清除。填筑基础面按要求清理后，项目部终检合格后，由施工方、监理、业主、设计、地质勘测五方对基础面进行联合验收，验收合格后可进行填筑施工。项次检验项目质量标准检测方法检测数量1清基清理基面表层树木、草皮、树根、垃圾、弃土、淤泥、腐殖质土、废渣、泥炭土等不合格土全部清除观察全数检查2清基范围清理边界符合设计要求，清除表土厚一般为300mm尺量或全站仪测量每个单元不少于测三个断面3不良地质土的处理不合格土全部清除；对粉土、细砂、乱石、危岩、坡积物、残积物等处理应符合设计要求观察全数检查4基面处理范围内的坑、槽、井等均按设计要求处理观察全数检查5层间结合面表面刨毛20～30mm，无空白、无风干现象，无撒入泥土、砂砾、杂物等，层面湿润均匀，无积水观察全数检查2）土料含水率的调整a.土料含水量大于施工控制含水量时，采用在填筑现场或其它合适场地翻晒的方法处理。对于用翻晒法降低含水率的效果，应预先进行翻晒试验，以确定翻土厚度、每天翻晒的适宜时间和翻晒的方法。翻晒可采用农用犁铧进行；为使土料含水率均匀和加速翻晒过程，必须先将土块耙碎。b.土料含水量小于施工控制含水量时，需要加大含水量，应采用作业面洒水和取土场加水两种方式加大土料含水量。作业面洒水：土料摊铺后用洒水车洒水，以压力水和压缩空气混合以雾状喷出，使洒水均匀；洒水后用拖拉机牵第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页引圆盘耙使其掺合均匀。此方法为本标段施工拟采取的土料含水量加大方式。3）测量放线测量放线采用全站仪进行，放线内容主要包括控制点的设置、渠道的轴线及平面位置的放线、高程的控制。放样的误差要符合规范和设计要求。渠道断面放样、填筑轮廓，宜根据不同堤型相隔一定距离设立样架，其测点相对设计的限值误差要符合设计和规范要求。样架设立时应考虑超填等因素。宽度线按设计要求超出填筑边线0.3m。根据施工机械及碾压试验确定，为保证碾压密实度及宽度达到设计要求，需超宽0.5m。4）土料的开采、运输本工程的填筑用土首先利用本段渠道挖方利用料，或附近建筑物基础开挖产生的可用土料。如数量不足可从其它渠段调运，再有不足则考虑从规划指...
