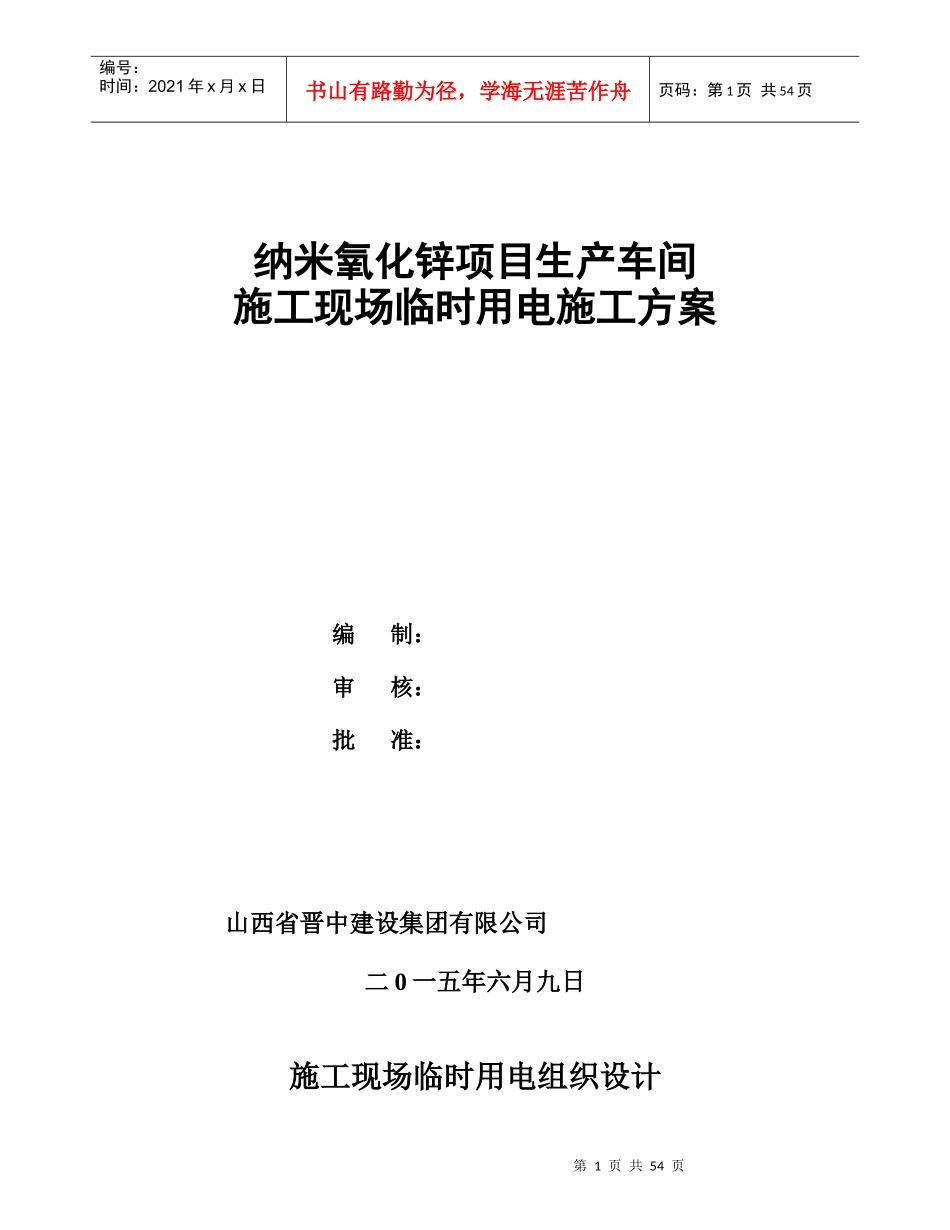

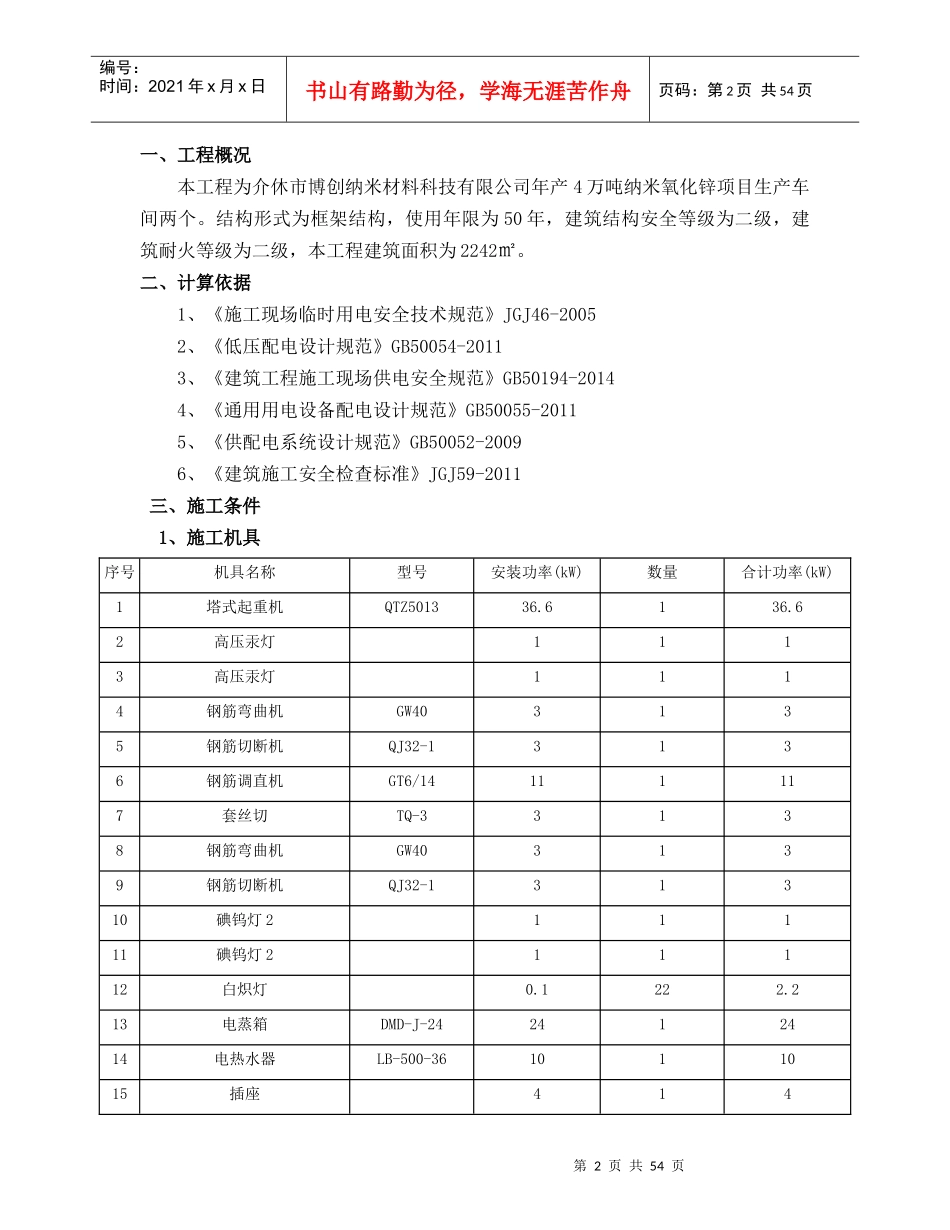

第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共54页纳米氧化锌项目生产车间施工现场临时用电施工方案编制：审核：批准：山西省晋中建设集团有限公司二0一五年六月九日施工现场临时用电组织设计第2页共54页第1页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共54页一、工程概况本工程为介休市博创纳米材料科技有限公司年产4万吨纳米氧化锌项目生产车间两个。结构形式为框架结构，使用年限为50年，建筑结构安全等级为二级，建筑耐火等级为二级，本工程建筑面积为2242㎡。二、计算依据1、《施工现场临时用电安全技术规范》JGJ46-20052、《低压配电设计规范》GB50054-20113、《建筑工程施工现场供电安全规范》GB50194-20144、《通用用电设备配电设计规范》GB50055-20115、《供配电系统设计规范》GB50052-20096、《建筑施工安全检查标准》JGJ59-2011三、施工条件1、施工机具序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QTZ501336.6136.62高压汞灯1113高压汞灯1114钢筋弯曲机GW403135钢筋切断机QJ32-13136钢筋调直机GT6/14111117套丝切TQ-33138钢筋弯曲机GW403139钢筋切断机QJ32-131310碘钨灯211111碘钨灯211112白炽灯0.1222.213电蒸箱DMD-J-242412414电热水器LB-500-361011015插座414第3页共54页第2页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共54页16电热水器LB-500-361011017木工圆锯机MJ104A31318蛙式夯土机HW6031319蛙式夯土机HW6031320插入式振动器ZX501.111.121平板式振动器ZB111.111.122插入式振动器ZX501.111.123平板式振动器ZB111.111.12、供电系统设置总配电箱1号干线塔吊二级箱塔式起重机开关箱塔式起重机塔吊照明高压汞灯开关箱高压汞灯高压汞灯开关箱高压汞灯2号干线钢筋棚二级箱钢筋弯曲机开关箱钢筋弯曲机钢筋切断机开关箱钢筋切断机钢筋调直机开关箱钢筋调直机套丝切开关箱套丝切钢筋弯曲机开关箱钢筋弯曲机钢筋切断机开关箱钢筋切断机钢筋棚照明碘钨灯2开关箱碘钨灯2碘钨灯2开关箱碘钨灯23号干线办公区和宿舍照明白炽灯开关箱白炽灯办公区和宿舍二级箱电蒸箱开关箱电蒸箱电热水器开关箱电热水器插座开关箱插座电热水器开关箱电热水器4号干线木工加工区二级箱木工圆锯机开关箱木工圆锯机5号干线施工层二级箱蛙式夯土机开关箱蛙式夯土机蛙式夯土机开关箱蛙式夯土机插入式振动器开关箱插入式振动器第4页共54页第3页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共54页平板式振动器开关箱平板式振动器插入式振动器开关箱插入式振动器平板式振动器开关箱平板式振动器四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机Kx=1，Cosφ=0.65，tgφ=1.17将Jc=40%统一换算到Jc1=25%的额定容量Pn=36.6kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×36.6=46.3kWPjs=Kx×Pe=1×46.3=46.3kWQjs=Pjs×tgφ=46.3×1.17=54.13kvar(2)、高压汞灯Kx=1，Cosφ=0.7，tgφ=1.02Pjs=1×1×1.1=1.1kWQjs=Pjs×tgφ=1.1×1.02=1.12kvar(3)、高压汞灯Kx=1，Cosφ=0.7，tgφ=1.02Pjs=1×1×1.1=1.1kWQjs=Pjs×tgφ=1.1×1.02=1.12kvar(4)、钢筋弯曲机Kx=1，Cosφ=0.7，tgφ=1.02第5页共54页第4页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共54页Pjs=1×3=3kWQjs=Pjs×tgφ=3×1.02=3.06kvar(5)、钢筋切断机Kx=1，Cosφ=0.7，tgφ=1.02Pjs=1×3=3kWQjs=Pjs×tgφ=3×1.02=3.06kvar(6)、钢筋调直机Kx=1，Cosφ=0.7，tgφ=1.02Pjs=1×11=11kWQjs=Pjs×tgφ=11×1.02=11.22kvar(7)...
