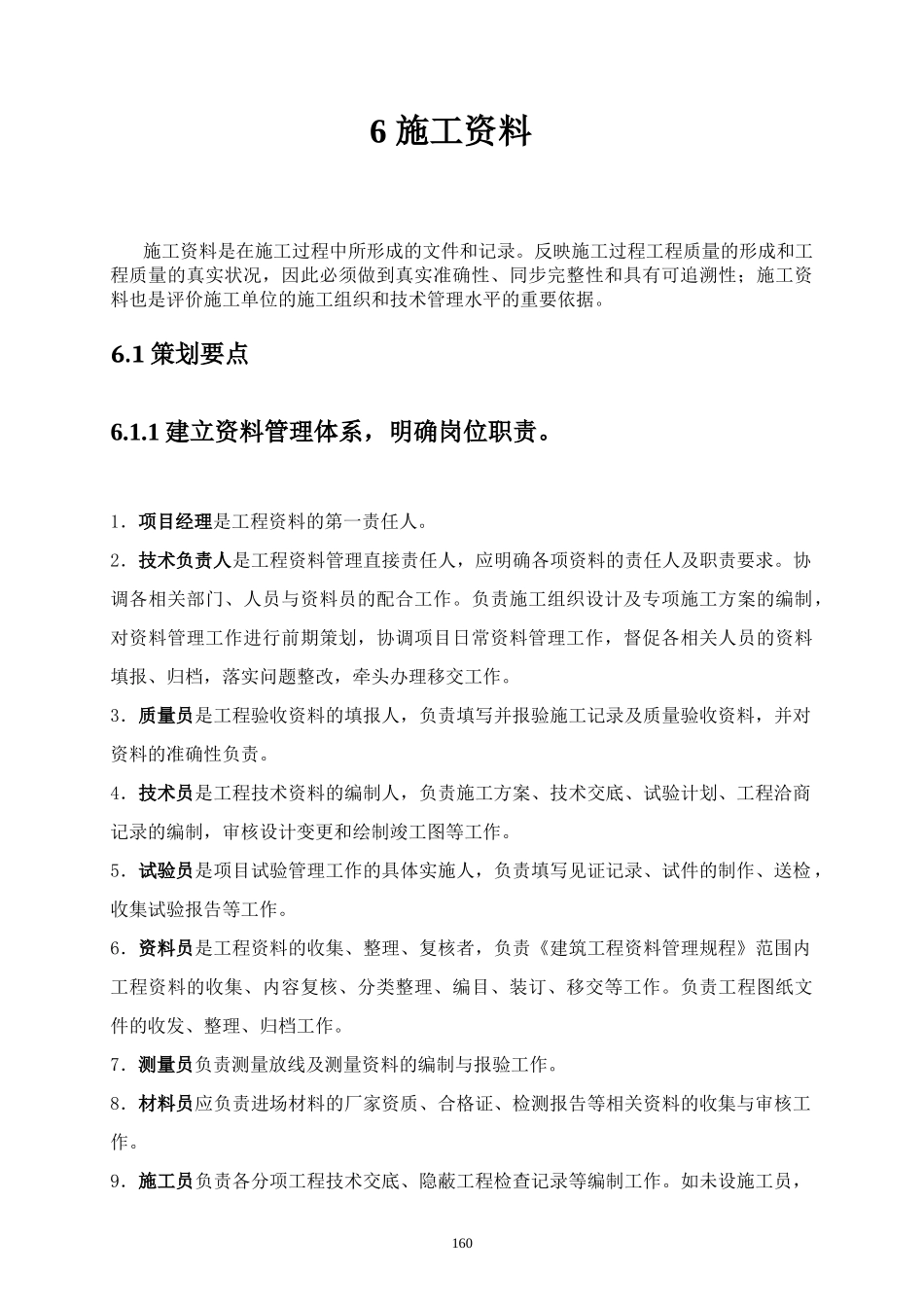

6施工资料--施工资料是在施工过程中所形成的文件和记录。反映施工过程工程质量的形成和工程质量的真实状况，因此必须做到真实准确性、同步完整性和具有可追溯性；施工资料也是评价施工单位的施工组织和技术管理水平的重要依据。6.1策划要点6.1.1建立资料管理体系，明确岗位职责。1．项目经理是工程资料的第一责任人。2．技术负责人是工程资料管理直接责任人，应明确各项资料的责任人及职责要求。协调各相关部门、人员与资料员的配合工作。负责施工组织设计及专项施工方案的编制，对资料管理工作进行前期策划，协调项目日常资料管理工作，督促各相关人员的资料填报、归档，落实问题整改，牵头办理移交工作。3．质量员是工程验收资料的填报人，负责填写并报验施工记录及质量验收资料，并对资料的准确性负责。4．技术员是工程技术资料的编制人，负责施工方案、技术交底、试验计划、工程洽商记录的编制，审核设计变更和绘制竣工图等工作。5．试验员是项目试验管理工作的具体实施人，负责填写见证记录、试件的制作、送检，收集试验报告等工作。6．资料员是工程资料的收集、整理、复核者，负责《建筑工程资料管理规程》范围内工程资料的收集、内容复核、分类整理、编目、装订、移交等工作。负责工程图纸文件的收发、整理、归档工作。7．测量员负责测量放线及测量资料的编制与报验工作。8．材料员应负责进场材料的厂家资质、合格证、检测报告等相关资料的收集与审核工作。9．施工员负责各分项工程技术交底、隐蔽工程检查记录等编制工作。如未设施工员，160技术交底工作由技术员完成，隐蔽工程检查记录由质检员完成。6.1.2施组、方案、技术交底的编制要求1)施工组织设计、方案、技术交底应内容全面，有针对性和可操作性，审批手续齐全。2)根据工程实际情况编制专项施工方案，一般包括防水施工、大型、异形吊顶、GRG、高大石材干挂、脚手架方案、节能环保、大型活动隔断、新材料新工艺、季节性施工、成品保护等。3)应根据分项工程分别编制技术交底，并对重点部位、重点工序编制专项技术交底。一般包括：重（大）型与异形吊顶、高大石材干挂、玻璃饰面安装、大型活动隔断、变形缝、栏杆与栏板安装、新材料新工艺等。6.1.3施工物资资料施工物资进场报验文件：1）出厂质量证明文件及检验报告2）材料、构配件进场检验记录3）进场复试报告。物质进场复试项目可以按国家规范、设计要求和参考《常用装饰材料复试一览表》制定试验计划。试验计划内容包括：材料品种、规格型号、生产产地、进场数量、使用部位、送检项目、送检周期、送检时间、送检批次等。1616.1.4施工试验常见的装饰施工试验记录有：大型照明灯具承载试验记录膨胀螺栓的拉拔防静电地板的电阻室内环境空气检测报告（建设单位实施）6.1.5施工记录（1）重点部位隐蔽验收隐蔽工程是指上道工序被下道工序所掩盖，其自身的质量无法再进行检查的工程。隐检即对隐蔽工程进行检查，并通过表格的形式将工程隐检项目的隐检内容、质量情况、检查意见、复查意见等记录下来，作为以后建筑工程的维护、改造、扩建等重要的技术资料。隐检合格后方可进行下道工序施工。（室内石材墙柱面干挂、石材吊顶、钢结构转换层、大于10kg的大型灯具、较大的活动隔断、栏板及扶手、变形缝隐蔽、玻璃墙面等）（2）防水工程试水检查记录6.1.6质量验收（1）样板间（段/墙/层）验收（2）检验批质量验收记录表162（3）分项工程质量验收记录（4）分部工程质量验收记录（5）子单位工程验收6.1.7图纸深化图纸深化是对施工图进一步优化和细化，有助于指导施工，减少质量通病，消除质量瑕疵。（1）重点部位：室内石材墙柱面干挂、石材吊顶、钢结构转换层、大于10kg的大型灯具吊挂点、较大的重型活动隔断、栏板及扶手、变形缝、消防门的开启（2）不同材质收口处，局部深化。6.1.8影像资料部分工程资料需要影像资料，保证真实性，如隐蔽验收记录、蓄水试验、大型灯具承载试验等；影像资料需要对焦精准、图片清晰，能准确看出图片所反映的部位及工序。1636.2实施要点6.2.1施工组织设计、方案、技术交底各种工程资料只有经过相关人员的签认或审批才有效，施工组织设计、质量计划...
