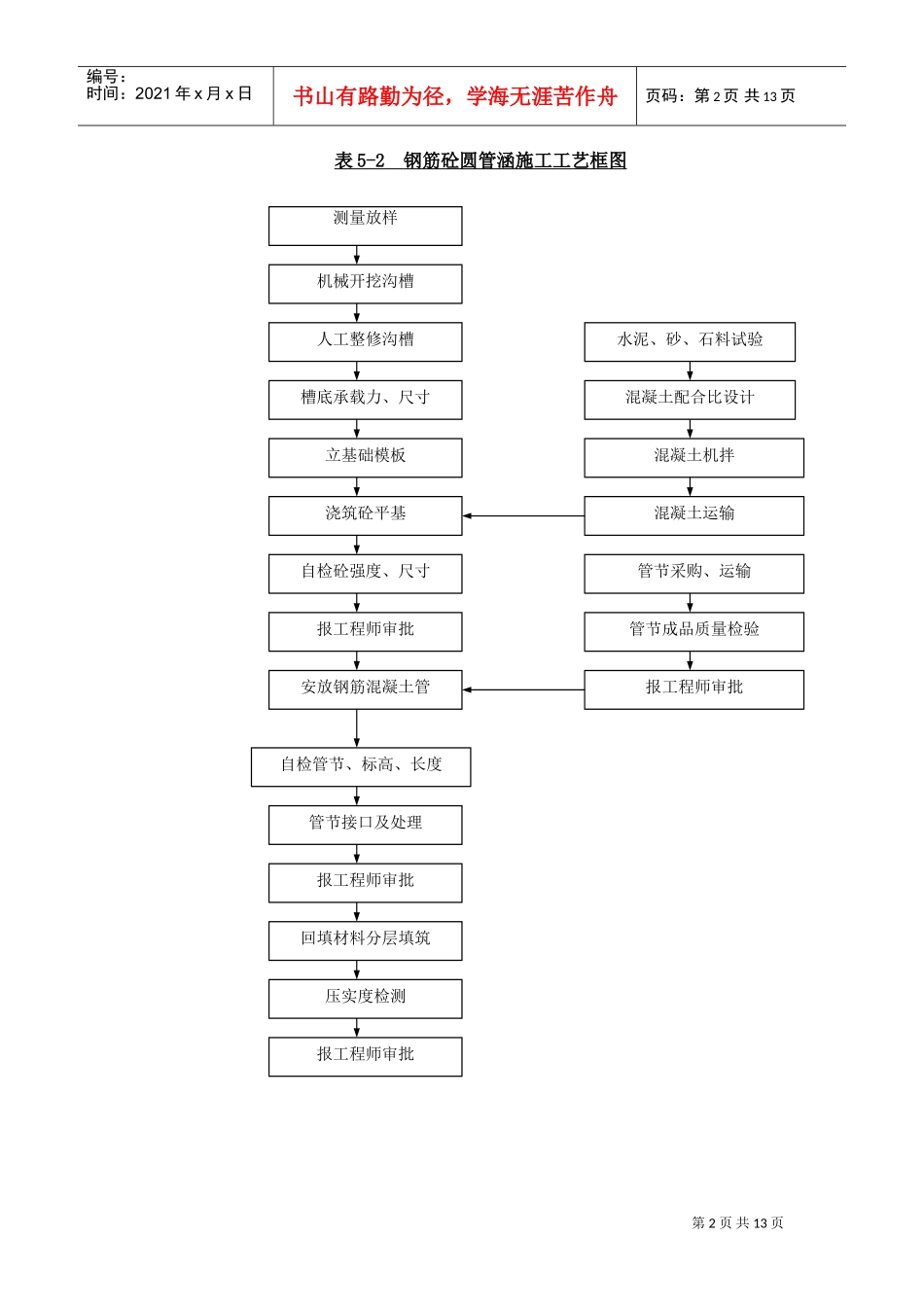

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页表5-1排水管线施工工艺框图砂浆拌制试块测量放样沟槽排水、适当支护沟槽开挖整修、夯实铺设垫层自检、报监理审批安管、护管闭水试验检查井砌筑沟槽回填工序交验自检、报监理审批第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页表5-2钢筋砼圆管涵施工工艺框图压实度检测报工程师审批测量放样机械开挖沟槽人工整修沟槽槽底承载力、尺寸立基础模板浇筑砼平基自检砼强度、尺寸报工程师审批安放钢筋混凝土管自检管节、标高、长度管节接口及处理报工程师审批回填材料分层填筑水泥、砂、石料试验混凝土配合比设计混凝土机拌混凝土运输管节采购、运输管节成品质量检验报工程师审批第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页表5-3挡护砌体工程施工工艺框图测量放线坡面整理基槽开挖基底处理基础砌筑墙身砌筑材料采集和检验砂浆配合比设计砂浆搅拌运输砂浆取样做试件勾缝养生检测验收安泄水孔、设沉降缝第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页表5-4路基填筑施工工艺框图卸载密实度、弯沉检测路床整修边坡整修交工验收密实度、坡率检查不合格不合格施工准备测量放样基底处理地面平整压实卸土（宕渣）推平厚度检测挖临时排水沟压实分层填至设计标高密实度检测运土（渣）装土（渣）松土（宕渣）第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页表5-5水泥稳定碎石基层、底基层施工工艺框图是选择集料分筛否拌和站拌合运输摊铺机摊铺是消除粗、细集料离析检测否是碾压、整形检测否处理接缝养护水泥准备施工准备拌和场设置第6页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共13页表5-6沥青混凝土面层施工工艺框图下承层顶面验收施工准备配合比设计、调试原材料试验运输混合料控制松铺厚度测量放样试验段施工厂拌混合料查明原因、采取措施摊铺碾压压实度检测是否第7页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共13页表5-7钻孔灌注桩施工工艺框图不合格合格测量放线埋设护筒钻机就位钻孔钻至设计桩底标高复测孔底标高报监理工程师验收吊安钢筋笼安放导管二次清孔测泥浆指标及沉渣厚度报监理验收、签证检孔器检孔灌注水下砼拆除钻机、护筒移至下一孔泥浆循环泥浆循环系统设置废浆处理制作钢筋笼做水密实验制备混凝土做好记录及砼试件第一次清孔孔施工准备：场地整平或钻孔施工平台搭设第8页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共13页表5-8系梁、桥台施工工艺框图开挖基坑、支护措施测量，检查尺寸、标高基底处理、垫层浇注桩头凿除桩身质量检查测量放线钢筋安装（包括预埋件）立模报监理验收、签证浇注混凝土养生后拆模、继续养生排水、回填夯实基坑制作钢筋模型制作作砼试件制备混凝土明挖基坑基坑排水措施第9页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共13页表5-9墩柱施工工艺框图系梁顶面凿毛清洗测量放线搭设支架、施工平台绑扎墩身钢筋、预埋件模型安装就位自检、报监理验收、签证灌注混凝土拆模、模型养护塑料薄膜养护钢筋制作作砼试件模型制作、试拼、打磨混凝土制备第10页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共13页表5-10盖梁施工工艺框图浇注盖梁砼拆模、养生施工准备测量放线支架搭设及底模铺设焊接及绑扎钢筋侧模安装检测验收制作钢筋模板制作试件制作制备砼拆除支架场地清理第11页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共13页表5-11空心板梁预制施工工艺框图平整场地整修底座底、肋板钢筋绑扎穿入波纹管侧、芯、端模安装灌注混凝土养生拆模穿钢绞线张拉孔道压浆移梁封端整修模板压试块刷脱模剂做试块张拉设备检验养护接头检查检查模板检查钢筋第12页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯...
