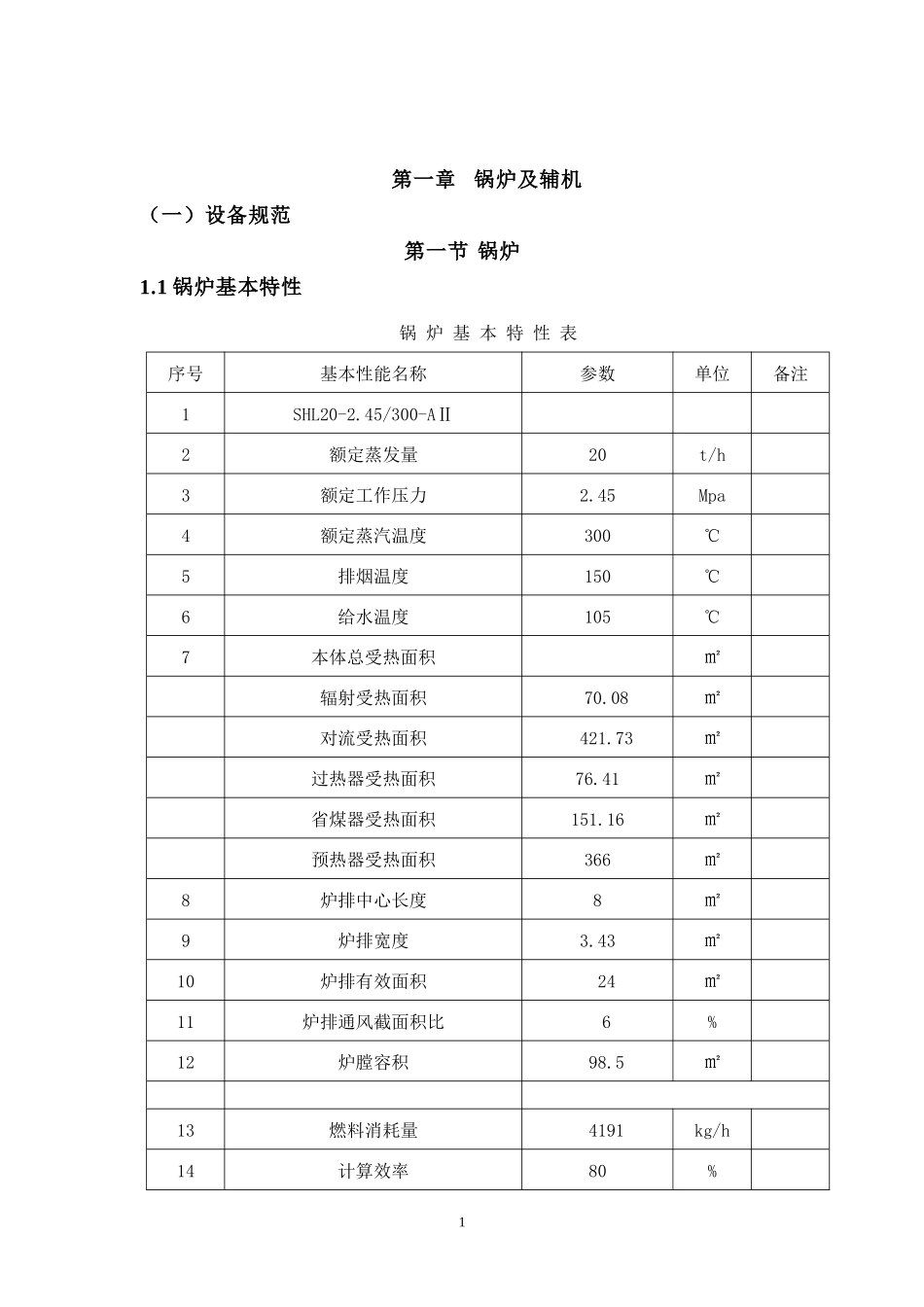

第一章锅炉及辅机（一）设备规范第一节锅炉1.1锅炉基本特性锅炉基本特性表序号基本性能名称参数单位备注1SHL20-2.45/300-AⅡ2额定蒸发量20t/h3额定工作压力2.45Mpa4额定蒸汽温度300℃5排烟温度150℃6给水温度105℃7本体总受热面积㎡辐射受热面积70.08㎡对流受热面积421.73㎡过热器受热面积76.41㎡省煤器受热面积151.16㎡预热器受热面积366㎡8炉排中心长度8㎡9炉排宽度3.43㎡10炉排有效面积24㎡11炉排通风截面积比6%12炉膛容积98.5㎡13燃料消耗量4191kg/h14计算效率80%115适用燃料Ⅱ类烟煤16燃烧方式链条炉排17水压试验压力3.0625P1.25P18锅炉外形尺寸19出厂日期2011.820使用日期2011.821制造厂家泰山集团股份有限公司1.2锅炉本体布置系统图（见图1.2）1.3锅炉房管道系统（见图1.3）1.4锅炉主要分组件规范21.5锅炉各测点的热工参数锅炉各测点的热工参数序号测点名称测量参数单位备注1主蒸汽压力2.45Mpa2主蒸汽温度300℃3给水压力3.5Mpa4炉膛出口温度946.5℃5凝渣管出口烟温904℃6过热器出口烟温804.5℃7过热器进口工质温度226℃8过热器出口工质温度300℃9过热器蒸汽流量20T/H10过热器蒸汽压力2.45MPa11过热器蒸汽温度300℃12省煤器前烟温368℃13省煤器后烟温232℃14省煤器入口水温105℃15省煤器出口水温162.35℃16省煤器前负压-180Pa17省煤器后烟气负压-270Pa18省煤器出口水压2.45Mpa419空气预热器后烟温150℃20空气预热器后负压-600Pa21空气预热器入口风压1600Pa22空气预热器出口风压1060Pa23炉膛负压-20—-40Pa24汽包水位±50mm25锅炉给水量21T/H26一次风压1800Pa27一次风温120.22℃28炉排进风一次风压1060Pa1.6锅炉运行参数序号项目名称单位设定值允许偏差记录时间1锅炉蒸发量T/H20＞10％1次/h2报警水位mm±500每月3低水位保护mm±1500每月4上锅筒安全阀Mpa2.6±0.05每月5上锅筒安全阀Mpa2.55±0.05每月6超压保护Mpa2.550每月7锅炉运行水位mm±2501次/h8过热蒸汽温度℃300±401次/h9锅炉炉膛出口烟温℃946.5≤963.11次/h10进省煤器烟温℃368+20/-1801次/h11出省煤器烟温℃232+40/-1301次/h512排烟温度℃150±501次/h13引风机后烟温℃90+20/-501次/h14出省煤器水温℃162.35+20/-401次/h15空热器风温℃120.22±401次/h16过热蒸汽压力MPa2.40-0.21次/h17饱和蒸汽压力MPa2.40-0.21次/h18给水压力MPa3.0+0.8/-0.51次/h19炉膛出口负压Pa-20—-40＜101次/h20进省煤器负压Pa-300+3001次/h21出省煤器负压Pa-500+300/-1001次/h22进脱硫塔负压Pa-1500+1000/-3001次/h23出除尘器负压Pa-3500+1500/-5001次/h24进空热器风压Pa800+700/-3001次/h25出空热器风压Pa600±3001次/h26炉排转速R.P.M1次/h27煤层厚度mm1次/h28鼓风机电流A1次/h29引风机电流A1次/h30给水泵电流A1次/h31减温水开度%1次/h32鼓风机变频%1次/h33引风机变频%1次/h34定期排污次1次/班35表面排污次随时36冲洗水位计次11次/班37脱硫塔水量t25±21次/h38省煤器吹灰次11次/班639过热器安全阀MPa2.50±0.05每月供水设备运行参数序号项目名称单位控制指标允许偏差记录时间1除氧器温度℃104+1次/2h2除氧器液位mm200-980次/3h3除氧器压力Mpa0.02+0.005次/4h4给水泵压力Mpa3.5+1.0/-0.5次/5h5给水泵电流A次/6h6除氧泵压力Mpa0.4±0.1次/7h8冲渣泵压力Mpa0.5±0.2次/9h9冲渣泵电流A次/10h10加药泵压力Mpa±0.1次/11h7第11页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共19页1.85M平台锅炉给水管路系统图（见图1.8）1.9水管锅炉水质标准锅炉给水、炉水等控制指标序号项目名称单位控制指标检验频度1一级水PH值/≥71次/2h电导率μs/cm≤101次/2h2水箱水硬度mmol/l≤0.031次/2h3除氧器水PH值/8.5～9.21次/2h碱度mmol/l0.03～0.21次/班氯根mg/l≤61次/班溶解氧mg/l≤0.051次/2h剩余氨mg/l≤1.01次/2h4炉水PH值/9～111次/2h碱度mmol/l≤1.01次/班氯根mg/l≤61次/班磷酸根mg/l5～151次/2h5凝结水铜μg/l≤101次/周铁μg/l≤501次/周6过热蒸汽二氧化硅μg/l≤801次/周PH值/7～9.51次/班电导率μs/cm≤151次/班7渣池水PH值/≥71次/班第二节辅机1.10锅炉辅机设备特性第12页共19页第11页共19页编号：时间：2021年x月x...
