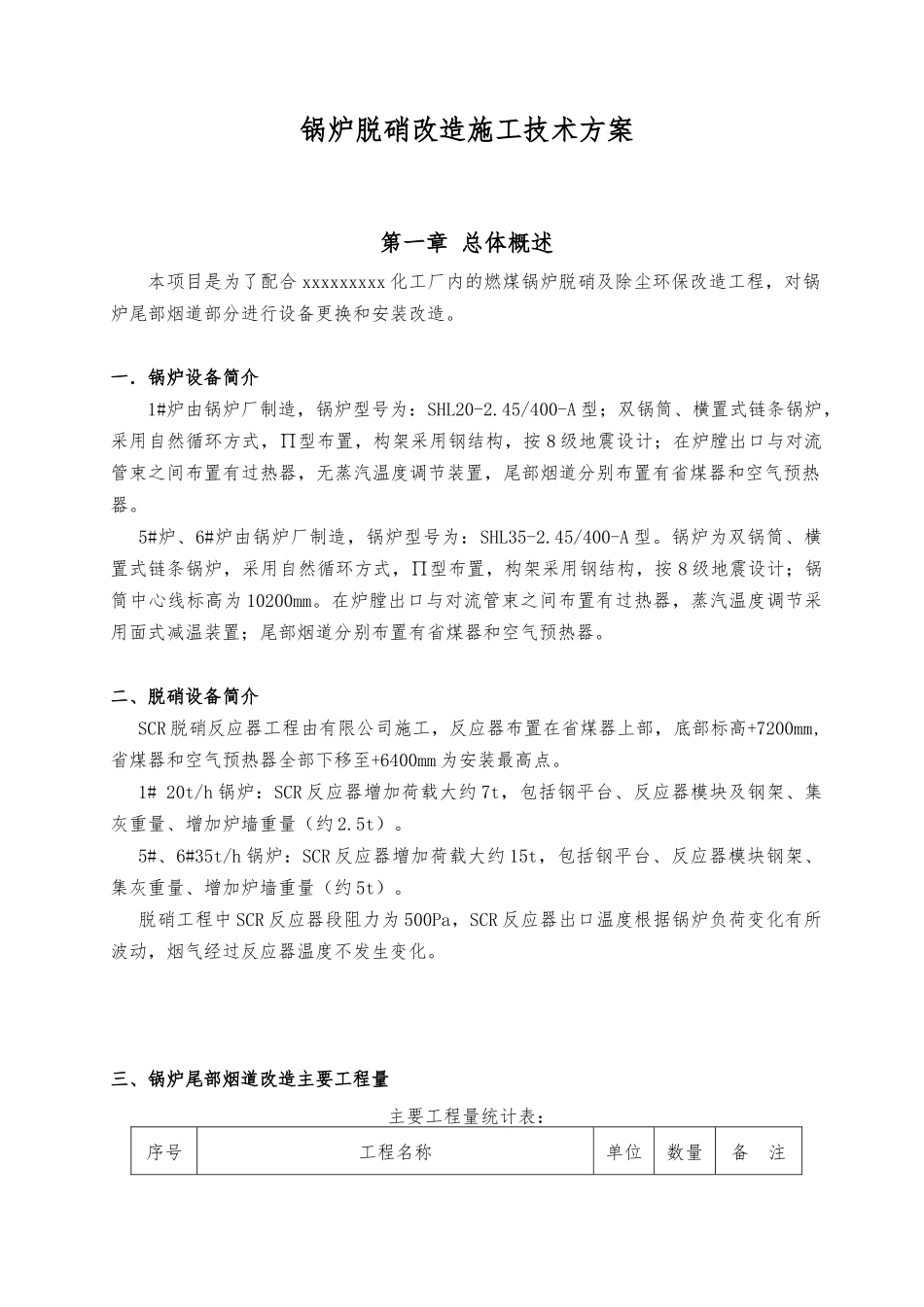

锅炉脱硝改造施工技术方案第一章总体概述本项目是为了配合xxxxxxxxx化工厂内的燃煤锅炉脱硝及除尘环保改造工程，对锅炉尾部烟道部分进行设备更换和安装改造。一．锅炉设备简介1#炉由锅炉厂制造，锅炉型号为：SHL20-2.45/400-A型；双锅筒、横置式链条锅炉，采用自然循环方式，∏型布置，构架采用钢结构，按8级地震设计；在炉膛出口与对流管束之间布置有过热器，无蒸汽温度调节装置，尾部烟道分别布置有省煤器和空气预热器。5#炉、6#炉由锅炉厂制造，锅炉型号为：SHL35-2.45/400-A型。锅炉为双锅筒、横置式链条锅炉，采用自然循环方式，∏型布置，构架采用钢结构，按8级地震设计；锅筒中心线标高为10200mm。在炉膛出口与对流管束之间布置有过热器，蒸汽温度调节采用面式减温装置；尾部烟道分别布置有省煤器和空气预热器。二、脱硝设备简介SCR脱硝反应器工程由有限公司施工，反应器布置在省煤器上部，底部标高+7200mm,省煤器和空气预热器全部下移至+6400mm为安装最高点。1#20t/h锅炉：SCR反应器增加荷载大约7t，包括钢平台、反应器模块及钢架、集灰重量、增加炉墙重量（约2.5t）。5#、6#35t/h锅炉：SCR反应器增加荷载大约15t，包括钢平台、反应器模块钢架、集灰重量、增加炉墙重量（约5t）。脱硝工程中SCR反应器段阻力为500Pa，SCR反应器出口温度根据锅炉负荷变化有所波动，烟气经过反应器温度不发生变化。三、锅炉尾部烟道改造主要工程量主要工程量统计表：序号工程名称单位数量备注11#20t/h锅炉尾部烟道炉墙拆除和安装组121#20t/h锅炉尾部烟道钢结构拆除和安装组131#20t/h锅炉省煤器拆除和安装台141#20t/h锅炉空预器拆除和安装台151#20t/h锅炉引风机拆除和安装台165#、6#35t/h锅炉尾部烟道炉墙拆除和安装组275#、6#35t/h锅炉尾部烟道钢结构拆除和安装组285#、6#35t/h锅炉省煤器拆除和安装台295#、6#35t/h锅炉空预器拆除和安装台2105#、6#35t/h锅炉引风机拆除和安装台2第二章主机设备选型根据工程要求和热力计算及烟风阻力计算确定了省煤器和空预器的结构形式和外形尺寸（见“省煤器和空预器图”），确定了引风机的规格型号及参数。序号产品名称规格型号单位数量主要材料备注1省煤器见省煤器图纸台120G翅片管2空预器见空预器图纸台120管内壁全部搪瓷3引风机Y7-41-12.5D台1碳钢配1#20t/h锅炉风压：3945Pa风量：53287m3/h电机功率：110KW4引风机Y4-73-13.5D台2碳钢配5#、6#35t/h锅炉风压：4219Pa风量：101304m3/h电机功率：185KW第三章编制依据序号标准或资料名称编号1锅炉安全技术监察规程TSGG0001-20122水管锅炉GB/T16507.1~16507.8-20133锅炉安装工程施工及验收规范GB50273-20094锅炉钢结构设计规范GB/T22395-20085电力建设施工质量验收及评价规程（锅炉机组）DL/T5210.2-20096电力建设施工技术规范第2部分:锅炉机组DL5190.2-20127电力建设施工质量验收及评定规程（焊接篇）DL/T5210.7-20108电力建设安全工作规程第1部分：火力发电DL5009.1-20149工业炉砌筑工程施工及验收规范GB50211-200410风机、压缩机、泵安装工程施工及验收规范GB50275-201011天津长芦汉沽盐场有限责任公司提供相关图纸及技术资料第四章施工准备及作业条件一、作业人员作业人员配置、资格序号作业人员工种数量资格要求资质1技术员2能够审清本项目施工图纸，领会设计思想，掌握施工工艺，熟悉施工质量和安键环要求。技术员以上2安全员1具备丰富的专业知识及现场施工经验，熟悉施工现场安全要求，具有专业安全员证书。持证3材料员2熟悉本项目所需材料，及时反馈所需材料的供需情况，为正常施工做好准备。4质检员2具备丰富的专业知识及现场施工经验，熟悉本项目有关质量标准，具有专业质检员证书。持证5工长3熟悉本项目施工的工艺流程，能有效组织好施工人员按照施工技术措施的要求施工，熟悉施工质量和安健环要求。中级工6安装工4熟练掌握本项目的技术、工艺要求，知道施工质量、安健环要求。7焊工6熟悉焊接工艺及相关要求，具有与焊接项目相符合的焊工合格证书。持证8起重工2熟练掌握吊装技术、要求，了解钢结构吊装的特点，具有吊装施工经验。持证9架子工3专业技术熟练、具有与本专业相符合的架子工合格证书。持...
