外墙外保温工程施工艺与组织计划施工方案VIP免费

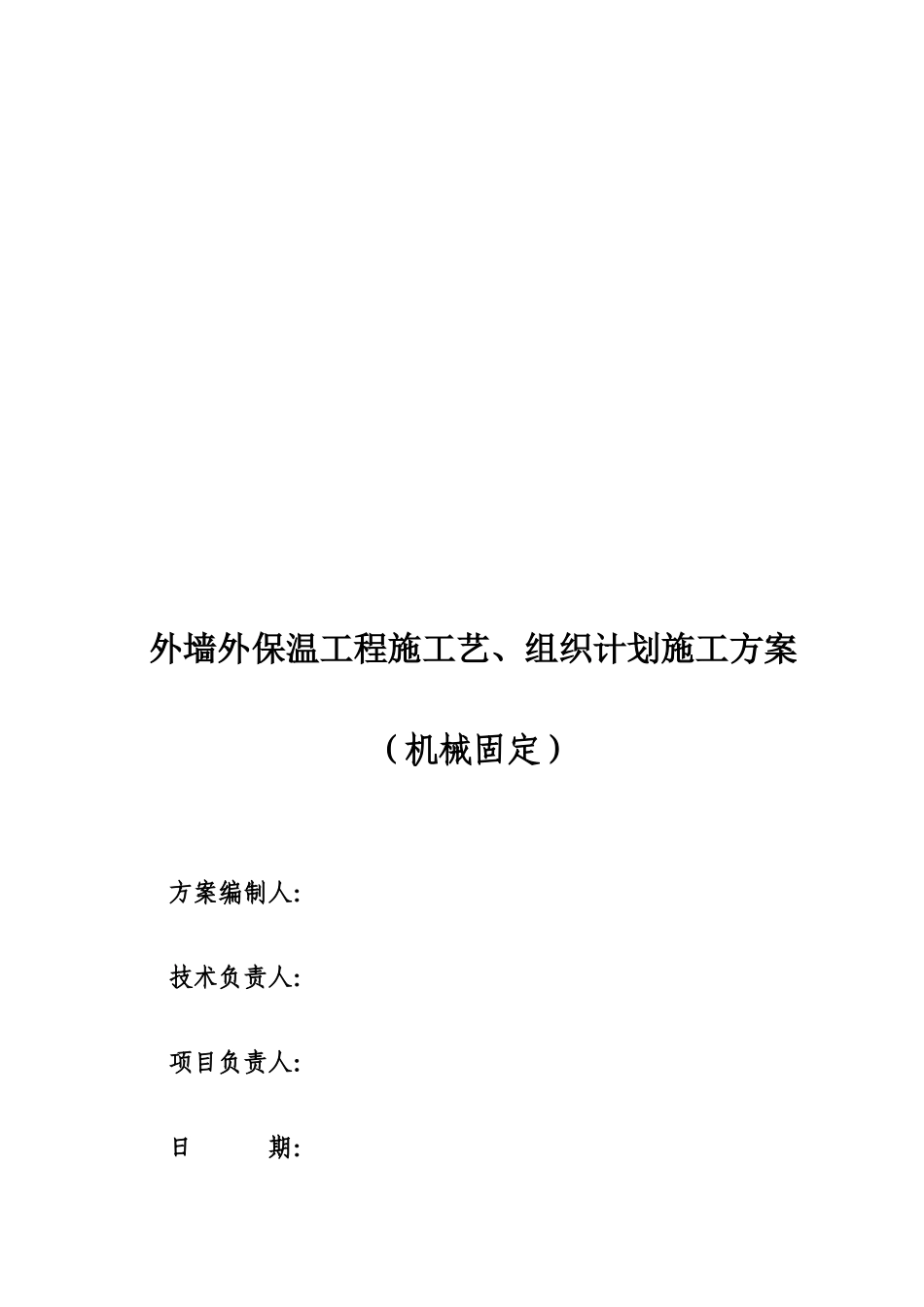

外墙外保温工程施工艺与组织计划施工方案_第1页
1/23

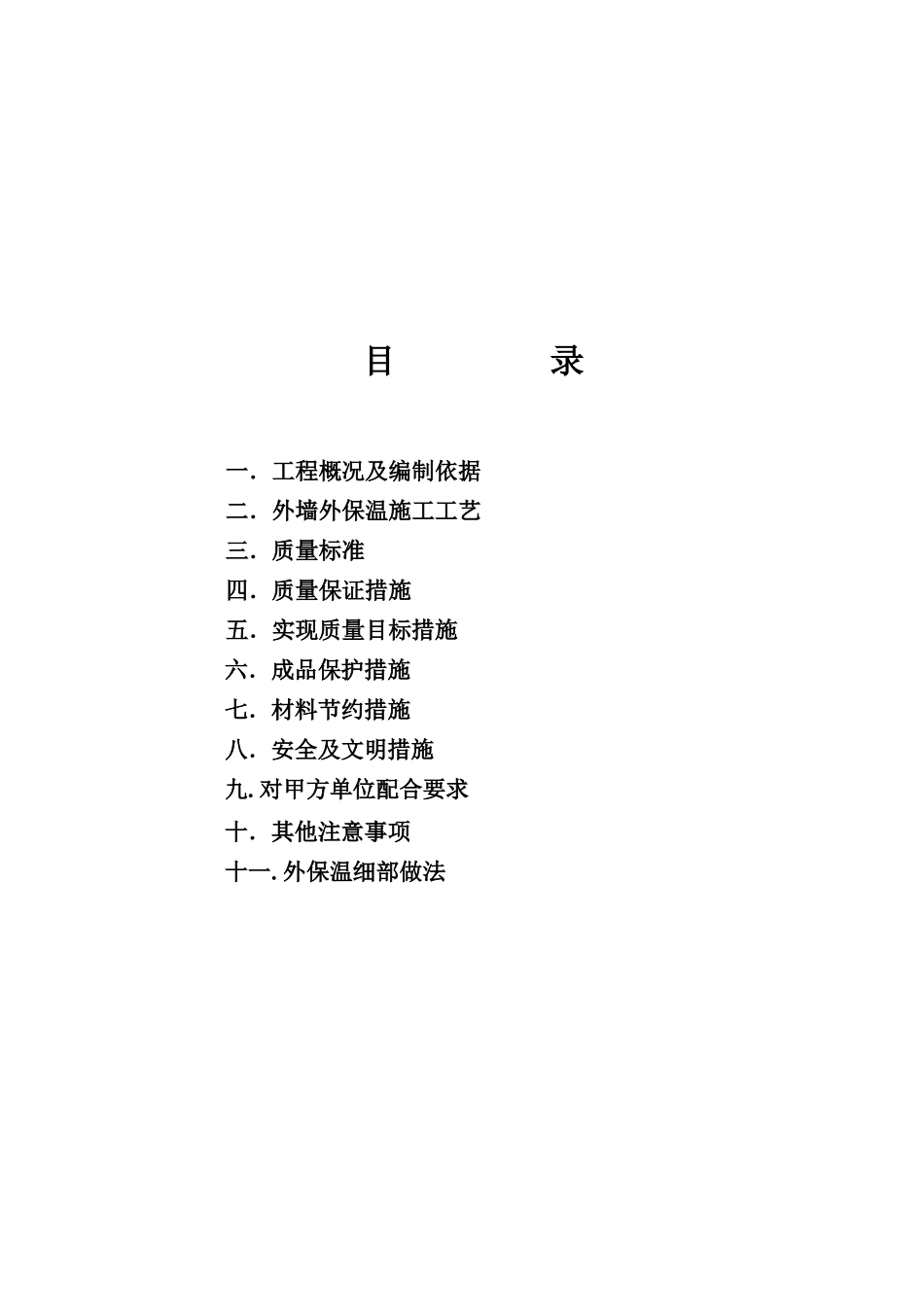

外墙外保温工程施工艺与组织计划施工方案_第2页
2/23

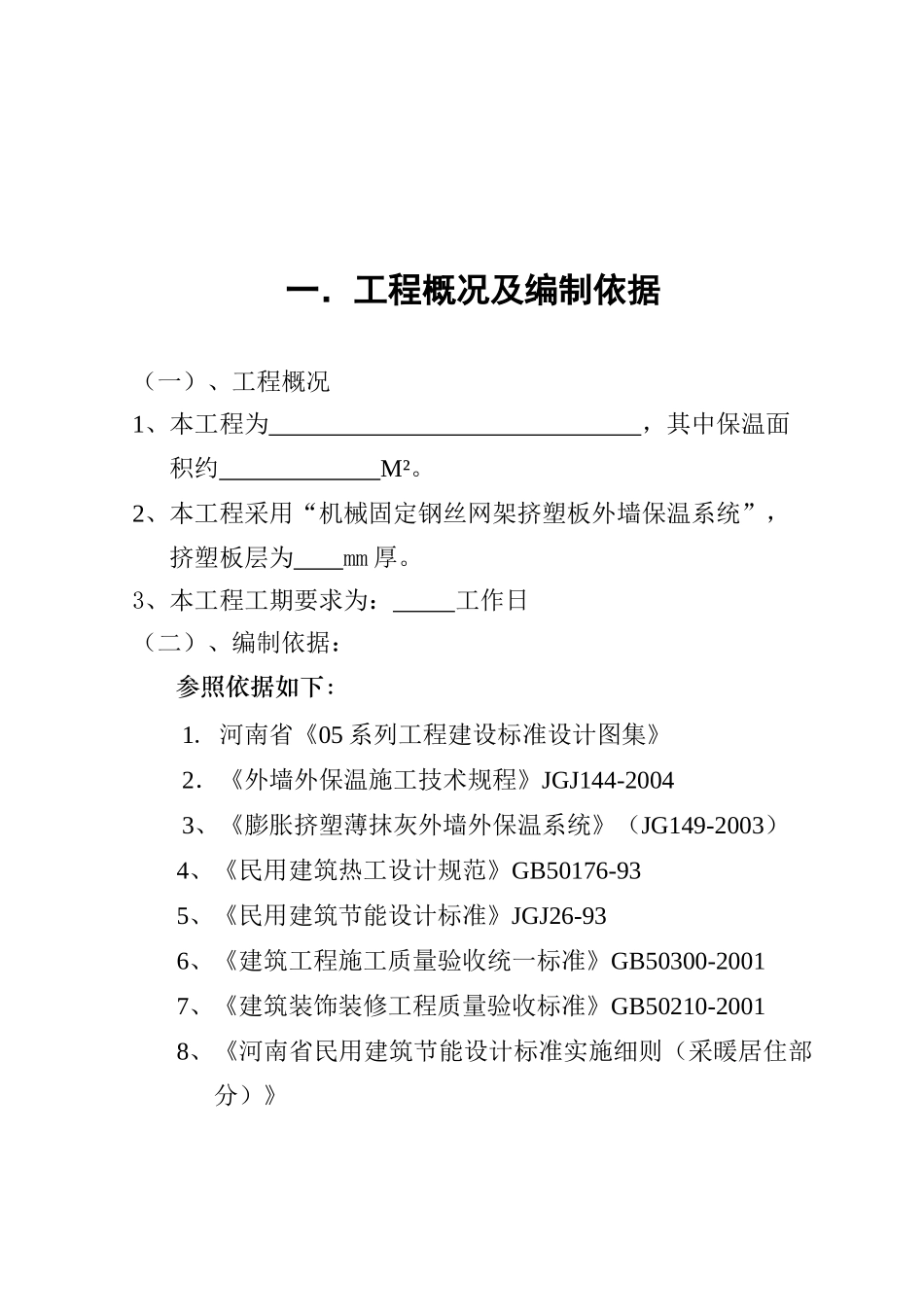

外墙外保温工程施工艺与组织计划施工方案_第3页
3/23
外墙外保温工程施工艺、组织计划施工方案(机械固定)方案编制人:技术负责人:项目负责人:日期:目录一.工程概况及编制依据二.外墙外保温施工工艺三.质量标准四.质量保证措施五.实现质量目标措施六.成品保护措施七.材料节约措施八.安全及文明措施九.对甲方单位配合要求十.其他注意事项十一.外保温细部做法一.工程概况及编制依据(一)、工程概况1、本工程为,其中保温面积约M²。2、本工程采用“机械固定钢丝网架挤塑板外墙保温系统”,挤塑板层为mm厚。3、本工程工期要求为:工作日(二)、编制依据:参照依据如下:1.河南省《05系列工程建设标准设计图集》2.《外墙外保温施工技术规程》JGJ144-20043、《膨胀挤塑薄抹灰外墙外保温系统》(JG149-2003)4、《民用建筑热工设计规范》GB50176-935、《民用建筑节能设计标准》JGJ26-936、《建筑工程施工质量验收统一标准》GB50300-20017、《建筑装饰装修工程质量验收标准》GB50210-20018、《河南省民用建筑节能设计标准实施细则(采暖居住部分)》二.外墙外保温施工工艺(一)、施工做法1.总则1.1本规程是采用腹丝非穿透型钢丝网架挤塑板作保温隔热材料,通过预埋锚筋固定于基层墙体,XPS面抹抗裂砂浆覆钢丝网片,属厚抹灰面层,面层采用面砖饰面。该外墙外保温体系基本构造见下图:1--外墙2--XPS单面钢丝网架板3—抗裂砂浆4-Æ6钢筋5-磁砖2.材料准备2.1材料(1)钢丝网架板:XPS单面钢丝网架板每平方米斜插腹丝不得超过200根,斜插腹丝应为镀锌钢丝,板两面应预喷刷界面砂浆。加工质量除应符合表6.4.2规定外,尚应符合现行行业标准《钢丝网架水泥挤塑乙烯夹心板》JC623有关规定XPS单面钢丝网架板质量要求项目质量要求外观界面砂浆涂敷均匀,与钢丝和XPS板附着牢固焊点质量斜丝脱焊点不超过3%钢丝挑头穿透XPS板挑头不小于30mmXPS板对接板长3000mm范围内XPS板对接不得多于两处,且对接处需用胶粘剂粘牢2)挤塑板保温板(以下简称XPS):为阻燃型外墙保温专用XPS板。XPS技术性能要求如下:表1挤塑板技术性能要求表面密度(kg/m3)导热系数(w/m·k)吸水率%(v/v)氧指数(%)抗拉强度(kpa)抗压强度(kpa)厚度(mm)厚度偏差(mm)30≤0.028≤4≥30≥103≥6940±23)抗裂砂浆要求表2抗裂砂浆性能指标试验项目性能指标拉伸胶接强度,Mpa常温常态≥0.70耐温≥0.50(与水泥砂浆)耐水≥0.50抗拉胶接强度,Mpa(与18±1kg/m3膨胀挤塑板)常温常态≥0.10且挤塑板破坏耐水≥0.10且挤塑板破坏耐冻融≥0.10且挤塑板破坏可操作时间,h≥2柔韧性,28d压折比(抗压强度/抗折强度)≤3抗裂性(厚度5mm以下)无裂纹2.2施工工具(1)拌和设备:水桶、剪刀、铲刀、手提式搅拌器。(2)运输设备:手推车、塑料桶、垂直运输设备、铁锹、铲刀。(3)施工设备与工具:①电热切割丝、手锯、壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、棕刷、电动搅拌器、冲击钻、抹子、打磨抹子。②皮尺、卷尺、托线板、2m靠尺、墨斗、垂线垂球、水平管、水平尺、绳子。③塑料桶、灰浆托板、抹子、阴阳角抿子。、④砂纸、打胶枪、橡胶手套、刷子、扫帚、滚筒。(4)检测设备靠尺、塞尺、垂直仪、墨斗、钢尺、方尺、探针等(5)安全设备:安全带、安全帽、安全网、安全围栏、指示牌、警告牌等。(6)其它设备:插头、插座、防水电线、冲击钻、电锤。2.3施工条件2.3.1外墙和外门窗口施工及验收完毕。2.3.2外墙达到《混凝土结构工程施工及验收规范》GB50204—92中对“混凝土工程”中对多层大模的要求。2.3.3外墙面必需符合《河南省建筑图集05YJ1》中“外墙面”中“外墙26”的要求:“20厚1:3水泥砂浆(砖墙、钢筋混凝土墙)或2:1:8水泥石灰砖浆(加气混凝土墙)找平。2.3.4操作地点环境温度和基底温度不低于5℃、风力不大于5级,雨雪天不能施工。2.3.5L型6mm直径钢筋已由土建方按要求安装完备。2.3.6施工所用架子或吊篮已安装且验收完毕。2.3.7外墙螺栓孔及过墙架眼土建方要在我方施工前堵实。2.3.8在施工过程中,甲方必须提供220V与380V动力电。功率不少于20KW,提供施工用水源。3.施工准备及施工工艺3.1.施工准备3.1.1施工动员:施工前召开动员大会,组织工程有关部门、人员学习,进行技...
