多功能电能表现场校验仪详细介绍VIP免费

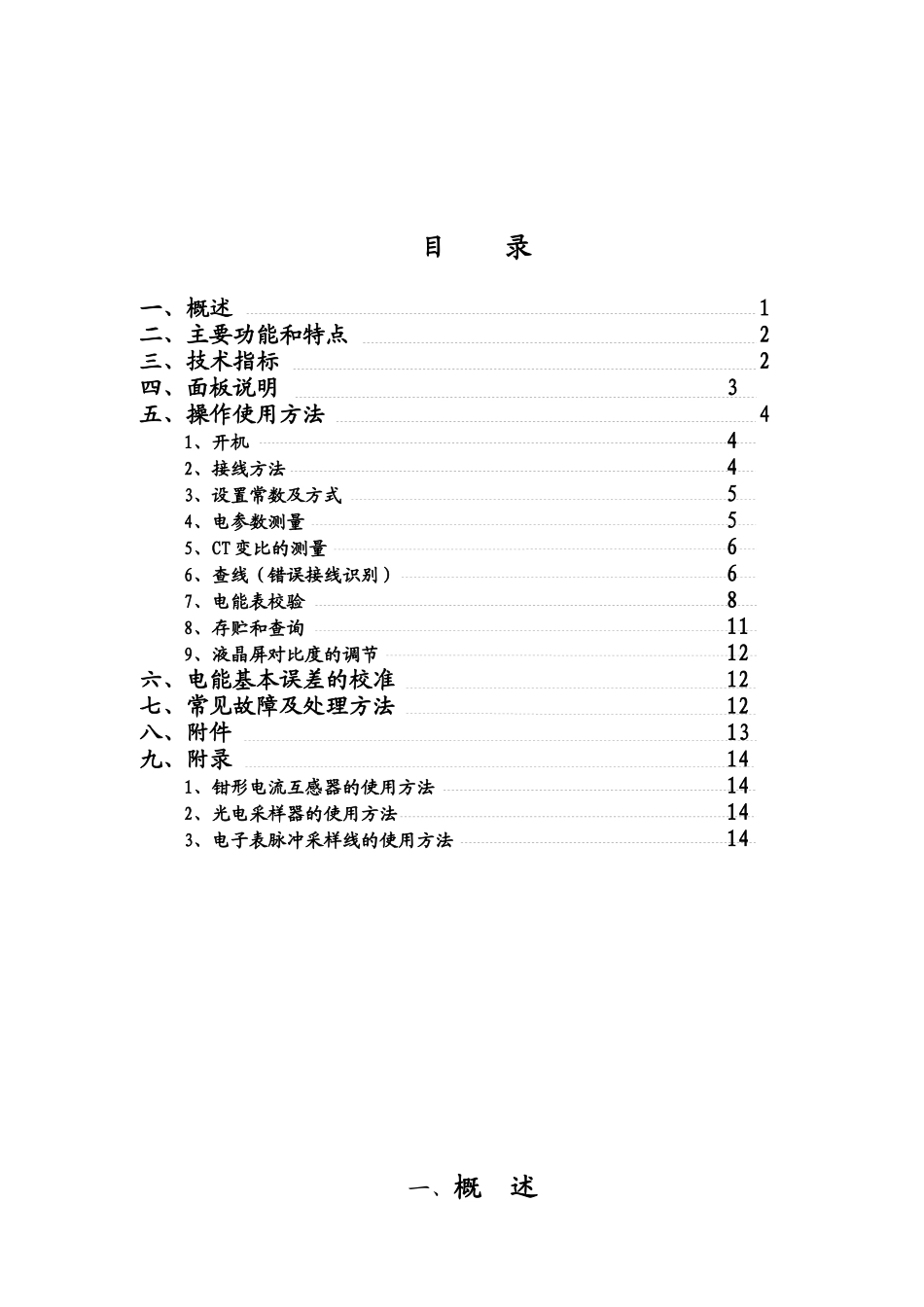

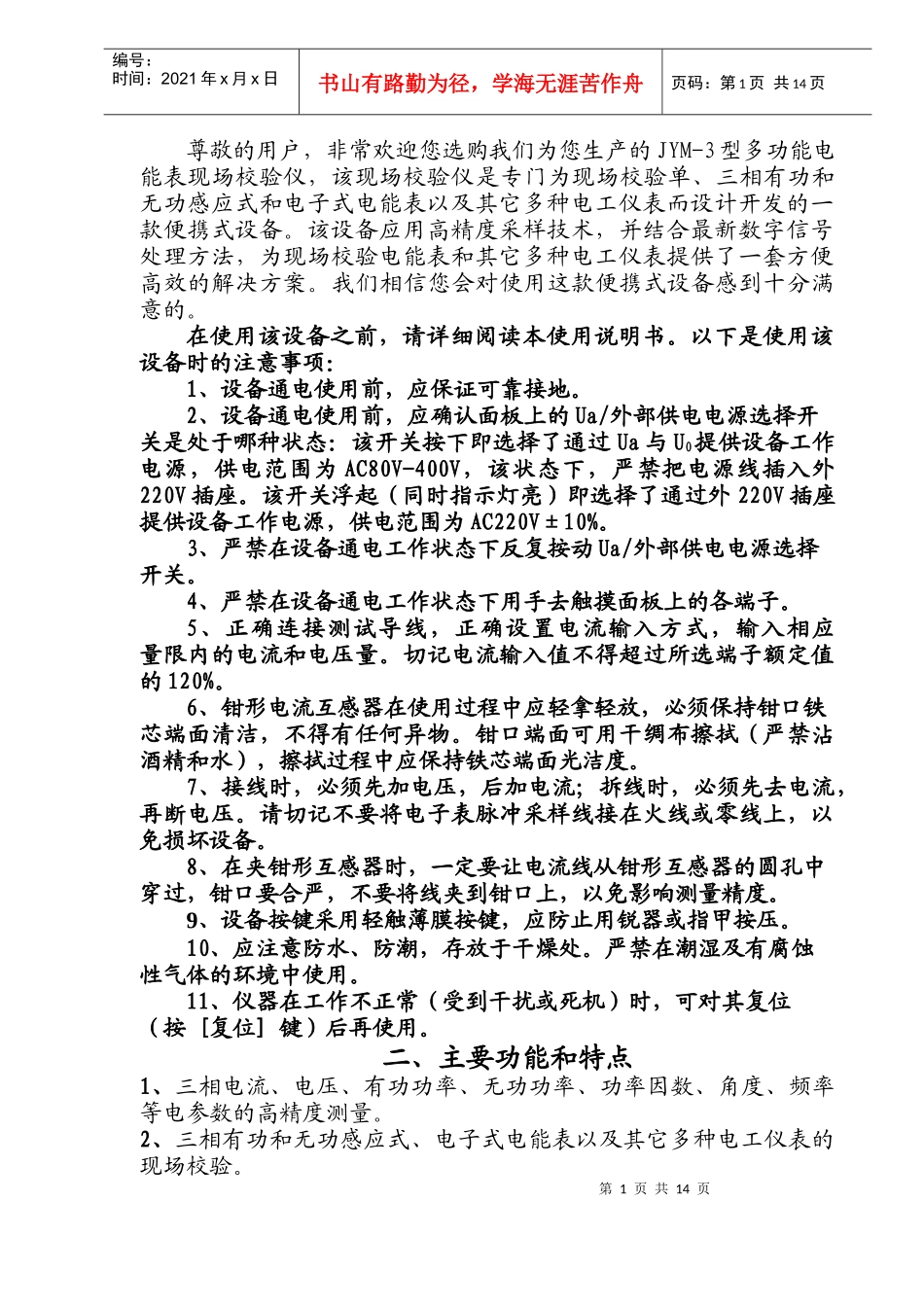

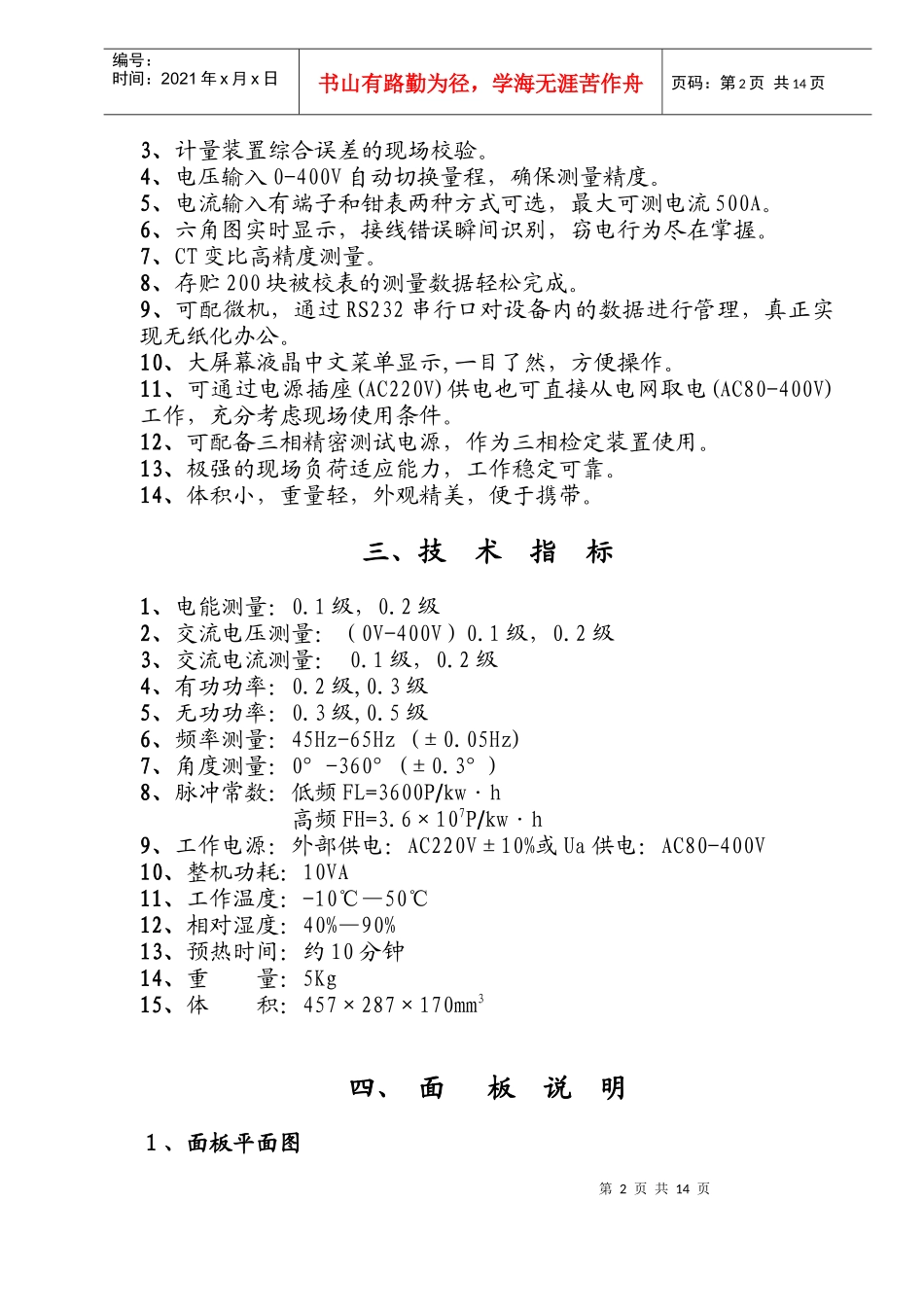

目录一、概述1二、主要功能和特点2三、技术指标2四、面板说明3五、操作使用方法41、开机42、接线方法43、设置常数及方式54、电参数测量55、CT变比的测量66、查线（错误接线识别）67、电能表校验88、存贮和查询119、液晶屏对比度的调节12六、电能基本误差的校准12七、常见故障及处理方法12八、附件13九、附录141、钳形电流互感器的使用方法142、光电采样器的使用方法143、电子表脉冲采样线的使用方法14一、概述第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页尊敬的用户，非常欢迎您选购我们为您生产的JYM-3型多功能电能表现场校验仪，该现场校验仪是专门为现场校验单、三相有功和无功感应式和电子式电能表以及其它多种电工仪表而设计开发的一款便携式设备。该设备应用高精度采样技术，并结合最新数字信号处理方法，为现场校验电能表和其它多种电工仪表提供了一套方便高效的解决方案。我们相信您会对使用这款便携式设备感到十分满意的。在使用该设备之前，请详细阅读本使用说明书。以下是使用该设备时的注意事项：1、设备通电使用前，应保证可靠接地。2、设备通电使用前，应确认面板上的Ua/外部供电电源选择开关是处于哪种状态：该开关按下即选择了通过Ua与U0提供设备工作电源，供电范围为AC80V-400V，该状态下，严禁把电源线插入外220V插座。该开关浮起（同时指示灯亮）即选择了通过外220V插座提供设备工作电源，供电范围为AC220V±10%。3、严禁在设备通电工作状态下反复按动Ua/外部供电电源选择开关。4、严禁在设备通电工作状态下用手去触摸面板上的各端子。5、正确连接测试导线，正确设置电流输入方式，输入相应量限内的电流和电压量。切记电流输入值不得超过所选端子额定值的120%。6、钳形电流互感器在使用过程中应轻拿轻放，必须保持钳口铁芯端面清洁，不得有任何异物。钳口端面可用干绸布擦拭（严禁沾酒精和水），擦拭过程中应保持铁芯端面光洁度。7、接线时，必须先加电压，后加电流；拆线时，必须先去电流，再断电压。请切记不要将电子表脉冲采样线接在火线或零线上，以免损坏设备。8、在夹钳形互感器时，一定要让电流线从钳形互感器的圆孔中穿过，钳口要合严，不要将线夹到钳口上，以免影响测量精度。9、设备按键采用轻触薄膜按键，应防止用锐器或指甲按压。10、应注意防水、防潮，存放于干燥处。严禁在潮湿及有腐蚀性气体的环境中使用。11、仪器在工作不正常（受到干扰或死机）时，可对其复位（按[复位]键）后再使用。二、主要功能和特点1、三相电流、电压、有功功率、无功功率、功率因数、角度、频率等电参数的高精度测量。2、三相有功和无功感应式、电子式电能表以及其它多种电工仪表的现场校验。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页3、计量装置综合误差的现场校验。4、电压输入0-400V自动切换量程，确保测量精度。5、电流输入有端子和钳表两种方式可选，最大可测电流500A。6、六角图实时显示，接线错误瞬间识别，窃电行为尽在掌握。7、CT变比高精度测量。8、存贮200块被校表的测量数据轻松完成。9、可配微机，通过RS232串行口对设备内的数据进行管理，真正实现无纸化办公。10、大屏幕液晶中文菜单显示,一目了然，方便操作。11、可通过电源插座(AC220V)供电也可直接从电网取电(AC80-400V)工作，充分考虑现场使用条件。12、可配备三相精密测试电源，作为三相检定装置使用。13、极强的现场负荷适应能力，工作稳定可靠。14、体积小，重量轻，外观精美，便于携带。三、技术指标1、电能测量：0.1级，0.2级2、交流电压测量：（0V-400V）0.1级，0.2级3、交流电流测量：0.1级，0.2级4、有功功率：0.2级,0.3级5、无功功率：0.3级,0.5级6、频率测量：45Hz-65Hz(±0.05Hz)7、角度测量：0°-360°(±0.3°)8、脉冲常数：低频FL=3600P∕kw·h高频FH=3.6×107P∕kw·h9、工作电源：外部供电：AC220V±10%或Ua供电：AC80-400V10、整机功耗：10VA11、工作温度：-10℃—50℃12、相对湿度：40%—90%13、预热时间：约10分钟14、重量：5Kg15、体积：457×287×170mm3四、面板说明１、面板...
