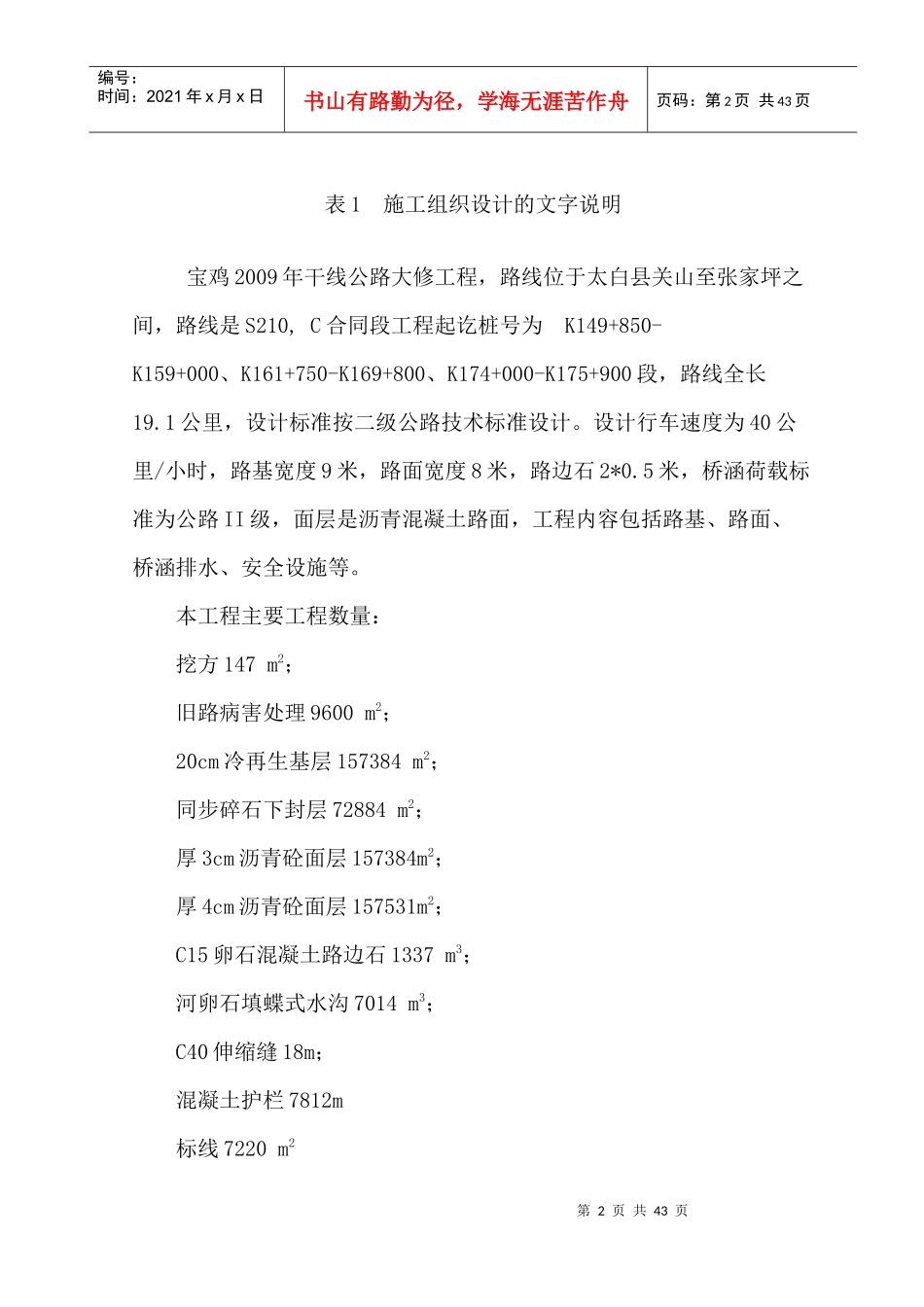

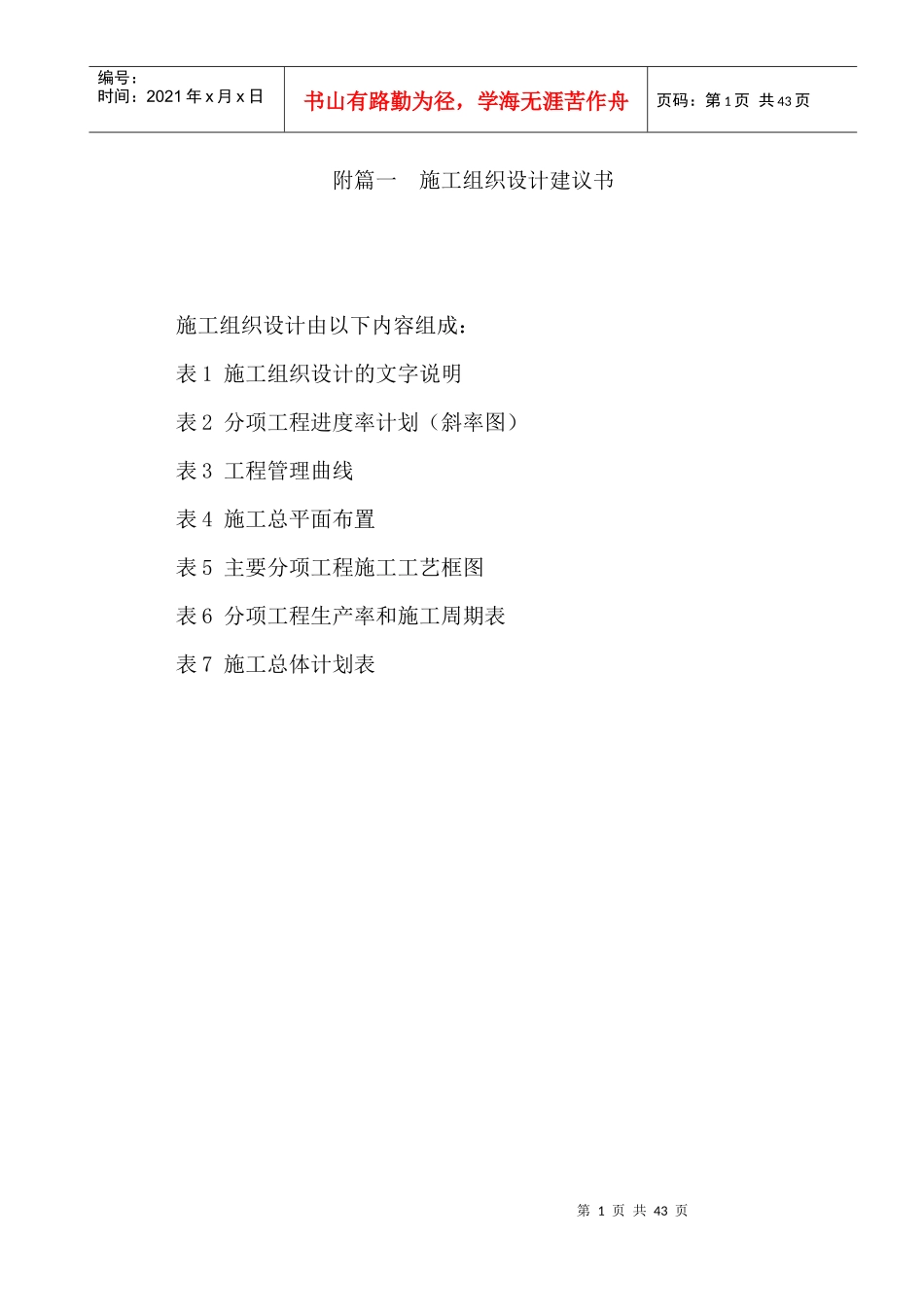

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页附篇一施工组织设计建议书施工组织设计由以下内容组成：表1施工组织设计的文字说明表2分项工程进度率计划（斜率图）表3工程管理曲线表4施工总平面布置表5主要分项工程施工工艺框图表6分项工程生产率和施工周期表表7施工总体计划表第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页表1施工组织设计的文字说明宝鸡2009年干线公路大修工程，路线位于太白县关山至张家坪之间，路线是S210,C合同段工程起讫桩号为K149+850-K159+000、K161+750-K169+800、K174+000-K175+900段，路线全长19.1公里，设计标准按二级公路技术标准设计。设计行车速度为40公里/小时，路基宽度9米，路面宽度8米，路边石2*0.5米，桥涵荷载标准为公路II级，面层是沥青混凝土路面，工程内容包括路基、路面、桥涵排水、安全设施等。本工程主要工程数量：挖方147m2；旧路病害处理9600m2；20cm冷再生基层157384m2；同步碎石下封层72884m2；厚3cm沥青砼面层157384m2；厚4cm沥青砼面层157531m2；C15卵石混凝土路边石1337m3；河卵石填蝶式水沟7014m3；C40伸缩缝18m；混凝土护栏7812m标线7220m2第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页一、机械设备动员周期2009年4月1日至4月10日，将试验仪器、运输设备、供电设施、路面结构层施工机械施工机械均调入该工程项目中，4月15日以前完成该标段施工的一切准备工作，拌和楼设备安装调试完毕，满足投入使用要求。二、施工人员动员周期考虑到工程所在地气候、地理特征及工期要求，本工程计划于2009年3月15日开工，2009年7月15日全面完成，计划工期4个月。三、人员、设备、工程材料运输到现场的方法工程管理及施工、技术人员，一律乘座汽车到达工地。施工运输设备可直接开抵施工现场，其余施工设备可采用平板车运输至工地。本标段所用材料:（1）碎石：凤翔姚家沟石料丰富，可作为路面面层所用碎石。（2）片石：K166+000右侧料场。（2）砂和砂砾：用砂采用千河砂厂和砂砾，储量丰富，产量大，品质较好，可供全线用量。（3）水：工程用水可取饮用水，水质洁净，可满足工程用水的要求。（4）沥青：西安沥青供应商长期合作，能够及时保障优质的沥青供应。第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页（5）水泥：岐山岐星水泥厂，陕西三强，可满足施工要求。第二章施工组织机构的主要职责、范围一、施工组织机构设置为安全、优质、按期完成本标段的施工任务，我公司本着优质、高效的原则，将抽调管理经验丰富、业务素质高、能力强的人员，拟组建项目经理部，全面负责协调本标段工程的施工组织管理工作。项目经理部设有项目经理一名、总工程师一名，负责领导和管理本项目部对该工程的施工管理及组织。下设工程部、设备安全部、计划财务部、工地试验室、办公室五个职能部门。分别负责本标段工程项目的施工技术、安全、质量、计划、设备物资、财务、行政管理、材料试验与检验、测量的监控等工作，全面保证本标段工程建设任务的优质、高效完成。项目经理部拟设在上白云K159+000右，租用办公室5间。下设工程部、设备安全部、计划财务部、工地试验室、办公室五个职能部门。其具体职能及人员配备如下：（1）工程部：负责工程施工技术及生产管理。工程部由3人组成，其中结构工程师1人，路面工程师1人，测量工程师1人。（2）计划财务部：负责工程统计、计划、计量支付、生产调度、合同管理、预算编制、资金运作、成本核算、成本控制等管理工作。计划财务部由1人组成。（3）安全部：负责工程质量工作的布置、监督和指导。负责全标第5页共43页第4页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共43页段的安全生产工作，质检安全部由1人组成。（4）工地实验室：配备符合招标文件要求，且能满足工程需要的试验仪器和设备。在项目总工程师的直接领导下负责本标段工程施工中各项试验工作。由2人组成，其中试验室主任1人，试...
