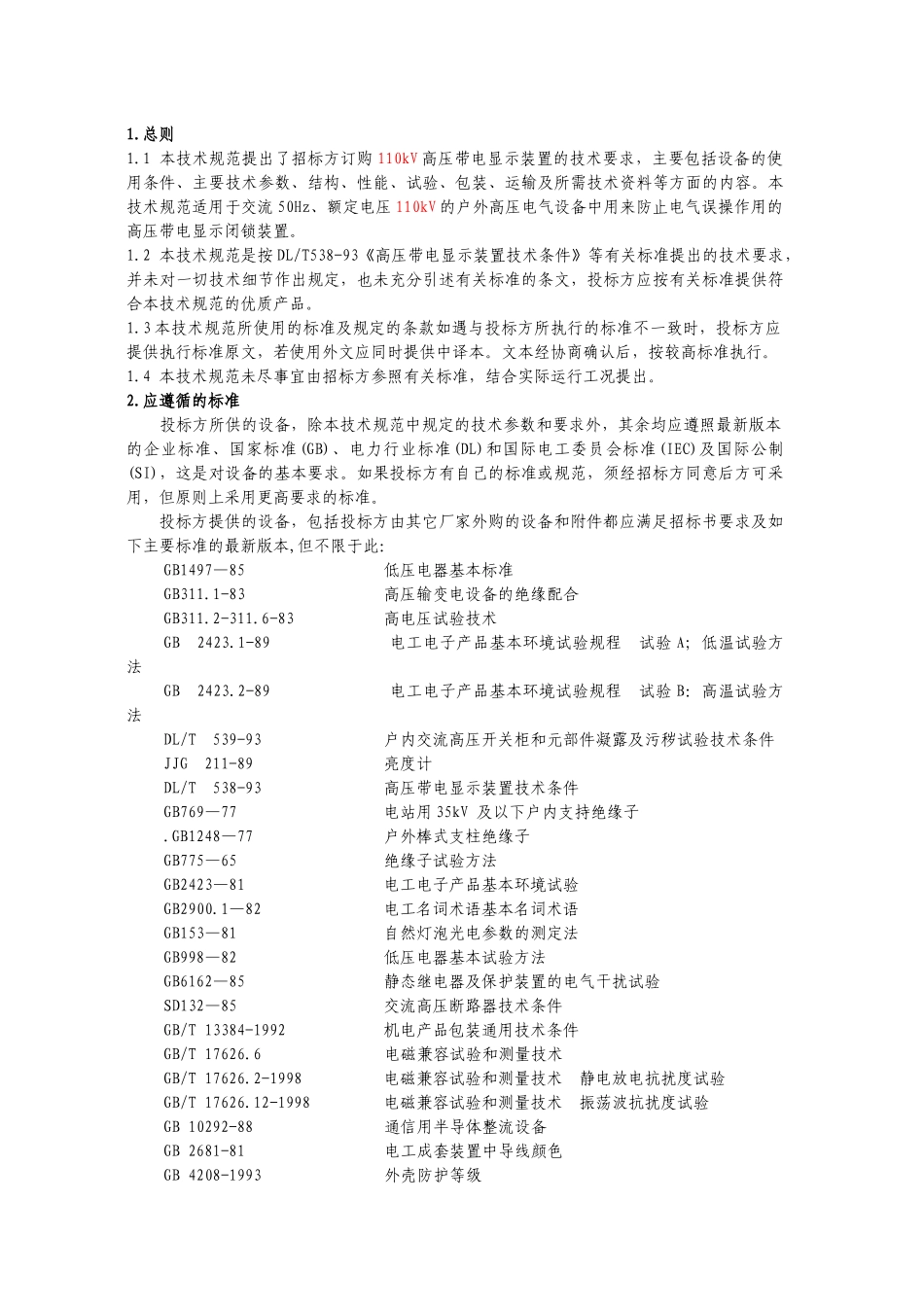

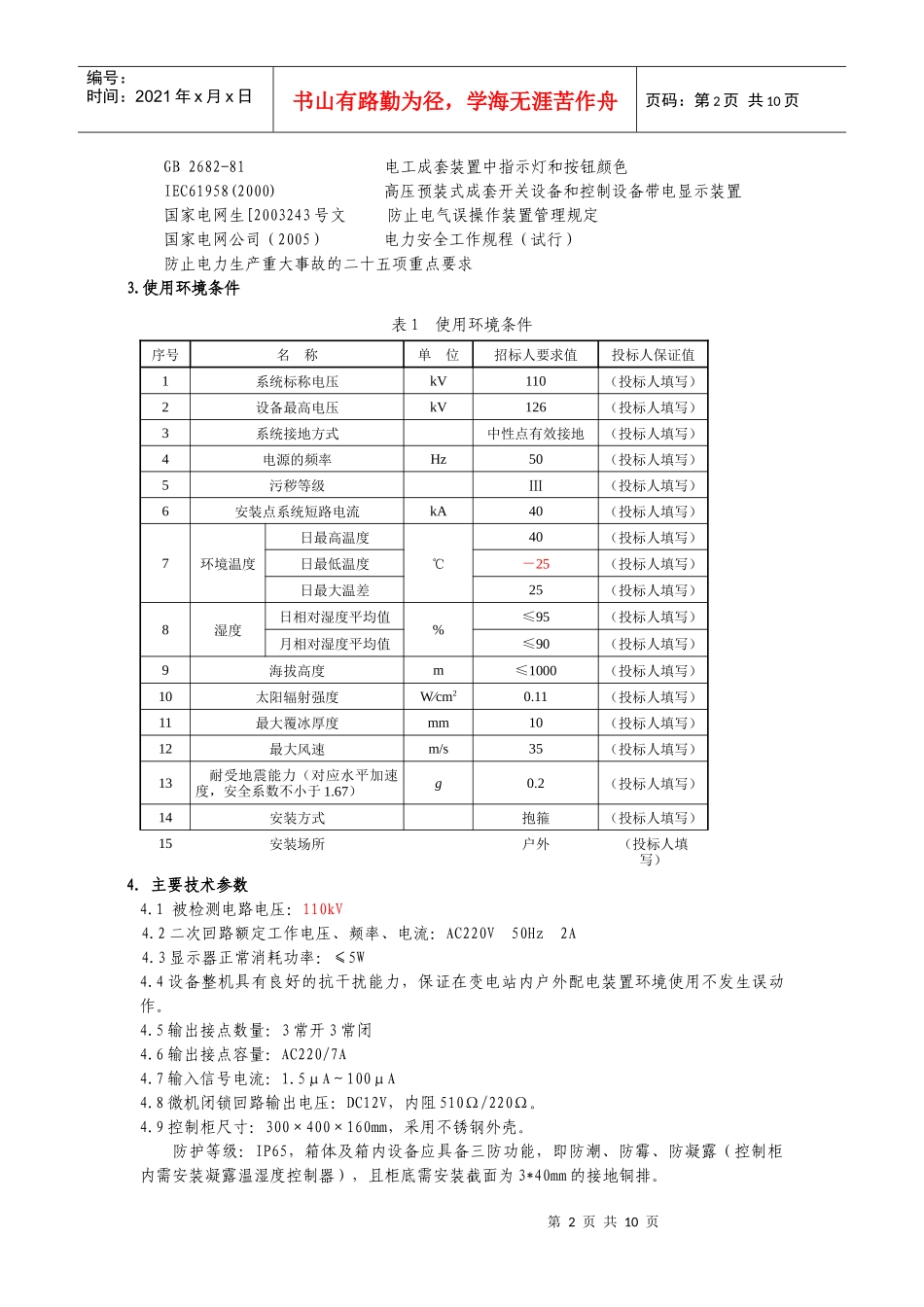

附录5110kV高压带电装置技术规范采购规格一览表序号工程名称主要技术规范单位数量1户县330kV变电站工程被检测电路电压：110kV，频率：50Hz，A、B、C三相，工作电源电压：AC220V套391.总则1.1本技术规范提出了招标方订购110kV高压带电显示装置的技术要求，主要包括设备的使用条件、主要技术参数、结构、性能、试验、包装、运输及所需技术资料等方面的内容。本技术规范适用于交流50Hz、额定电压110kV的户外高压电气设备中用来防止电气误操作用的高压带电显示闭锁装置。1.2本技术规范是按DL/T538-93《高压带电显示装置技术条件》等有关标准提出的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准的条文，投标方应按有关标准提供符合本技术规范的优质产品。1.3本技术规范所使用的标准及规定的条款如遇与投标方所执行的标准不一致时，投标方应提供执行标准原文，若使用外文应同时提供中译本。文本经协商确认后，按较高标准执行。1.4本技术规范未尽事宜由招标方参照有关标准，结合实际运行工况提出。2.应遵循的标准投标方所供的设备，除本技术规范中规定的技术参数和要求外，其余均应遵照最新版本的企业标准、国家标准(GB)、电力行业标准(DL)和国际电工委员会标准(IEC)及国际公制(SI)，这是对设备的基本要求。如果投标方有自己的标准或规范，须经招标方同意后方可采用，但原则上采用更高要求的标准。投标方提供的设备，包括投标方由其它厂家外购的设备和附件都应满足招标书要求及如下主要标准的最新版本,但不限于此：GB1497—85低压电器基本标准GB311.1-83高压输变电设备的绝缘配合GB311.2-311.6-83高电压试验技术GB2423.1-89电工电子产品基本环境试验规程试验A；低温试验方法GB2423.2-89电工电子产品基本环境试验规程试验B：高温试验方法DL/T539-93户内交流高压开关柜和元部件凝露及污秽试验技术条件JJG211-89亮度计DL/T538-93高压带电显示装置技术条件GB769—77电站用35kV及以下户内支持绝缘子.GB1248—77户外棒式支柱绝缘子GB775—65绝缘子试验方法GB2423—81电工电子产品基本环境试验GB2900.1—82电工名词术语基本名词术语GB153—81自然灯泡光电参数的测定法GB998—82低压电器基本试验方法GB6162—85静态继电器及保护装置的电气干扰试验SD132—85交流高压断路器技术条件GB/T13384-1992机电产品包装通用技术条件GB/T17626.6电磁兼容试验和测量技术GB/T17626.2-1998电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.12-1998电磁兼容试验和测量技术振荡波抗扰度试验GB10292-88通信用半导体整流设备GB2681-81电工成套装置中导线颜色GB4208-1993外壳防护等级第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页GB2682-81电工成套装置中指示灯和按钮颜色IEC61958(2000)高压预装式成套开关设备和控制设备带电显示装置国家电网生[2003243号文防止电气误操作装置管理规定国家电网公司（2005）电力安全工作规程（试行）防止电力生产重大事故的二十五项重点要求3.使用环境条件表1使用环境条件序号名称单位招标人要求值投标人保证值1系统标称电压kV110（投标人填写）2设备最高电压kV126（投标人填写）3系统接地方式中性点有效接地（投标人填写）4电源的频率Hz50（投标人填写）5污秽等级Ⅲ（投标人填写）6安装点系统短路电流kA40（投标人填写）7环境温度日最高温度℃40（投标人填写）日最低温度－25（投标人填写）日最大温差25（投标人填写）8湿度日相对湿度平均值%≤95（投标人填写）月相对湿度平均值≤90（投标人填写）9海拔高度m≤1000（投标人填写）10太阳辐射强度W∕cm20.11（投标人填写）11最大覆冰厚度mm10（投标人填写）12最大风速m/s35（投标人填写）13耐受地震能力（对应水平加速度，安全系数不小于1.67）g0.2（投标人填写）14安装方式抱箍（投标人填写）15安装场所户外（投标人填写）4．主要技术参数4.1被检测电路电压：110kV4.2二次回路额定工作电压、频率、电流：AC220V50Hz2A4.3显示器正常消耗功率：≤5W4.4设备整机具有良好的抗干扰能力，保证在变电站内户外配电装置环境使用不发生误动作。4.5输出接点数量：3常开3常闭4.6输出接...
