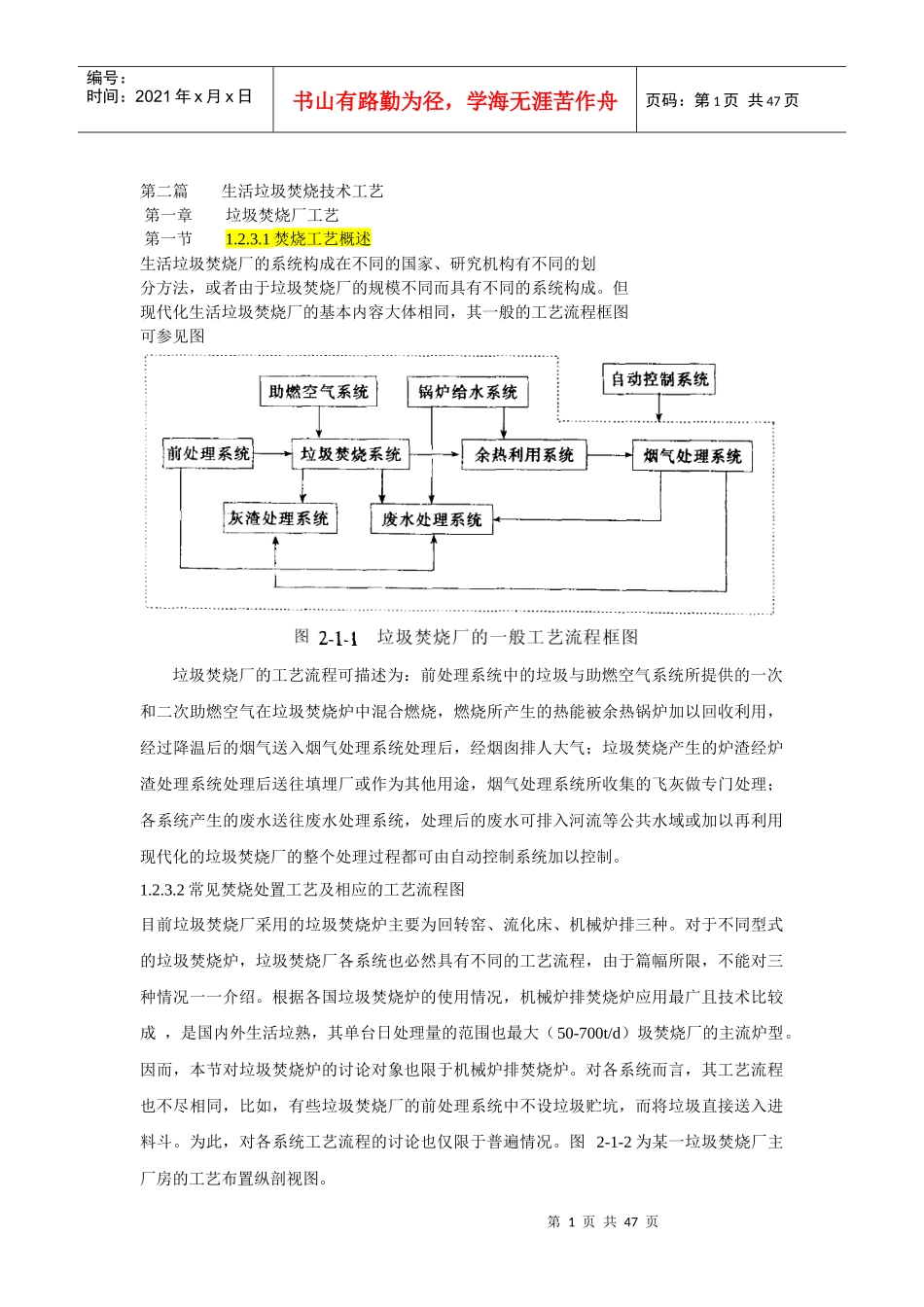

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页第二篇生活垃圾焚烧技术工艺第一章垃圾焚烧厂工艺第一节1.2.3.1焚烧工艺概述生活垃圾焚烧厂的系统构成在不同的国家、研究机构有不同的划分方法，或者由于垃圾焚烧厂的规模不同而具有不同的系统构成。但现代化生活垃圾焚烧厂的基本内容大体相同，其一般的工艺流程框图可参见图垃圾焚烧厂的工艺流程可描述为：前处理系统中的垃圾与助燃空气系统所提供的一次和二次助燃空气在垃圾焚烧炉中混合燃烧，燃烧所产生的热能被余热锅炉加以回收利用，经过降温后的烟气送入烟气处理系统处理后，经烟囱排人大气；垃圾焚烧产生的炉渣经炉渣处理系统处理后送往填埋厂或作为其他用途，烟气处理系统所收集的飞灰做专门处理；各系统产生的废水送往废水处理系统，处理后的废水可排入河流等公共水域或加以再利用现代化的垃圾焚烧厂的整个处理过程都可由自动控制系统加以控制。1.2.3.2常见焚烧处置工艺及相应的工艺流程图目前垃圾焚烧厂采用的垃圾焚烧炉主要为回转窑、流化床、机械炉排三种。对于不同型式的垃圾焚烧炉，垃圾焚烧厂各系统也必然具有不同的工艺流程，由于篇幅所限，不能对三种情况一一介绍。根据各国垃圾焚烧炉的使用情况，机械炉排焚烧炉应用最广且技术比较成，是国内外生活垃熟，其单台日处理量的范围也最大（50-700t/d）圾焚烧厂的主流炉型。因而，本节对垃圾焚烧炉的讨论对象也限于机械炉排焚烧炉。对各系统而言，其工艺流程也不尽相同，比如，有些垃圾焚烧厂的前处理系统中不设垃圾贮坑，而将垃圾直接送入进料斗。为此，对各系统工艺流程的讨论也仅限于普遍情况。图2-1-2为某一垃圾焚烧厂主厂房的工艺布置纵剖视图。第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页1、前处理系统垃圾焚烧厂前处理系统也可称为垃圾接收与贮存系统，其一般的工艺流程如下。生活垃圾由垃圾运输车运入垃圾焚烧厂，经过地衡称重后进入垃圾卸料平台（也可称为倾卸平台），按控制系统指定的卸料门将垃圾倒入垃圾贮坑。在此系统中，如果设有大件垃圾破碎机，可用吊车将大件垃圾抓入破碎机中进行处理，处理后的大件垃圾重新倒入垃圾贮坑。可通过分析垃圾成分的统计数据及大件垃圾所占的比例，决定垃圾焚烧厂是否需要设置大件垃圾破碎机。称重系统中的关键设备是地衡，它由车辆的承载台、指示重量的称重装置、连接信号输送转换装置和称重结果打印装置等组成。承载台根据地衡最大称重决定其标准尺寸，垃圾焚烧厂地衡一般最大称重为15-20t近年来垃圾收集车呈大型化趋势，出现了称重大于30t的地衡。一般的大型垃圾焚烧厂都拥有多个卸料门，卸料门在无投入垃圾的情况下处于关闭状态，以避免垃圾贮坑中的臭气外溢。为了垃圾贮坑中的堆高相对均匀，应在垃圾卸料平台入口处和卸料门前设置自动指示灯，以便控制那个卸料门的开启。在垃圾焚烧技术发达的国家，这些设施一般都采用自动化系统，实现了卸料平台无人操作，当垃圾车到达卸料门前时，传感器感知到有车辆到达，自动控制卸料门的开闭。垃圾贮坑的容积设计以能贮存3-5天的垃圾焚烧量为宜。贮存的目的是将原生垃圾在贮坑中进行脱水；吊车抓斗在贮坑中对垃圾进行搅拌，使垃圾组分均匀；在搅拌过程中也会脱击部分泥砂。这些措施都可改善燃烧状况，提高燃烧效率。在贮坑里停留的时间太短脱水不充分，垃圾不易燃烧；时间太长，垃圾不再脱水，可燃挥发分溢出太多，也会造成垃圾不易燃烧和能量的耗散。2、垃圾焚烧系统垃圾焚烧系统是垃圾焚烧厂中最为关键的系统，垃圾焚烧炉提供了垃圾燃烧的场所和空间，它的结构和型式将直接影响到垃圾的燃烧状况和燃烧效果。垃圾焚烧系统的一般工艺流程如下。第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页实际上，垃圾焚烧系统与前处理系统、余热利用系统、助燃空气系统、烟气处理系统、灰渣处理系统、废水处理系统、自动控制系统等密切相关，这里将它们分开只是为了讨论和分析的方便。吊车抓斗从垃圾贮坑中抓起垃圾，送入进料漏斗，漏斗中的垃...
