锂离子电池工艺配料VIP专享VIP免费

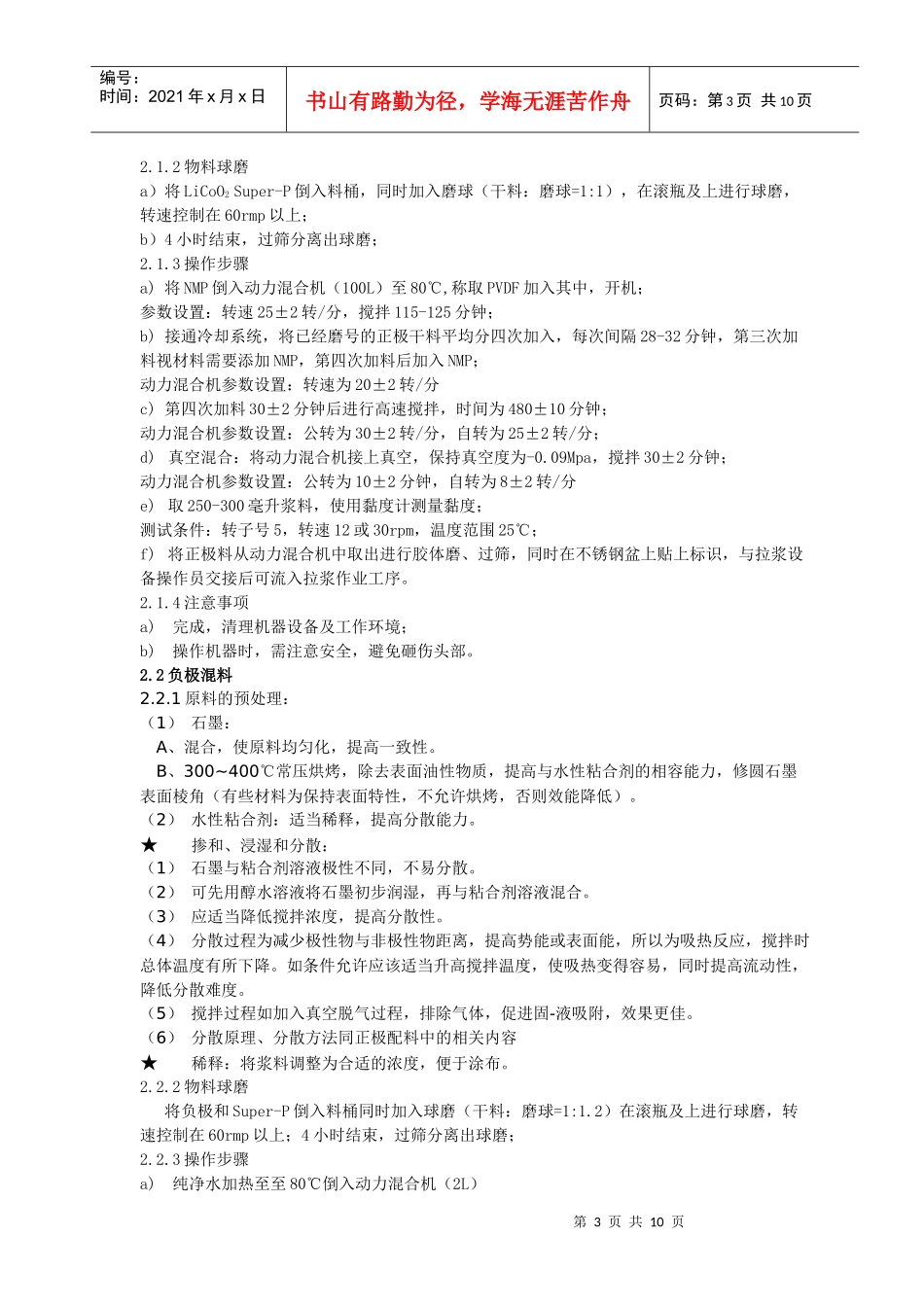

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页1.正负极配方配料过程实际上是将浆料中的各种组成按标准比例混合在一起，调制成浆料，以利于均匀涂布，保证极片的一致性。配料大致包括五个过程，即：原料的预处理、掺和、浸湿、分散和絮凝。1.1正极配方（LiCoO2(钴酸锂)+导电剂(乙炔黑)+粘合剂(PVDF)+集流体（铝箔））LiCoO2(10μm):93.5%；其它：6.5%如Super-P:4.0%；PVDF761:2.5；NMP（增加粘结性）:固体物质的重量比约为810:1496a)正极黏度控制6000cps(温度25转子3)；b)NMP重量须适当调节，达到黏度要求为宜；c)特别注意温度湿度对黏度的影响钴酸锂：正极活性物质，锂离子源，为电池提高锂源。钴酸锂：非极性物质，不规则形状，粒径D50一般为6-8μm，含水量≤0.2%，通常为碱性，PH值为10-11左右。锰酸锂：非极性物质，不规则形状，粒径D50一般为5-7μm，含水量≤0.2%，通常为弱碱性，PH值为8左右。导电剂：提高正极片的导电性，补偿正极活性物质的电子导电性。提高正极片的电解液的吸液量，增加反应界面，减少极化。非极性物质，葡萄链状物，含水量3-6%，吸油值~300，粒径一般为2-5μm；主要有普通碳黑、超导碳黑、石墨乳等，在大批量应用时一般选择超导碳黑和石墨乳复配；通常为中性。PVDF粘合剂：将钴酸锂、导电剂和铝箔或铝网粘合在一起。非极性物质，链状物，分子量从300000到3000000不等；吸水后分子量下降，粘性变差。NMP：弱极性液体，用来溶解/溶胀PVDF，同时用来稀释浆料。正极引线：由铝箔或铝带制成。1.2负极配方（石墨+导电剂(乙炔黑)+增稠剂(CMC)+粘结剂(SBR)+集流体（铜箔））负极材料：94.5%；Super-P:1.0%；SBR:2.25%；CMC:2.25%水：固体物质的重量比为1600:1417.5a)负极黏度控制5000-6000cps(温度25转子3)b)水重量需要适当调节，达到黏度要求为宜；c)特别注意温度湿度对黏度的影响2.正负极混料★石墨:负极活性物质，构成负极反应的主要物质；主要分为天然石墨和人造石墨。非极性物质，易被非极性物质污染，易在非极性物质中分散；不易吸水，也不易在水中分散。被污染的石墨，在水中分散后，容易重新团聚。一般粒径D50为20μm左右。颗粒形状多样且多不规则，主要有球形、片状、纤维状等。★导电剂：提高负极片的导电性，补偿负极活性物质的电子导电性。提高反应深度及利用率。防止枝晶的产生。利用导电材料的吸液能力，提高反应界面，减少极化。（可根据石墨粒度分布选择加或不加）。★添加剂：降低不可逆反应，提高粘附力，提高浆料黏度，防止浆料沉淀。增稠剂/防沉淀剂（CMC）：高分子化合物，易溶于水和极性溶剂。异丙醇：弱极性物质，加入后可减小粘合剂溶液的极性，提高石墨和粘合剂溶液的兼容性；具有强烈的消泡作用；易催化粘合剂网状交链，提高粘结强度。乙醇：弱极性物质，加入后可减小粘合剂溶液的极性，提高石墨和粘合剂溶液的兼容性；具有第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页强烈的消泡作用；易催化粘合剂线性交链，提高粘结强度（异丙醇和乙醇的作用从本质上讲是一样的，大量生产时可考虑成本因素然后选择添加哪种）。★水性粘合剂（SBR）：将石墨、导电剂、添加剂和铜箔或铜网粘合在一起。小分子线性链状乳液，极易溶于水和极性溶剂。增稠剂/防沉淀剂（CMC）：高分子化合物，易溶于水和极性溶剂。★负极引线：由铜箔或镍带制成。去离子水（或蒸馏水）：稀释剂，酌量添加，改变浆料的流动性。2.1正极混料原料的掺和：（1）粘合剂的溶解（按标准浓度）及热处理。（2）钴酸锂和导电剂球磨：使粉料初步混合，钴酸锂和导电剂粘合在一起，提高团聚作用和的导电性。配成浆料后不会单独分布于粘合剂中，球磨时间一般为2小时左右；为避免混入杂质，通常使用玛瑙球作为球磨介子。干粉的分散、浸湿：（1）原理：固体粉末放置在空气中，随着时间的推移，将会吸附部分空气在固体的表面上，液体粘合剂加入后，液体与气体开始争夺固体表面；如果固体与气体吸附力比与液体的吸附力强，液体不能浸湿固体；如果固体与液体吸附力比与气体的吸附力强...
