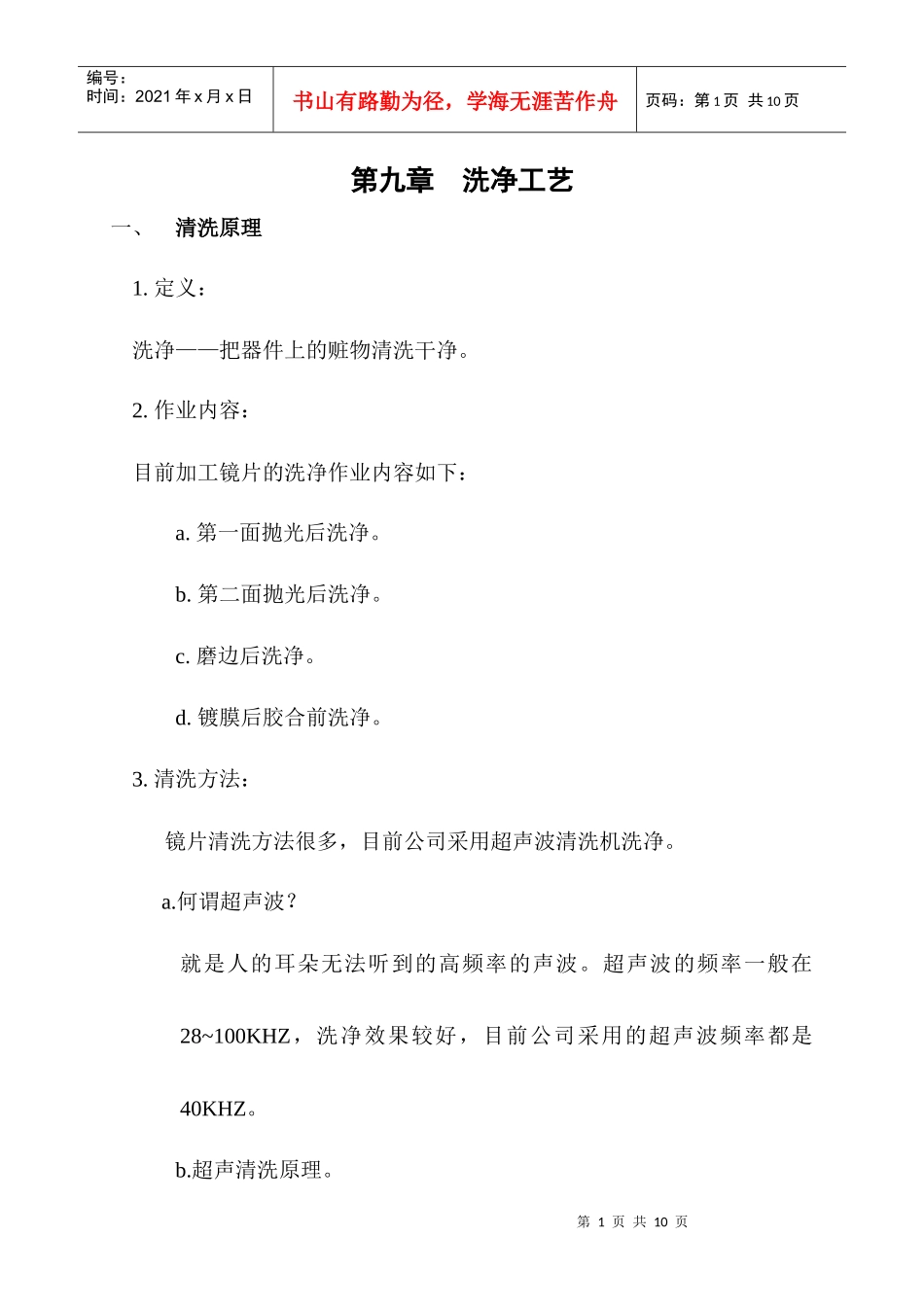

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页第九章洗净工艺一、清洗原理1.定义：洗净——把器件上的赃物清洗干净。2.作业内容：目前加工镜片的洗净作业内容如下：a.第一面抛光后洗净。b.第二面抛光后洗净。c.磨边后洗净。d.镀膜后胶合前洗净。3.清洗方法：镜片清洗方法很多，目前公司采用超声波清洗机洗净。a.何谓超声波？就是人的耳朵无法听到的高频率的声波。超声波的频率一般在28~100KHZ，洗净效果较好，目前公司采用的超声波频率都是40KHZ。b.超声清洗原理。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页(1)超声波的作用：当一定强度的超声在媒质传播中会产生力学、热学、光学、电学和化学一系列变化。在力学上：有搅拌、分散、凝聚、冲击破碎和疲劳损坏作用。在热学上：声能被吸收引导整体加热转换成热能。在化学上：可促进化学反应：氧化还原，高分子物质的聚合或分解。空化作用：超声波在液体媒质中传播时，当超声波达到一定强度时，液体中某片区域形成局部的暂时负压，使液体中的微气泡生长增大，随后又突然破裂，使气泡附近的液体产生强烈激波，从而形成局部高压（瞬间可产生108pa压力）。超声清洗机利用瞬间空化作用所产生的压力巨大，破坏不溶性污物而使其分散在液体中。（2）超声清洗原理。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页巨大的超瞬间压力对镜片表面的污物直接反复冲击，破坏污物与镜片表面的吸附而脱离。稳定的气泡振动对镜片表面进行擦洗，气泡进入污层，使污层与镜片表面脱离。空化作用产生的微冲洗及辐射力，增加了搅拌作用，将新鲜的溶剂补充到镜片表面。加速溶解污物，强化清洗作用。空化的乳化作用能使油脂乳化而去除镜片表面的油污，达到清洗效果。4．清洗过程：镜片洗净过程中需经过6大工程才可达到清洗效果。a.脱脂工程：去除加工镜片时的接着剂，研削液，油脂类残留物（沥青、蜡、切削油、磨边油等）b.乳化工程：把前工程所带来的环保液与乳化剂（无机盐、界面活性剂）的化学作用、物理作用（超声波）将油分污物剥离。活性剂的作业程序：(1)把污物和洗净液界面张力降低，湿润浸透把污物放松。(2)污物放松后易从镜片表面呈球状分离。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页(3)活性剂代替污物附着于镜片表面。即：A：弄湿放松B：污物集结C：污物脱离，活性剂附着c.洗净工程：将镜片表面所残留的水溶性污物予于溶解、去除。使用的洗剂以低浓度、低侵蚀性的为好。d.水洗工程：去除附着于镜片表面的洗剂、水溶性污物，，无机盐类与有机盐类为目的的工程。e.纯水洗净工程：防止水中不纯物再次附在镜片上，促进水洗性能为目的。f.脱水干燥工程：把镜片表面的水分去除、干燥、便于保管。(1)IPA水干燥。(2)甩干(3)风干（目前公司采用的用IPA脱水后再用IPA烘干。）综上所速，洗净工程与我们日常洗衣服是一个原理。即浸泡→搓洗→清水第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页→晾干。5.洗净时的注意事项a.洗净通常使用溶剂和洗剂（碱剂、界面活性剂）由镜片材质所要求的清洁度，洗剂的要求也不同。b.洗净液的使用管理非常重要，为提高洗净液的精确度，各槽视需要装置蒸馏机过滤器，且需定期检查洗净液的PH值，浓度等。二、加工设备依据清洗原理，清洗设备的设计流程如下：环保液→洗剂→水→市水→纯水→IPA→烘干目前公司有三台清洗机，既：1#机→抛光完品洗净型号HKD-11108ST2#机→镀后胶合前洗净型号HKD-13132T3#机→镀前洗净型号KWT-18180T1、清洗机的构造：清洗机的类别很多，其主要构造为：①蒸馏回收槽②机体即盛装各种溶剂的槽子③烘干槽第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页④超声波四部分组成。2、清洗机各槽的作用①蒸馏回收槽通俗的称为蒸馏机，它主要有上段的冷却管和下段的加热管组成，它是通过把液体在一...
