高分子材料加工工艺VIP免费

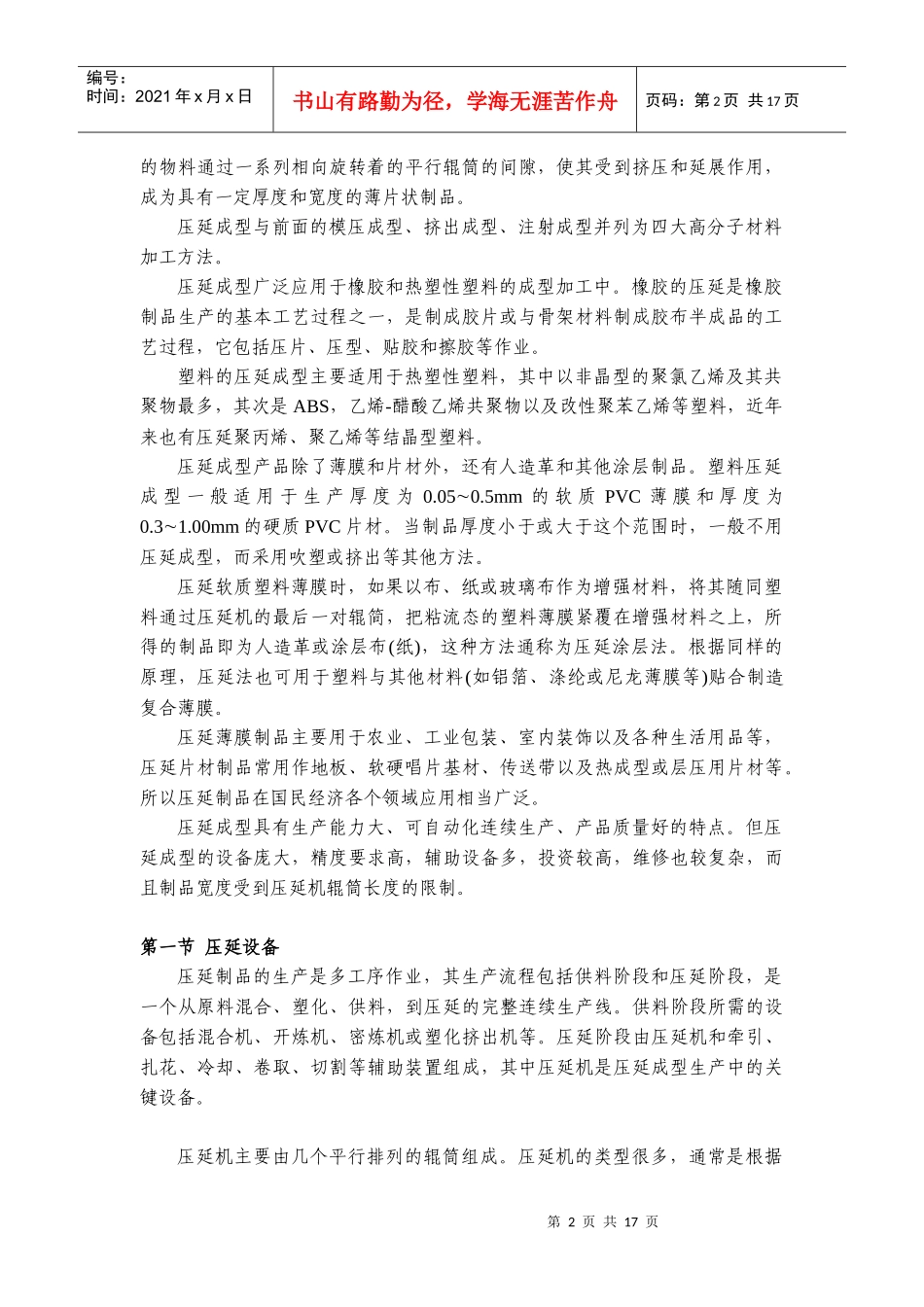

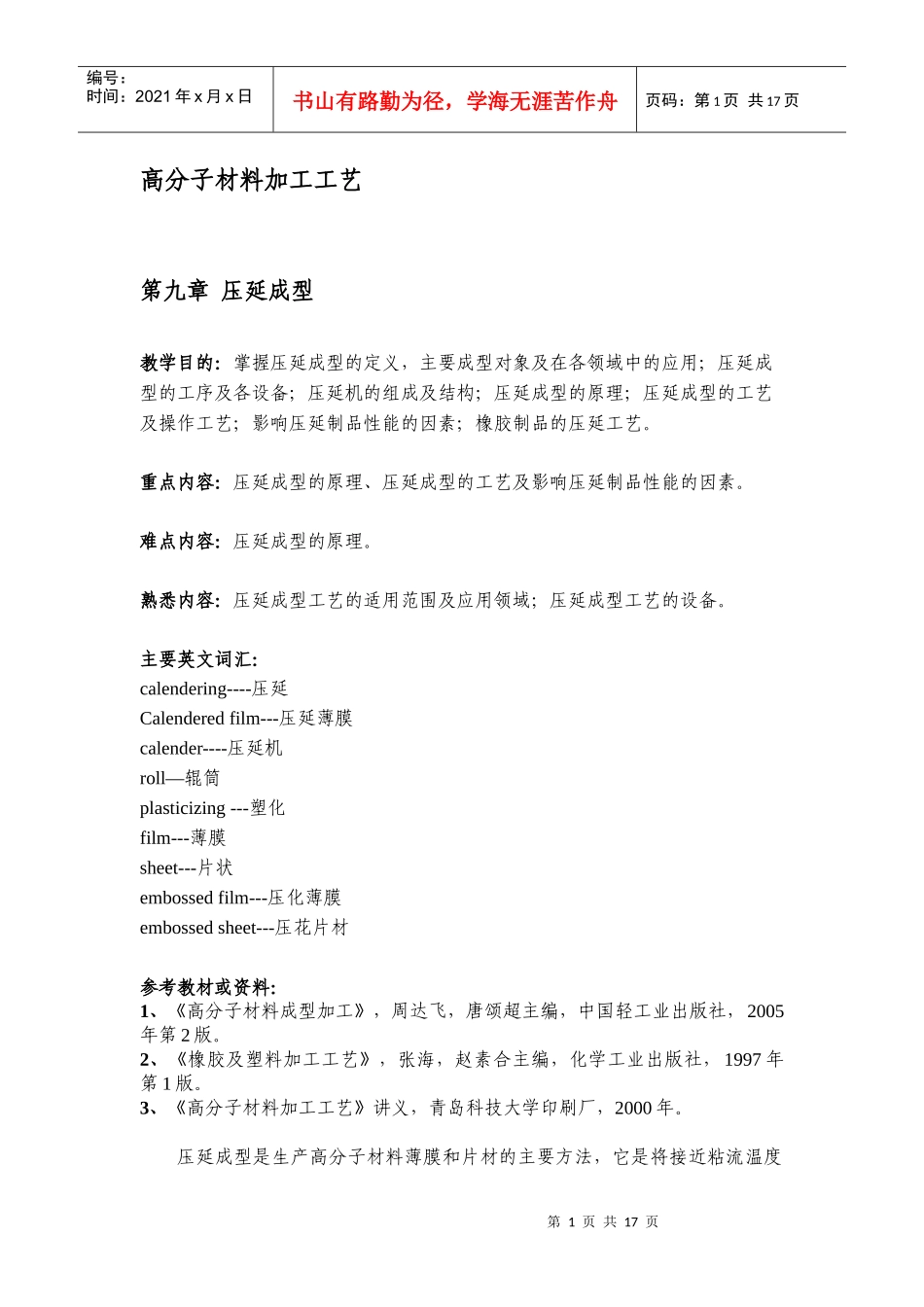

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页高分子材料加工工艺第九章压延成型教学目的：掌握压延成型的定义，主要成型对象及在各领域中的应用；压延成型的工序及各设备；压延机的组成及结构；压延成型的原理；压延成型的工艺及操作工艺；影响压延制品性能的因素；橡胶制品的压延工艺。重点内容：压延成型的原理、压延成型的工艺及影响压延制品性能的因素。难点内容：压延成型的原理。熟悉内容：压延成型工艺的适用范围及应用领域；压延成型工艺的设备。主要英文词汇：calendering----压延Calenderedfilm---压延薄膜calender----压延机roll—辊筒plasticizing---塑化film---薄膜sheet---片状embossedfilm---压化薄膜embossedsheet---压花片材参考教材或资料：1、《高分子材料成型加工》，周达飞，唐颂超主编，中国轻工业出版社，2005年第2版。2、《橡胶及塑料加工工艺》，张海，赵素合主编，化学工业出版社，1997年第1版。3、《高分子材料加工工艺》讲义，青岛科技大学印刷厂，2000年。压延成型是生产高分子材料薄膜和片材的主要方法，它是将接近粘流温度第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页的物料通过一系列相向旋转着的平行辊筒的间隙，使其受到挤压和延展作用，成为具有一定厚度和宽度的薄片状制品。压延成型与前面的模压成型、挤出成型、注射成型并列为四大高分子材料加工方法。压延成型广泛应用于橡胶和热塑性塑料的成型加工中。橡胶的压延是橡胶制品生产的基本工艺过程之一，是制成胶片或与骨架材料制成胶布半成品的工艺过程，它包括压片、压型、贴胶和擦胶等作业。塑料的压延成型主要适用于热塑性塑料，其中以非晶型的聚氯乙烯及其共聚物最多，其次是ABS，乙烯-醋酸乙烯共聚物以及改性聚苯乙烯等塑料，近年来也有压延聚丙烯、聚乙烯等结晶型塑料。压延成型产品除了薄膜和片材外，还有人造革和其他涂层制品。塑料压延成型一般适用于生产厚度为0.050.5mm的软质PVC薄膜和厚度为0.31.00mm的硬质PVC片材。当制品厚度小于或大于这个范围时，一般不用压延成型，而采用吹塑或挤出等其他方法。压延软质塑料薄膜时，如果以布、纸或玻璃布作为增强材料，将其随同塑料通过压延机的最后一对辊简，把粘流态的塑料薄膜紧覆在增强材料之上，所得的制品即为人造革或涂层布(纸)，这种方法通称为压延涂层法。根据同样的原理，压延法也可用于塑料与其他材料(如铝箔、涤纶或尼龙薄膜等)贴合制造复合薄膜。压延薄膜制品主要用于农业、工业包装、室内装饰以及各种生活用品等，压延片材制品常用作地板、软硬唱片基材、传送带以及热成型或层压用片材等。所以压延制品在国民经济各个领域应用相当广泛。压延成型具有生产能力大、可自动化连续生产、产品质量好的特点。但压延成型的设备庞大，精度要求高，辅助设备多，投资较高，维修也较复杂，而且制品宽度受到压延机辊筒长度的限制。第一节压延设备压延制品的生产是多工序作业，其生产流程包括供料阶段和压延阶段，是一个从原料混合、塑化、供料，到压延的完整连续生产线。供料阶段所需的设备包括混合机、开炼机、密炼机或塑化挤出机等。压延阶段由压延机和牵引、扎花、冷却、卷取、切割等辅助装置组成，其中压延机是压延成型生产中的关键设备。压延机主要由几个平行排列的辊筒组成。压延机的类型很多，通常是根据第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页辊筒的数目和排列形式进行分类。1、辊筒数目按辊筒数目来分，压延机有双辊、三辊、四辊、五辊，甚至六辊。双辊压延机只有一道辊隙，通常用于塑炼和压片，即开放式炼胶机或辊压机。目前以三辊和四辊压延机用得最为普遍，一般橡胶用三辊压延机较多，而塑料压延较多用四辊压延机。压延机随着辊简的数目的增加物料受压延的次数也就增加，因而可生产更薄的制品，而且厚度更均匀，表面更光滑，产品质量提高；因此四辊压延机目前正逐步取代三辊压延机。五辊和六辊压延机的压延效果当然更好，但是设备太复杂庞大，目前较少使用，只有五...
