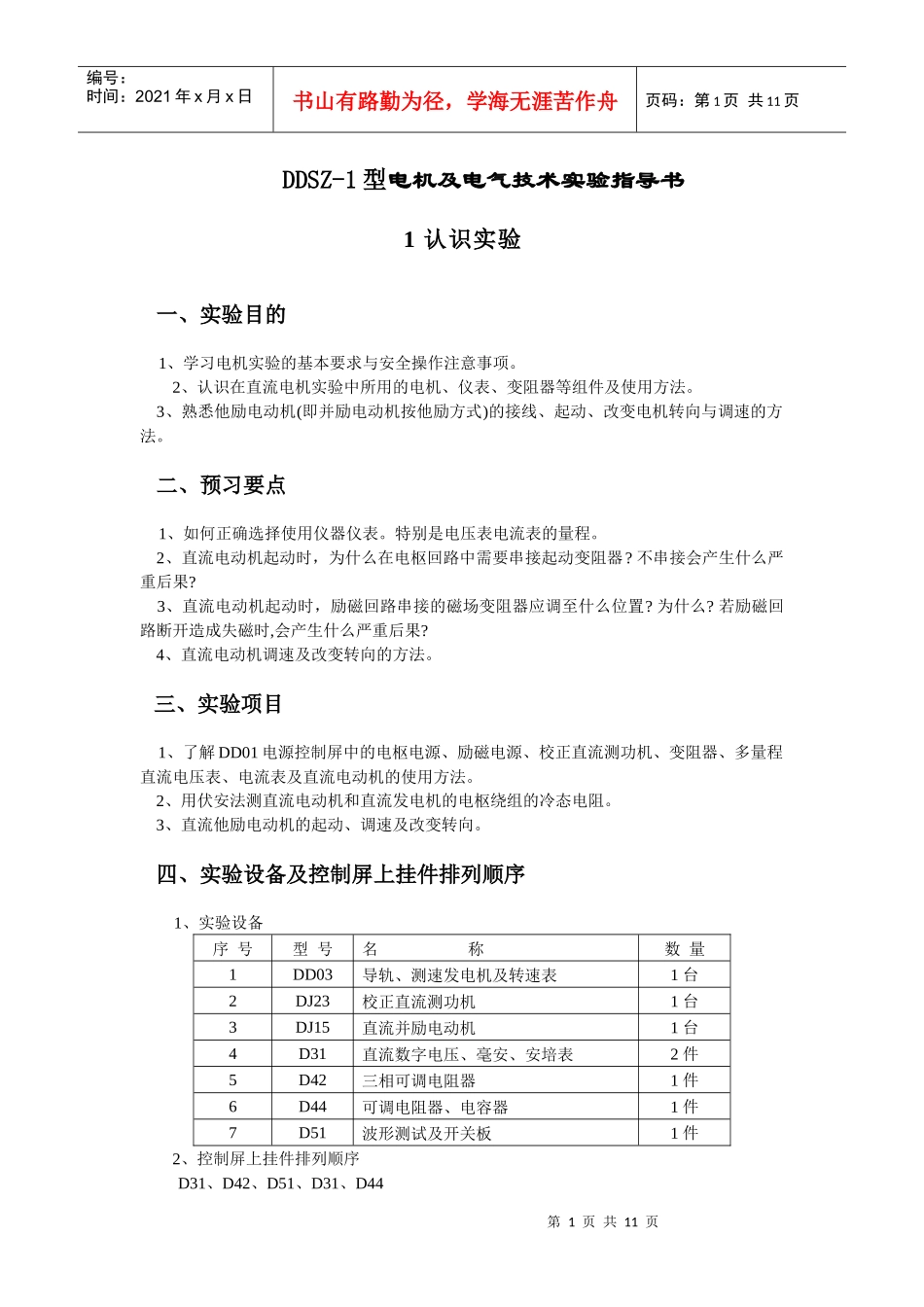

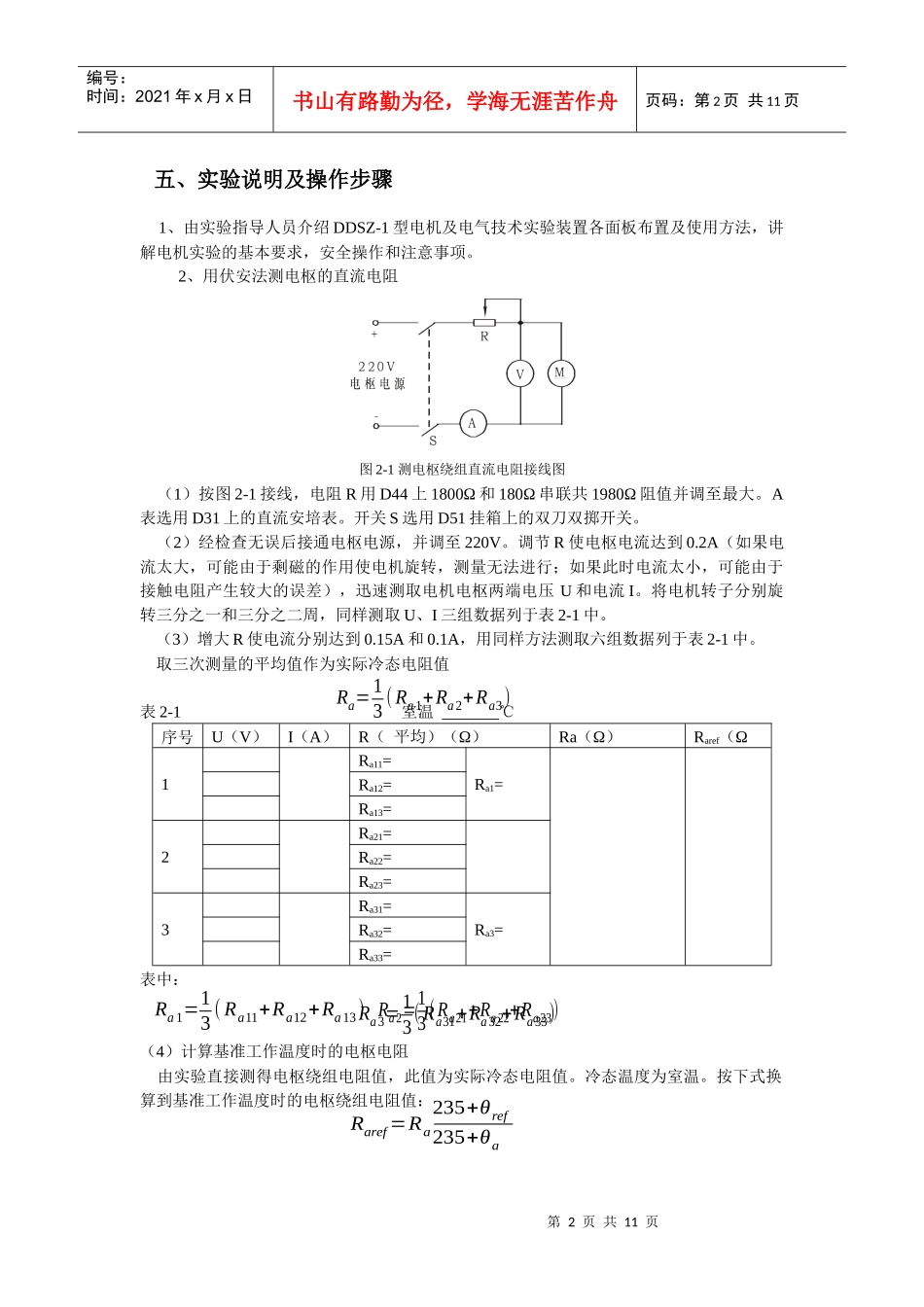

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页DDSZ-1型电机及电气技术实验指导书1认识实验一、实验目的1、学习电机实验的基本要求与安全操作注意事项。2、认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。3、熟悉他励电动机(即并励电动机按他励方式)的接线、起动、改变电机转向与调速的方法。二、预习要点1、如何正确选择使用仪器仪表。特别是电压表电流表的量程。2、直流电动机起动时，为什么在电枢回路中需要串接起动变阻器?不串接会产生什么严重后果?3、直流电动机起动时，励磁回路串接的磁场变阻器应调至什么位置?为什么?若励磁回路断开造成失磁时,会产生什么严重后果?4、直流电动机调速及改变转向的方法。三、实验项目1、了解DD01电源控制屏中的电枢电源、励磁电源、校正直流测功机、变阻器、多量程直流电压表、电流表及直流电动机的使用方法。2、用伏安法测直流电动机和直流发电机的电枢绕组的冷态电阻。3、直流他励电动机的起动、调速及改变转向。四、实验设备及控制屏上挂件排列顺序1、实验设备序号型号名称数量1DD03导轨、测速发电机及转速表1台2DJ23校正直流测功机1台3DJ15直流并励电动机1台4D31直流数字电压、毫安、安培表2件5D42三相可调电阻器1件6D44可调电阻器、电容器1件7D51波形测试及开关板1件2、控制屏上挂件排列顺序D31、D42、D51、D31、D44第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页五、实验说明及操作步骤1、由实验指导人员介绍DDSZ-1型电机及电气技术实验装置各面板布置及使用方法，讲解电机实验的基本要求，安全操作和注意事项。2、用伏安法测电枢的直流电阻图2-1测电枢绕组直流电阻接线图（1）按图2-1接线，电阻R用D44上1800Ω和180Ω串联共1980Ω阻值并调至最大。A表选用D31上的直流安培表。开关S选用D51挂箱上的双刀双掷开关。（2）经检查无误后接通电枢电源，并调至220V。调节R使电枢电流达到0.2A（如果电流太大，可能由于剩磁的作用使电机旋转，测量无法进行；如果此时电流太小，可能由于接触电阻产生较大的误差），迅速测取电机电枢两端电压U和电流I。将电机转子分别旋转三分之一和三分之二周，同样测取U、I三组数据列于表2-1中。（3）增大R使电流分别达到0.15A和0.1A，用同样方法测取六组数据列于表2-1中。取三次测量的平均值作为实际冷态电阻值表2-1室温℃序号U（V）I（A）R（平均）（Ω）Ra（Ω）Raref（Ω1Ra11=Ra1=Ra12=Ra13=2Ra21=Ra22=Ra23=3Ra31=Ra3=Ra32=Ra33=表中：Ra3=13(Ra31+Ra32+Ra33)（4）计算基准工作温度时的电枢电阻由实验直接测得电枢绕组电阻值，此值为实际冷态电阻值。冷态温度为室温。按下式换算到基准工作温度时的电枢绕组电阻值：Ra=13(Ra1+Ra2+Ra3)Ra2=13(Ra21+Ra22+Ra23)Ra1=13(Ra11+Ra12+Ra13)Raref=Ra235+θref235+θa第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页式中Raref——换算到基准工作温度时电枢绕组电阻。（Ω）。Ra——电枢绕组的实际冷态电阻。（Ω）。θref——基准工作温度，对于E级绝缘为75℃。θa——实际冷态时电枢绕组的温度。（℃）3、直流仪表、转速表和变阻器的选择直流仪表、转速表量程是根据电机的额定值和实验中可能达到的最大值来选择，变阻器根据实验要求来选用，并按电流的大小选择串联、并联或串并联的接法。（1）电压量程的选择如测量电动机两端为220V的直流电压，选用直流电压表为1000V量程档。（2）电流量程的选择因为直流并励电动机的额定电流为1.2A，测量电枢电流的电表A3可选用直流安培表的5A量程档；额定励磁电流小于0.16A，选用直流毫安表的200mA量程档。（3）电机额定转速为1600r/min，转速表选用1800r/min量程档。（4）变阻器的选择变阻器选用的原则是根据实验中所需的阻值和流过变阻器最大的电流来确定，电枢回路R1可选用D44挂件的1.3A的90Ω与90Ω串联电阻,磁场回路Rf1可选用D44挂件的0.41A的900Ω与900Ω串联电阻。4、直流他励电动机的起动准备按图2-2接线。图中直流他励电动机M用DJ15，其额定功率PN=185W，...
