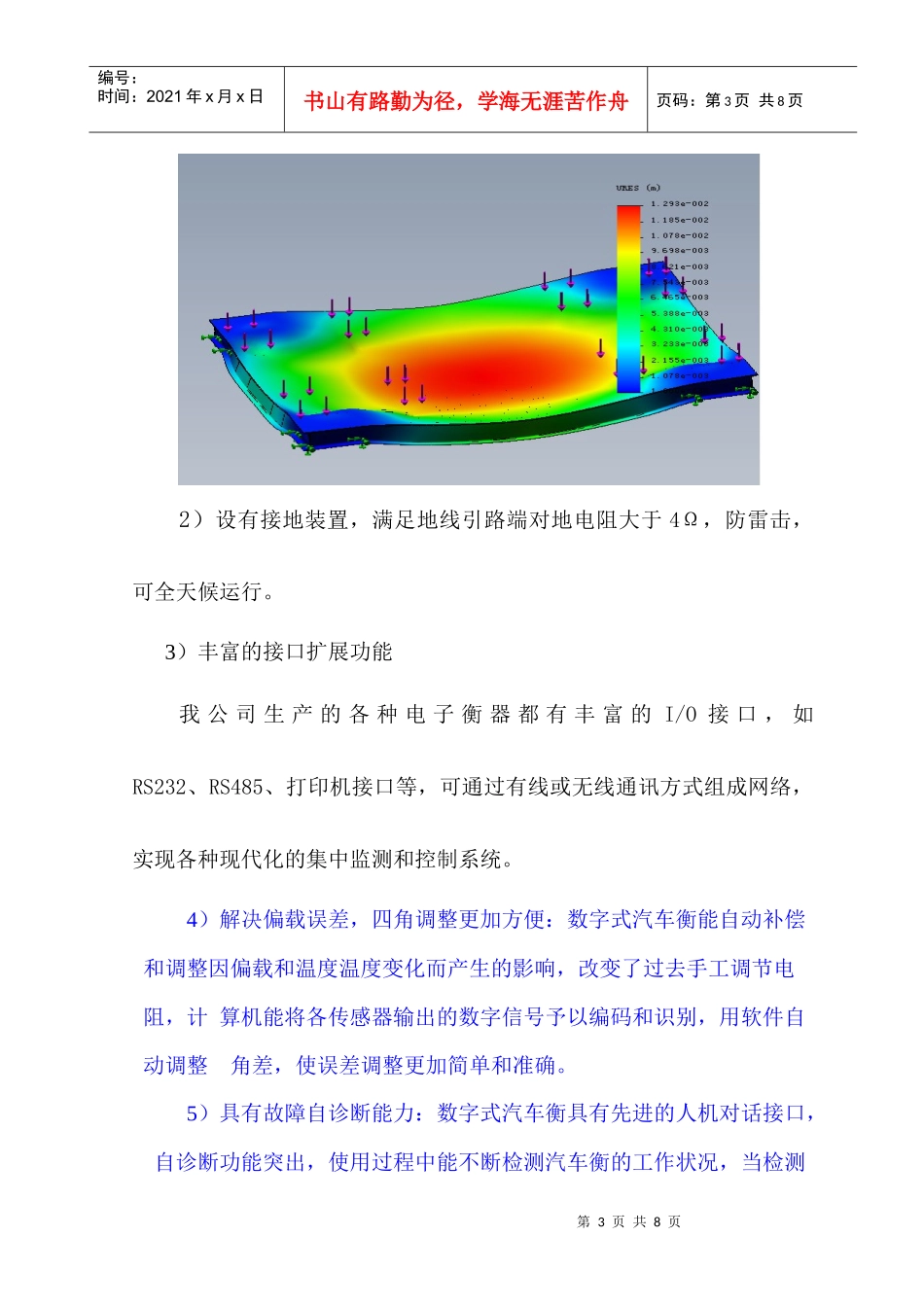

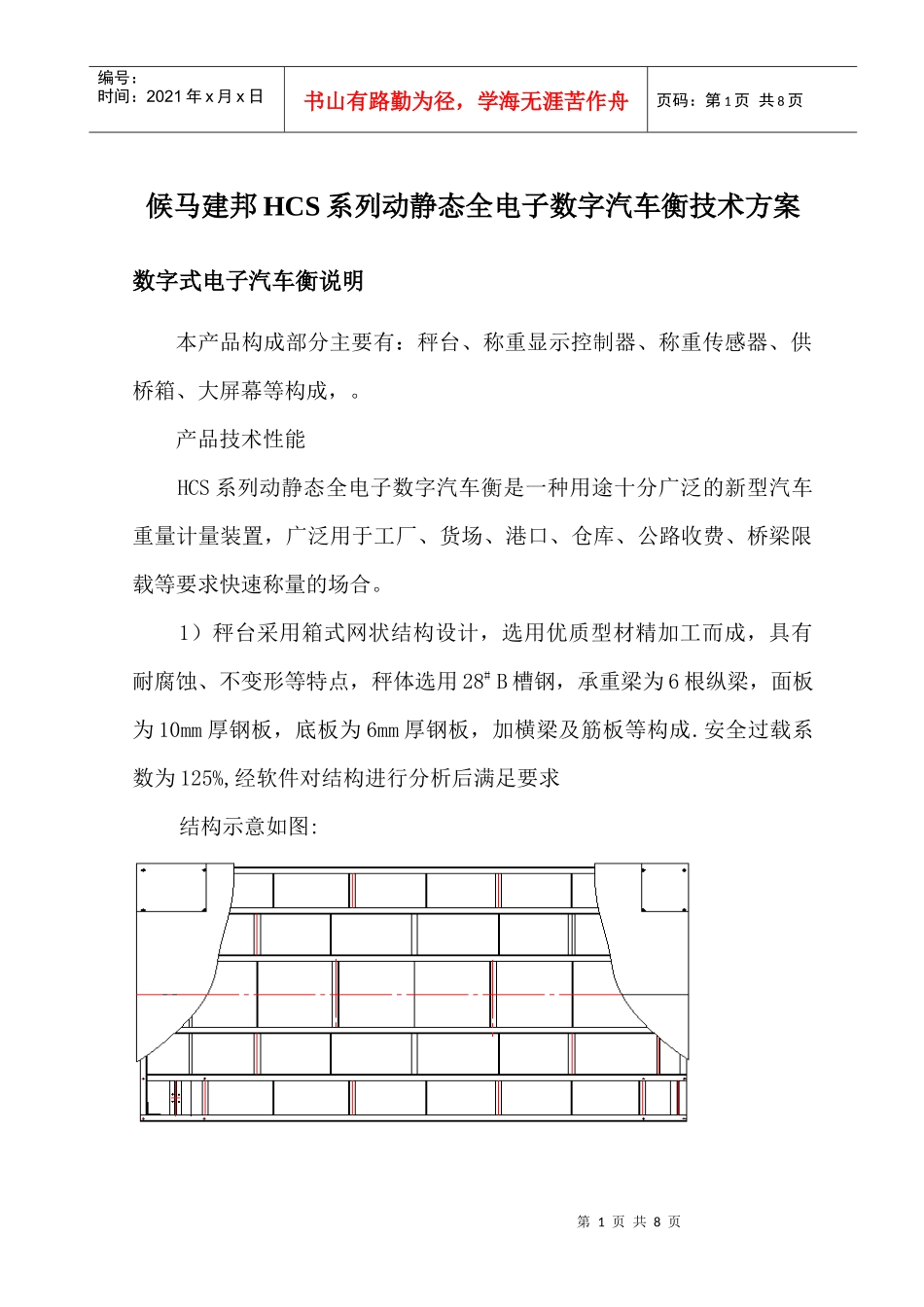

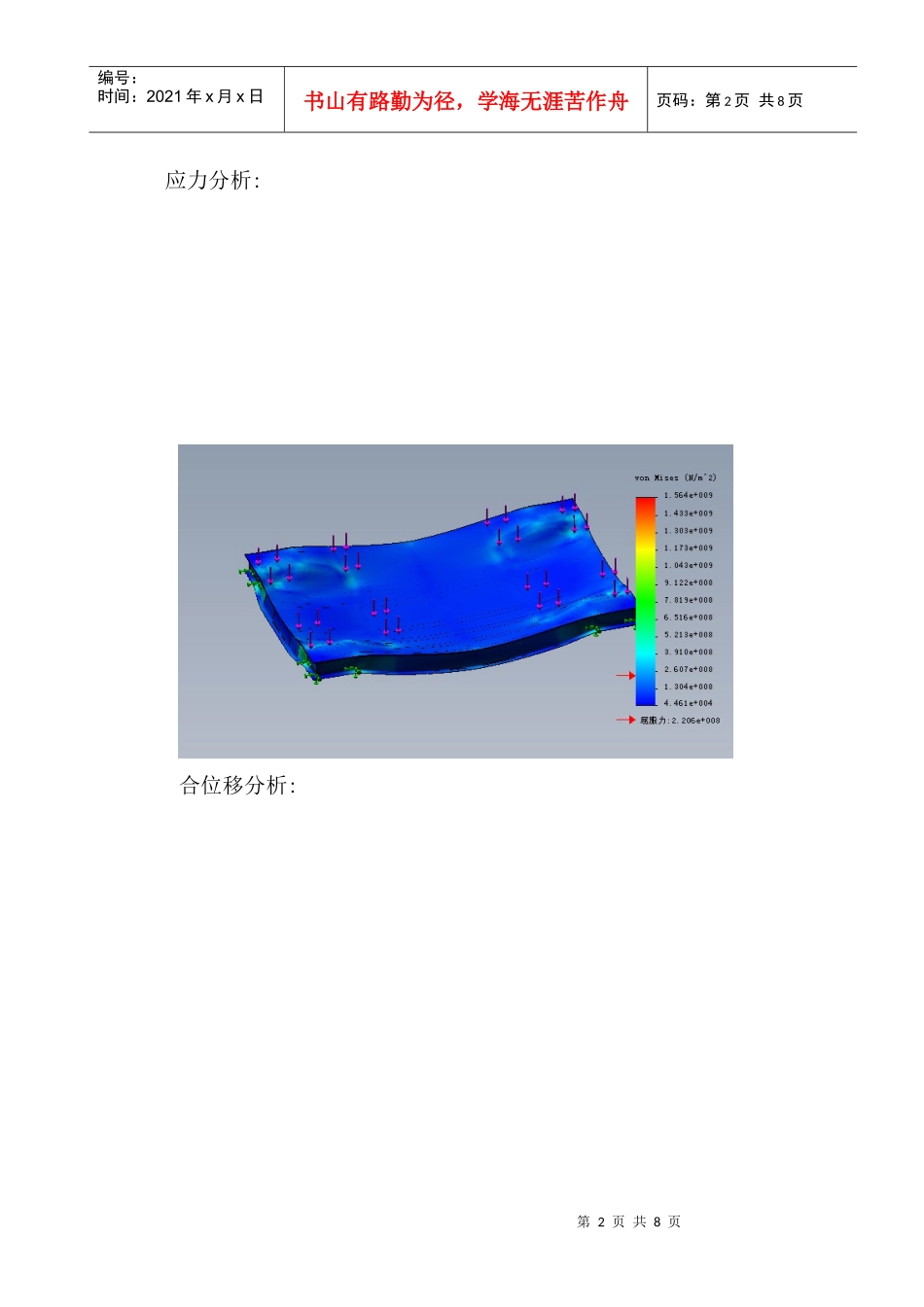

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页候马建邦HCS系列动静态全电子数字汽车衡技术方案数字式电子汽车衡说明本产品构成部分主要有：秤台、称重显示控制器、称重传感器、供桥箱、大屏幕等构成，。产品技术性能HCS系列动静态全电子数字汽车衡是一种用途十分广泛的新型汽车重量计量装置，广泛用于工厂、货场、港口、仓库、公路收费、桥梁限载等要求快速称量的场合。1）秤台采用箱式网状结构设计，选用优质型材精加工而成，具有耐腐蚀、不变形等特点，秤体选用28#B槽钢，承重梁为6根纵梁，面板为10mm厚钢板，底板为6mm厚钢板，加横梁及筋板等构成.安全过载系数为125%,经软件对结构进行分析后满足要求结构示意如图:第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页应力分析:合位移分析:第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页2）设有接地装置，满足地线引路端对地电阻大于4Ω，防雷击，可全天候运行。3）丰富的接口扩展功能我公司生产的各种电子衡器都有丰富的I/O接口，如RS232、RS485、打印机接口等，可通过有线或无线通讯方式组成网络，实现各种现代化的集中监测和控制系统。4）解决偏载误差，四角调整更加方便：数字式汽车衡能自动补偿和调整因偏载和温度温度变化而产生的影响，改变了过去手工调节电阻，计算机能将各传感器输出的数字信号予以编码和识别，用软件自动调整角差，使误差调整更加简单和准确。5）具有故障自诊断能力：数字式汽车衡具有先进的人机对话接口，自诊断功能突出，使用过程中能不断检测汽车衡的工作状况，当检测第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页到传感器故障时，能及时发出错误信号，准确判断故障点，避免了因故障而造成的损失。6）抗干扰能力强：数字传感器大部分电子元器件都安装在传感器屏蔽体内，采用高集成化、高智能化的处理单元，独立的A/D转换器和数字信号输出端口，消除了因长距离传输，电压信号低，易受干扰的问题。7）杜绝作弊现象：传输过程中数字信号采用密码保护，避免了汽车衡遭不法分子遥控，杜绝了作弊现象的出现。8）雷击能力突出：传感器内部PCB防雷击设计，提高了系统的防雷击能力。汽车衡主要的技术参数准确度：静态Ⅲ级额定载荷：80吨安全过载：Max125%数字模块分辨数：60000码数字刷新速率：50Hz环境温度：传感器：-20~50℃，仪表：0~40℃第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页相对湿度：＜95%（无凝固）称重仪电源：交流220V±15%汽车衡主要功能静态称量：随时显示秤台上物体的重量。皮重：称出空车的重量记入皮重单元。净重：实车重量减去汽车皮重，求出物料净重并记入净重单元。自动调零：空秤时由仪表自动测出秤盘重量，作为零点，记入机内。自动标定：秤台放上标准砝码，由仪表自动标出量程系数，记入机内。掉电保护功能：电源断电后仪表中的各种参数和数据都不会丢失。通讯功能：和大屏幕通讯、和计算机通讯。产品设计、制造所遵循的标准电子汽车衡根据《中华人民共和国国家标准》，GB/T7723-2001标准制造、安装、验收。第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页HCS-3.4*20-80T汽车衡报价表单位：元序号名称型号规格数量单位单价总价备注1秤台3.4*20-80T（三台面）1台2仪表1台3计算机戴尔1台4显示器三星/17寸1台5传感器HBM-20T8个6接线盒中原1个7称重管理软件独立系统1套8打印机300K1台9.UPS总计人民币（大写）：小写：元第7页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共8页3.4*20米,150T汽车衡.(原材料价格)28#槽钢:(3480/t)………………………M1=2.455*3=5.93(t)10mm面板+筋板:(3850/t)…………………M2=2*3=6(t)6mm底板:(3950/t)……………………M3=0.777*3=2.33(t)20mm传感器座(4050/t)………………M4=0.038*8=0.304(t)总价ΣS=20626+23100+9203.5+1231.1...
