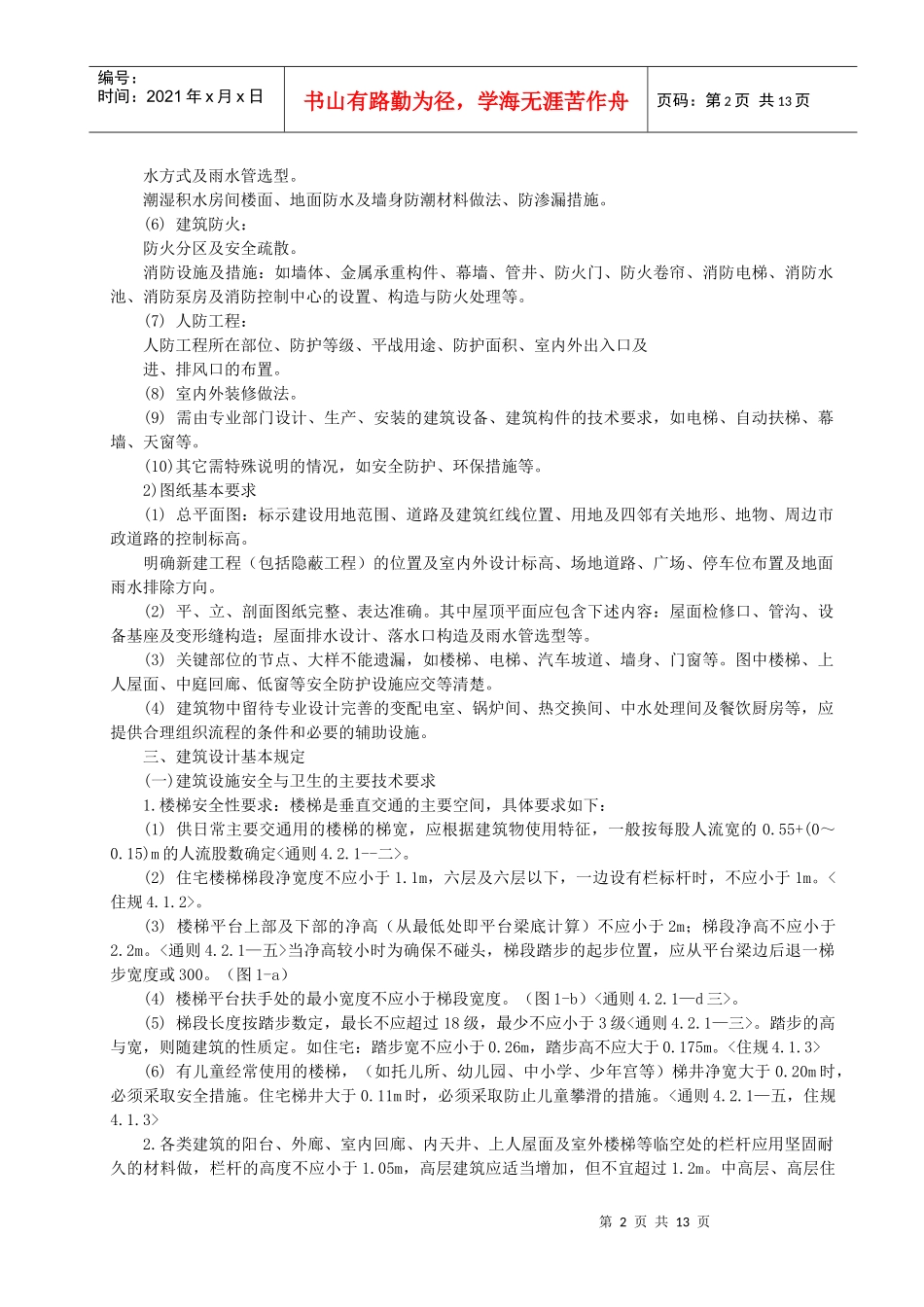

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页论文名称：施工图审查培训教材（建筑）摘要：建筑设计是房屋建设工程的“龙头”专业，是质量控制的首要部位。建造房屋的目的是要满足人们的各种使用要求和物质与功能的需要。但是这些目标的实现，首先必须以保障人身安全为前提，同时不影响大众利益，不破坏周围环境。施工图技术性审查就是对施工图设计文件中涉及安全、卫生、环保及公众利益方面进行审查，主要包括以下内容：关键字：施工图审查教材第一篇建筑部分一、总则建筑设计是房屋建设工程的“龙头”专业，是质量控制的首要部位。建造房屋的目的是要满足人们的各种使用要求和物质与功能的需要。但是这些目标的实现，首先必须以保障人身安全为前提，同时不影响大众利益，不破坏周围环境。施工图技术性审查就是对施工图设计文件中涉及安全、卫生、环保及公众利益方面进行审查，主要包括以下内容：1.是否符合《工程建设标准强制性条文》和其他有关工程建设强制性标准。2.地基基础和结构设计等是否安全。3.是否符合公众利益。4.施工图是否达到规定的设计深度要求。5.是否符珍贵作为设计依据的政府有关部门的批准文件要求。下面就根据强制性条文精神与建筑工程施工图设计文件审查要点的有关问题作一介绍。二、建筑施工图编制深度要求1.编制依据：建设、规划、消防、人防等主管部门对本工程的审批文件是否得到落实，如人防工程平战结合用途及规模、室外出口等是否符合人防批件的规定；现行国家及地方有关本建筑设计的工程建设规范、规程是否齐全、正确，是否为有效版本。2.规划要求：建筑工程设计是否符合规划批准的建设用地位置，建筑面积及控制高度是否在规划许可的范围内。3.施工图深度：1)设计说明基本内容(1)编制依据：主管部门的审批文件、工程建设标准。(2)工程概况：建设地点、用地概貌、建筑等级、设计使用年限、抗震设防烈度、结构类型、建筑布局、建筑面积、建筑层数与高度。(3)主要部位材料做法，如墙体、屋面、门窗等（属于民用建筑节能设计范围工程可与（节能设计）段合并）。(4)节能设计：严寒和寒冷地区居住建筑应说明建筑物的体形系数、耗热量指标及主要部位围护结构材料做法、传热系数等。夏热冬冷地区居住建筑应说明建筑物体形系数及主要部位围护结构材料做法、传热系数、热惰性指标等。(5)防水设计：地下工程防水等级设防要求、选用防水卷材或涂料材质及厚度、变形缝构造及其它截水、排水措施。屋面防水等级及设防要求、选用防水卷材或涂料材质及厚度、屋面排第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页水方式及雨水管选型。潮湿积水房间楼面、地面防水及墙身防潮材料做法、防渗漏措施。(6)建筑防火：防火分区及安全疏散。消防设施及措施：如墙体、金属承重构件、幕墙、管井、防火门、防火卷帘、消防电梯、消防水池、消防泵房及消防控制中心的设置、构造与防火处理等。(7)人防工程：人防工程所在部位、防护等级、平战用途、防护面积、室内外出入口及进、排风口的布置。(8)室内外装修做法。(9)需由专业部门设计、生产、安装的建筑设备、建筑构件的技术要求，如电梯、自动扶梯、幕墙、天窗等。(10)其它需特殊说明的情况，如安全防护、环保措施等。2)图纸基本要求(1)总平面图：标示建设用地范围、道路及建筑红线位置、用地及四邻有关地形、地物、周边市政道路的控制标高。明确新建工程（包括隐蔽工程）的位置及室内外设计标高、场地道路、广场、停车位布置及地面雨水排除方向。(2)平、立、剖面图纸完整、表达准确。其中屋顶平面应包含下述内容：屋面检修口、管沟、设备基座及变形缝构造；屋面排水设计、落水口构造及雨水管选型等。(3)关键部位的节点、大样不能遗漏，如楼梯、电梯、汽车坡道、墙身、门窗等。图中楼梯、上人屋面、中庭回廊、低窗等安全防护设施应交等清楚。(4)建筑物中留待专业设计完善的变配电室、锅炉间、热交换间、中水处理间及餐饮厨房等，应提供合理组织流程的条件和必要的辅助设施。三、建筑设计基本规定(一)建筑设施安全与卫生的主要技术要求1.楼...
