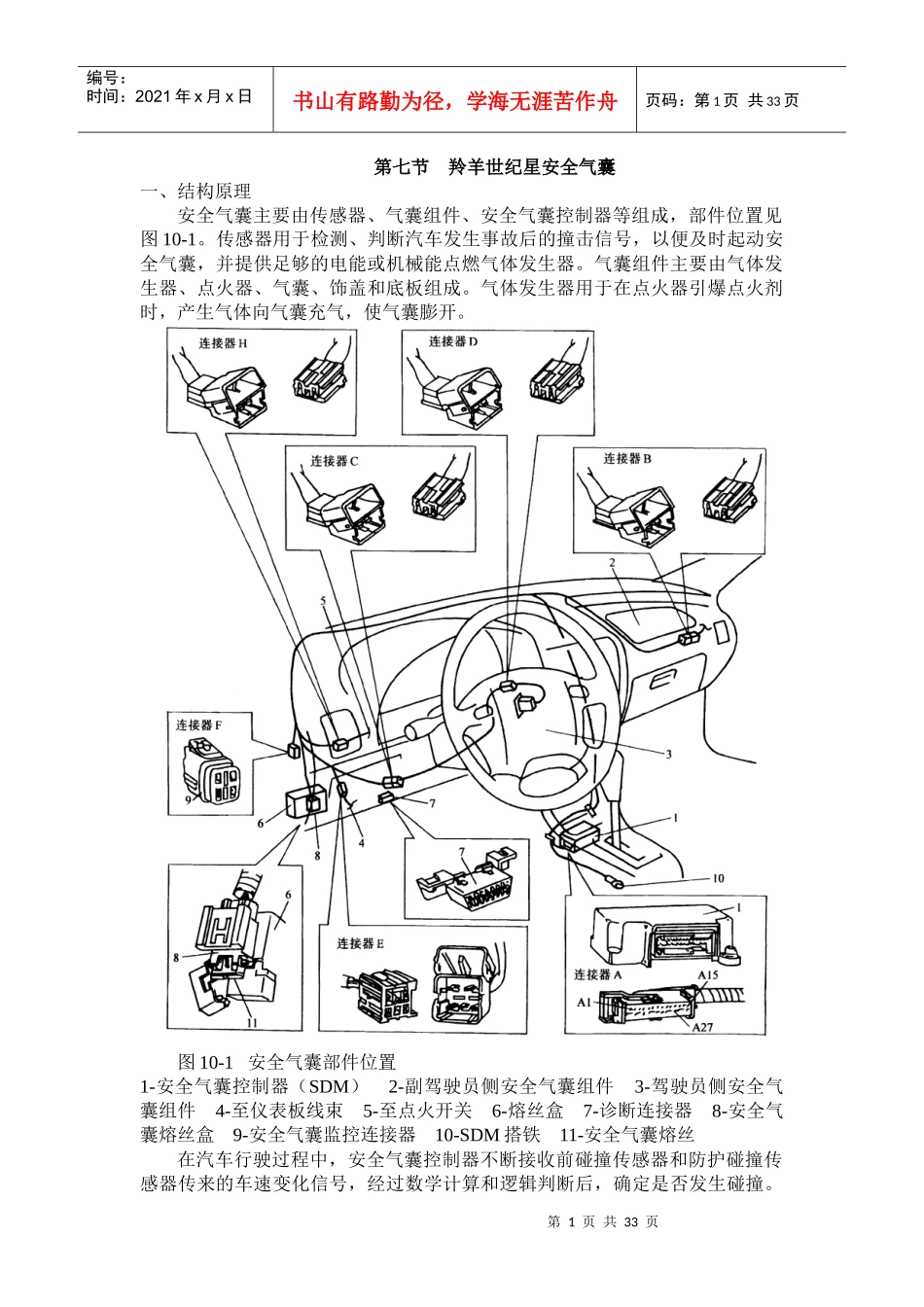

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页第七节羚羊世纪星安全气囊一、结构原理安全气囊主要由传感器、气囊组件、安全气囊控制器等组成，部件位置见图10-1。传感器用于检测、判断汽车发生事故后的撞击信号，以便及时起动安全气囊，并提供足够的电能或机械能点燃气体发生器。气囊组件主要由气体发生器、点火器、气囊、饰盖和底板组成。气体发生器用于在点火器引爆点火剂时，产生气体向气囊充气，使气囊膨开。图10-1安全气囊部件位置1-安全气囊控制器（SDM）2-副驾驶员侧安全气囊组件3-驾驶员侧安全气囊组件4-至仪表板线束5-至点火开关6-熔丝盒7-诊断连接器8-安全气囊熔丝盒9-安全气囊监控连接器10-SDM搭铁11-安全气囊熔丝在汽车行驶过程中，安全气囊控制器不断接收前碰撞传感器和防护碰撞传感器传来的车速变化信号，经过数学计算和逻辑判断后，确定是否发生碰撞。第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页当判断结果为发生碰撞时，立即运行控制点火的软件程序，并向点火电路发出点火指令引爆点火剂，点火剂引爆时产生大量热量，使气体发生器内部的充气剂受热分解释放气体对SRS气囊充气。安全气囊控制器还要对控制组件中关键部件的电路不断进行诊断测试，并通过SRS报警灯和存储在存储器中的故障码来显示测试结果。仪表板上的SRS报警灯可直接向驾驶员提供安全气囊系统的状态信息。逻辑存储器中的状态信息和故障码可用专用仪器或通过特定方式从串行通讯接口调出，以供装配检查与维修参考。安全气囊电路见图10-2，SDM连接器端子布置见图10-3，其端子说明见表10-1。图10-2安全气囊电路1-安全气囊控制器（SDM）2-副驾驶员侧安全气囊组件3-驾驶员侧安全气囊组件4-连接线圈5-电阻（未装备副驾驶员侧安全气囊时）6-至诊断连接器7-至ECM等8-组合仪表9-熔丝盒10-安全气囊熔丝盒11-安全气囊监控连接器12-点火开关13-接蓄电池正极14-搭铁15-短接条羚羊世纪星安全气囊原理：KEY-ON，来自KEY控制的15A保险向SRSECUA5脚供电，SRSECU开始工作，进行自检，指示灯闪6次后熄灭表示系统正常。发生碰撞且角度和强度符合额定值，SRSECU会同时控制气囊引爆，以保护乘员。其中，主气囊的电源由A10共给，经A11回路，引爆传爆管。副气囊的点火电源由AP3#供入，经A14回路，进行引爆。注：本车的SRS非标准配置，如未安装副气囊，则会在引爆管电路中并联一个电阻，为限流替代。第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页图10-3SDM连接器端子布置表10-1SDM连接器端子说明端子功用端子功用A5点火正极A6搭铁A7报警灯A9串行数据A10驾驶员侧安全气囊高A13副驾驶员侧安全气囊高A11低A14低A27故障诊断开关二、故障诊断（一）、故障自诊断1、读取故障码（1）用安全气囊（AIRBAG）报警灯读取故障码1）接通点火开关，等到待约20S。2）用短接线将安全气囊监控连接器上的故障诊断开关端子和搭铁端子短接，见图10-4。3）根据仪表板AIRBAG报警灯的闪亮情况读取故障码见图10-5。第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页图10-4安全气囊监控连接器位置图10-5AIRBAG报警灯位置1-安全气囊监控连接器2-故障1-AIRBAG报警灯2-副驾驶员安全气囊诊断开关端子3-搭铁端子3-传感及诊断组件（SDM）4-驾驶员安全气囊（2）用铃木扫描工具Tech—1读取故障码1）按图10-6所示连接扫描仪。2）接通点火开关。3）按仪器指示读取故障码。2、清除故障码（1）接通点火开关，等待约20S。（2）用短接线将安全气囊监控连接器上的故障诊断开关端子与搭铁端子进行短接，约1S后断开短接线，保持约1S后将开关端子与搭铁端子短接。如此循环操作5次，见图10-7，即可清除故障码。图10-6连接扫描仪图10-7清除故障码1-数据链路连接器2-16/14端子数据1-安全气囊监控连接器2-短接线链路转换器3-数据链路接接线（DLC）3-搭铁端子4-故障诊断开关端子4-Tech-1安全气囊故障诊断模块5-扫描仪（Tech-1,09931-76011）（3）重新读取故障码，应显示正常故障码1...
