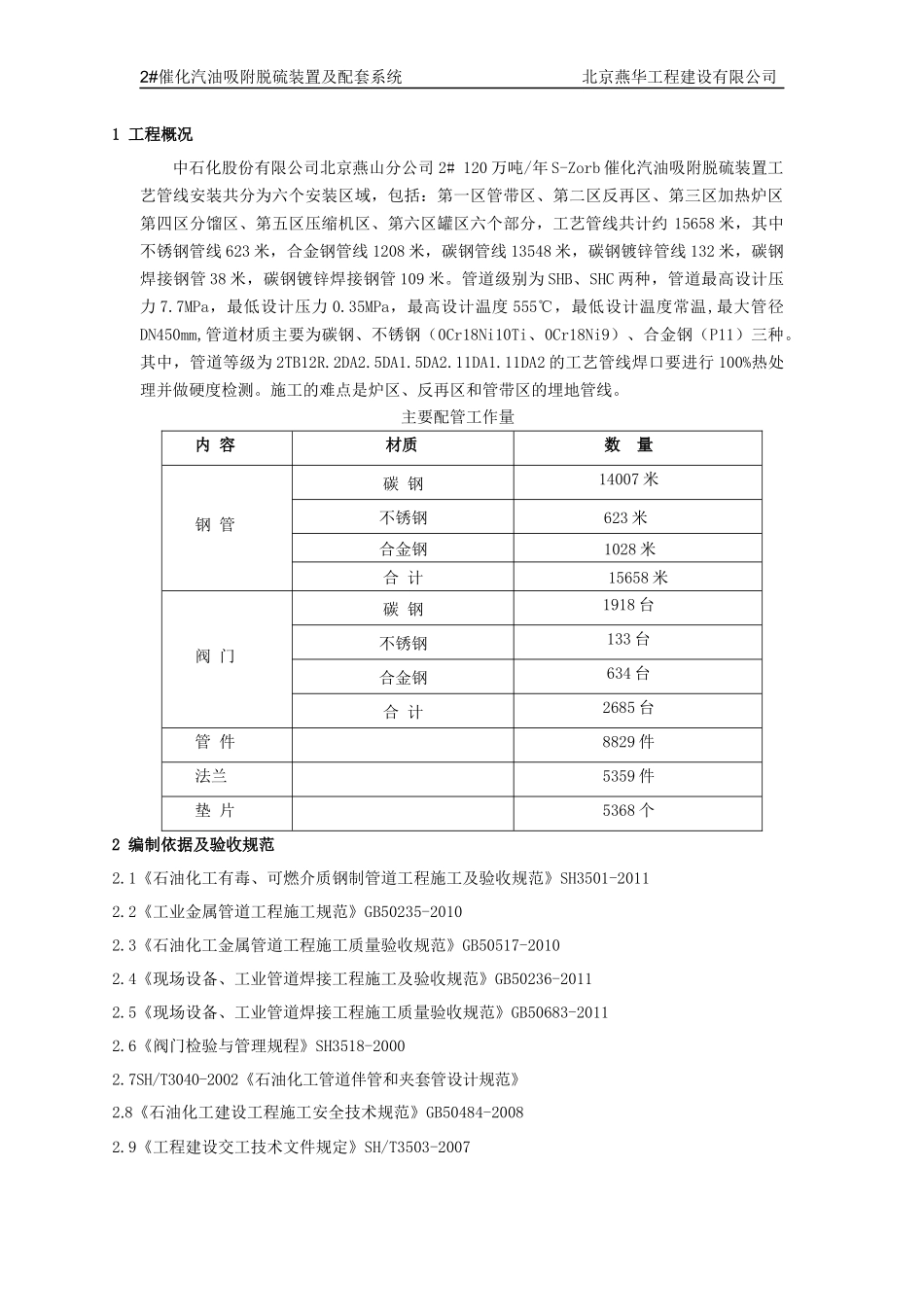

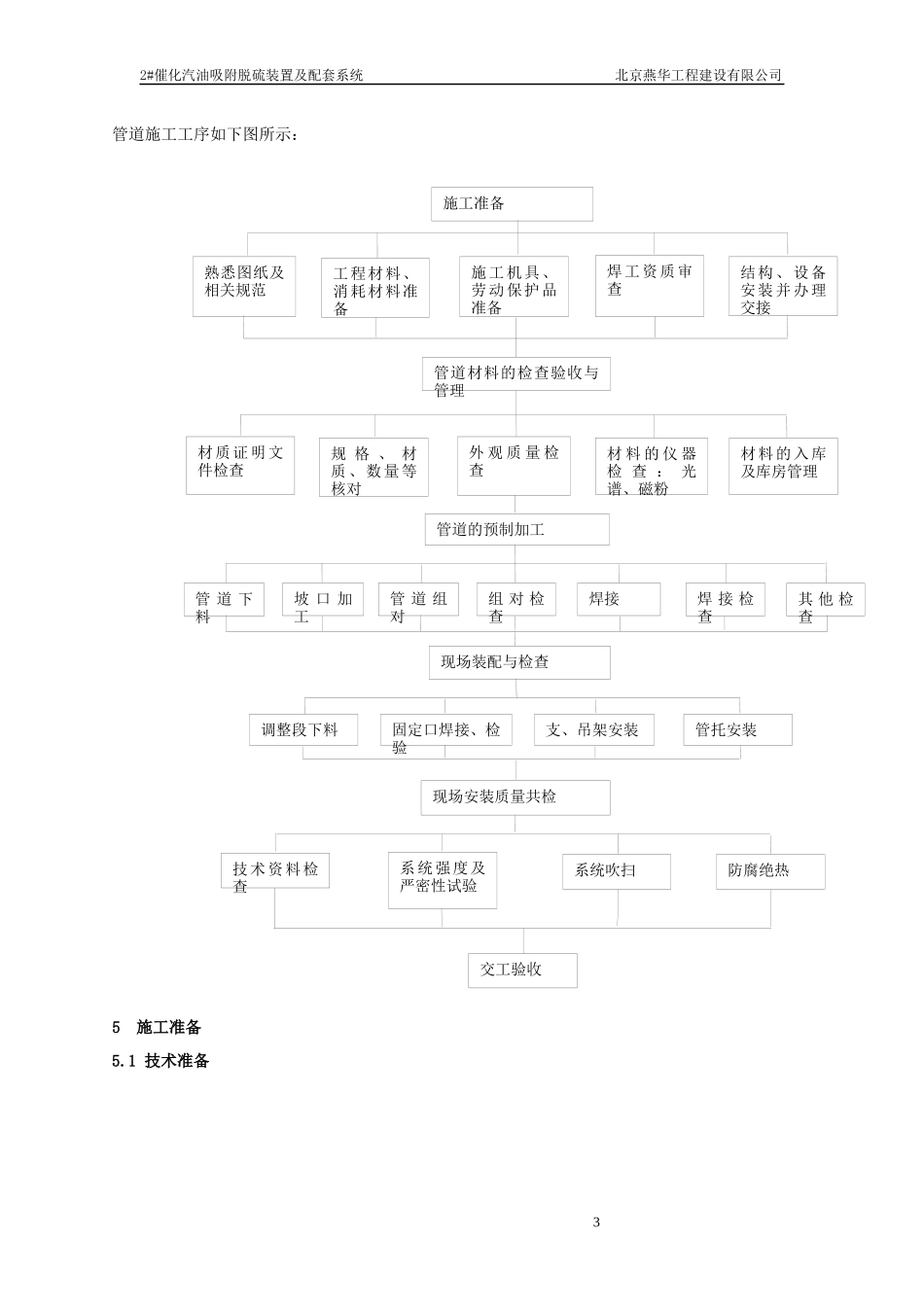

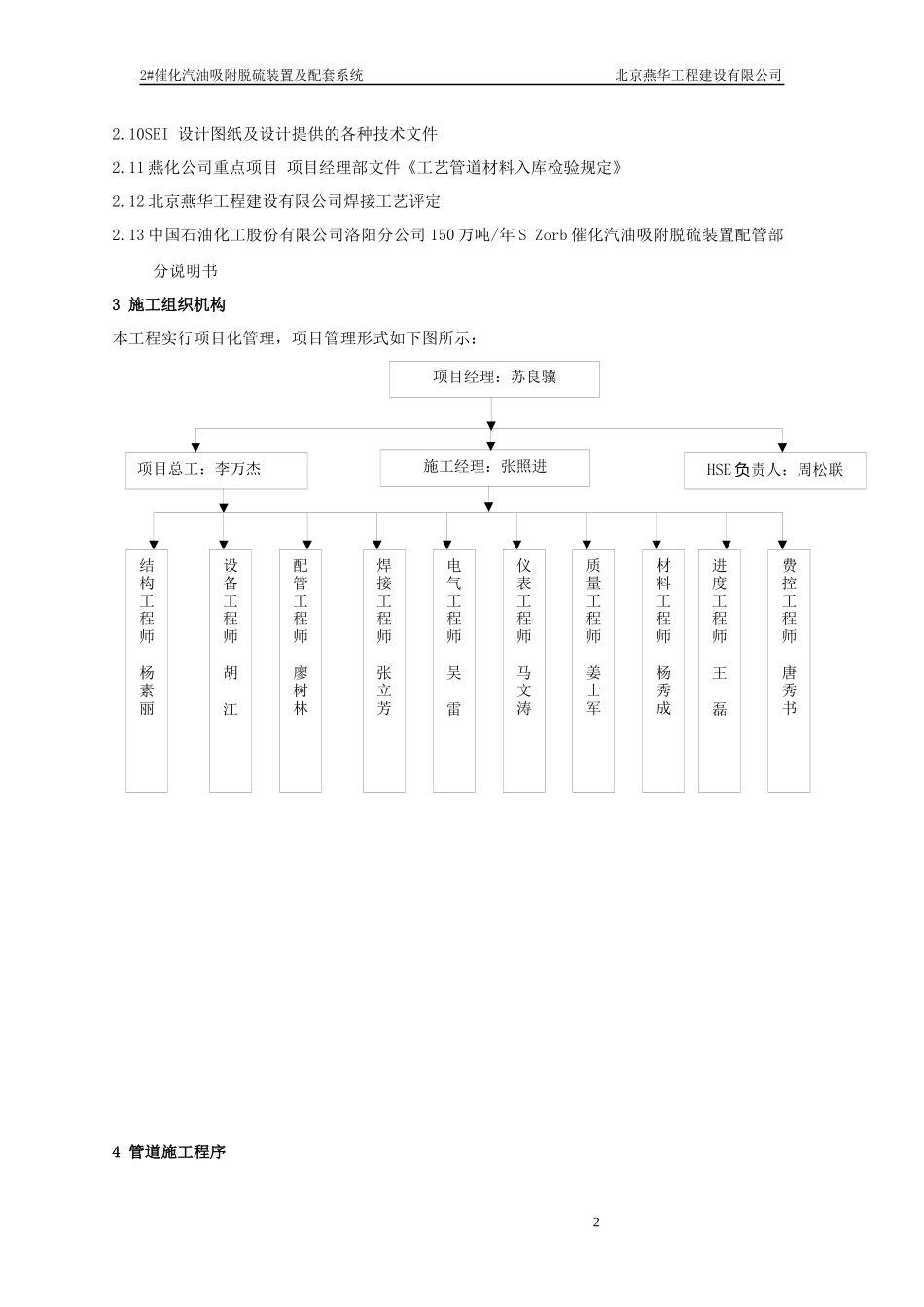

2#催化汽油吸附脱硫装置及配套系统北京燕华工程建设有限公司1工程概况中石化股份有限公司北京燕山分公司2#120万吨/年S-Zorb催化汽油吸附脱硫装置工艺管线安装共分为六个安装区域，包括：第一区管带区、第二区反再区、第三区加热炉区第四区分馏区、第五区压缩机区、第六区罐区六个部分，工艺管线共计约15658米，其中不锈钢管线623米，合金钢管线1208米，碳钢管线13548米，碳钢镀锌管线132米，碳钢焊接钢管38米，碳钢镀锌焊接钢管109米。管道级别为SHB、SHC两种，管道最高设计压力7.7MPa，最低设计压力0.35MPa，最高设计温度555℃，最低设计温度常温,最大管径DN450mm,管道材质主要为碳钢、不锈钢（0Cr18Ni10Ti、0Cr18Ni9）、合金钢（P11）三种。其中，管道等级为2TB12R.2DA2.5DA1.5DA2.11DA1.11DA2的工艺管线焊口要进行100%热处理并做硬度检测。施工的难点是炉区、反再区和管带区的埋地管线。主要配管工作量内容材质数量钢管碳钢14007米不锈钢623米合金钢1028米合计15658米阀门碳钢1918台不锈钢133台合金钢634台合计2685台管件8829件法兰5359件垫片5368个2编制依据及验收规范2.1《石油化工有毒、可燃介质钢制管道工程施工及验收规范》SH3501-20112.2《工业金属管道工程施工规范》GB50235-20102.3《石油化工金属管道工程施工质量验收规范》GB50517-20102.4《现场设备、工业管道焊接工程施工及验收规范》GB50236-20112.5《现场设备、工业管道焊接工程施工质量验收规范》GB50683-20112.6《阀门检验与管理规程》SH3518-20002.7SH/T3040-2002《石油化工管道伴管和夹套管设计规范》2.8《石油化工建设工程施工安全技术规范》GB50484-20082.9《工程建设交工技术文件规定》SH/T3503-2007项目总工：李万杰施工经理：张照进HSE负责人：周松联结构工程师杨素丽设备工程师胡江配管工程师廖树林焊接工程师张立芳电气工程师吴雷质量工程师姜士军进度工程师王磊费控工程师唐秀书材料工程师杨秀成仪表工程师马文涛项目经理：苏良骥2#催化汽油吸附脱硫装置及配套系统北京燕华工程建设有限公司2.10SEI设计图纸及设计提供的各种技术文件2.11燕化公司重点项目项目经理部文件《工艺管道材料入库检验规定》2.12北京燕华工程建设有限公司焊接工艺评定2.13中国石油化工股份有限公司洛阳分公司150万吨/年SZorb催化汽油吸附脱硫装置配管部分说明书3施工组织机构本工程实行项目化管理，项目管理形式如下图所示：4管道施工程序2熟悉图纸及相关规范施工准备工程材料、消耗材料准备施工机具、劳动保护品准备焊工资质审查结构、设备安装并办理交接管道材料的检查验收与管理材质证明文件检查规格、材质、数量等核对外观质量检查材料的仪器检查：光谱、磁粉材料的入库及库房管理管道的预制加工管道下料坡口加工管道组对组对检查焊接检查焊接其他检查现场装配与检查调整段下料固定口焊接、检验支、吊架安装管托安装现场安装质量共检技术资料检查系统强度及严密性试验系统吹扫防腐绝热交工验收2#催化汽油吸附脱硫装置及配套系统北京燕华工程建设有限公司管道施工工序如下图所示：5施工准备5.1技术准备3第4页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页5.1.1熟悉施工图纸、有关技术文件、规范及标准，如有质疑，做好记录，与相关部门进行图纸会审，并进行设计交底。5.1.2认真校对图纸用料，对所用材质、规格、数量等进行统计。对工艺流程图及平、立面布置图、管段图要进行整体校对。5.1.3熟悉设计文件和有关施工方面的程序文件，并以此为依据编制施工方案，并对班组进行技术交底。5.1.4在单线图上标注焊口号（对接焊缝和承插焊缝分别编号），编制无损检测一次委托单。根据施工图纸对现场进行实地勘察，确定预制深度。5.1.5向监理部提交管道无损检测一次委托单，经监理审核后交检测机构。5.1.6根据设计文件划分工艺管线试压系统，绘制系统流程简图，编制工艺配管吹扫、试压方案。5.2其它准备5.2.1参加施工的人员已经经过专业技术培训，持证上岗，并全部接受入厂各级安全教育。5.2.2担任管道焊接的焊工必须经过焊接基本知识和实际操作技能的培训，并取得相应的锅炉压力容器压力管道焊工...
