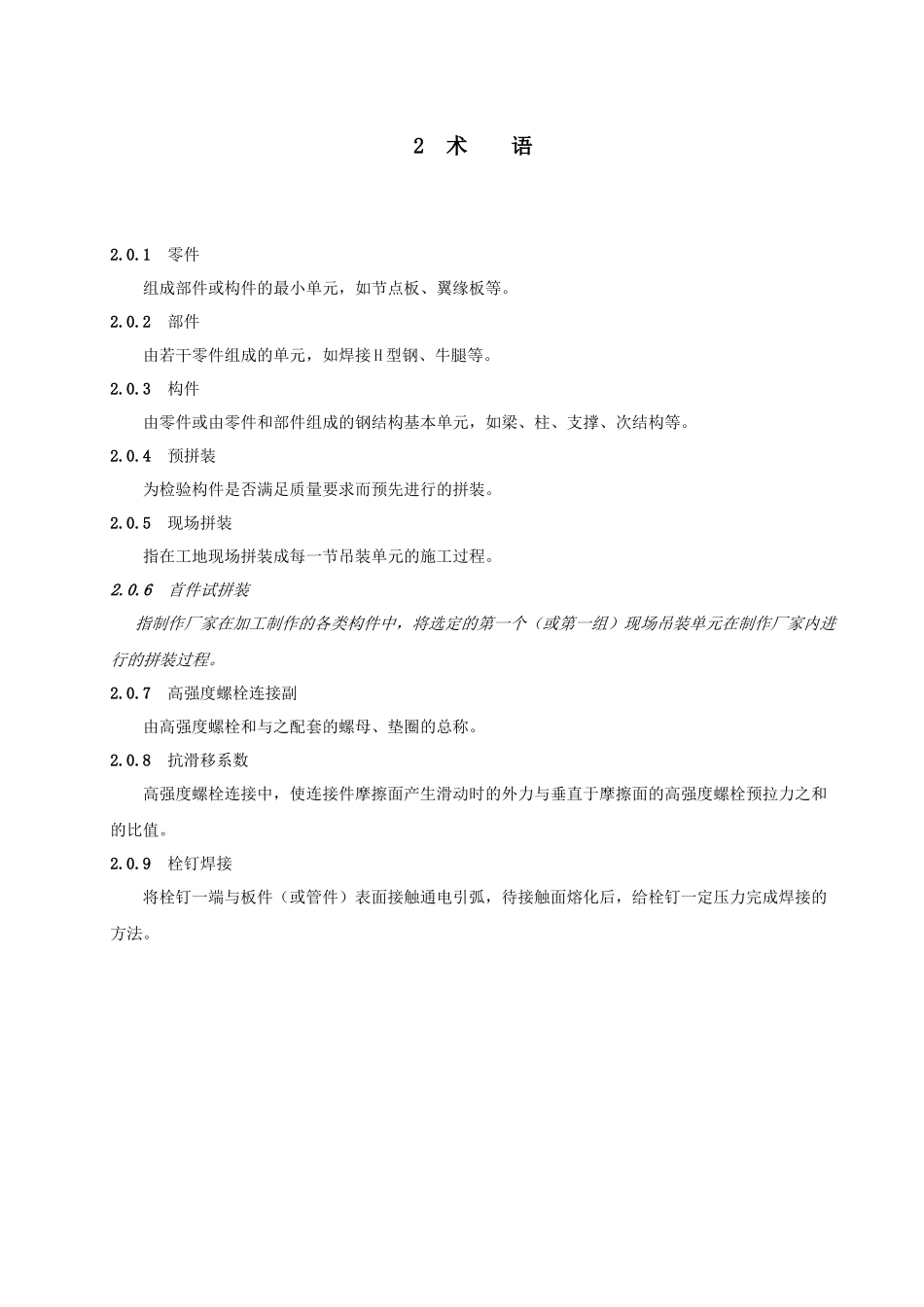

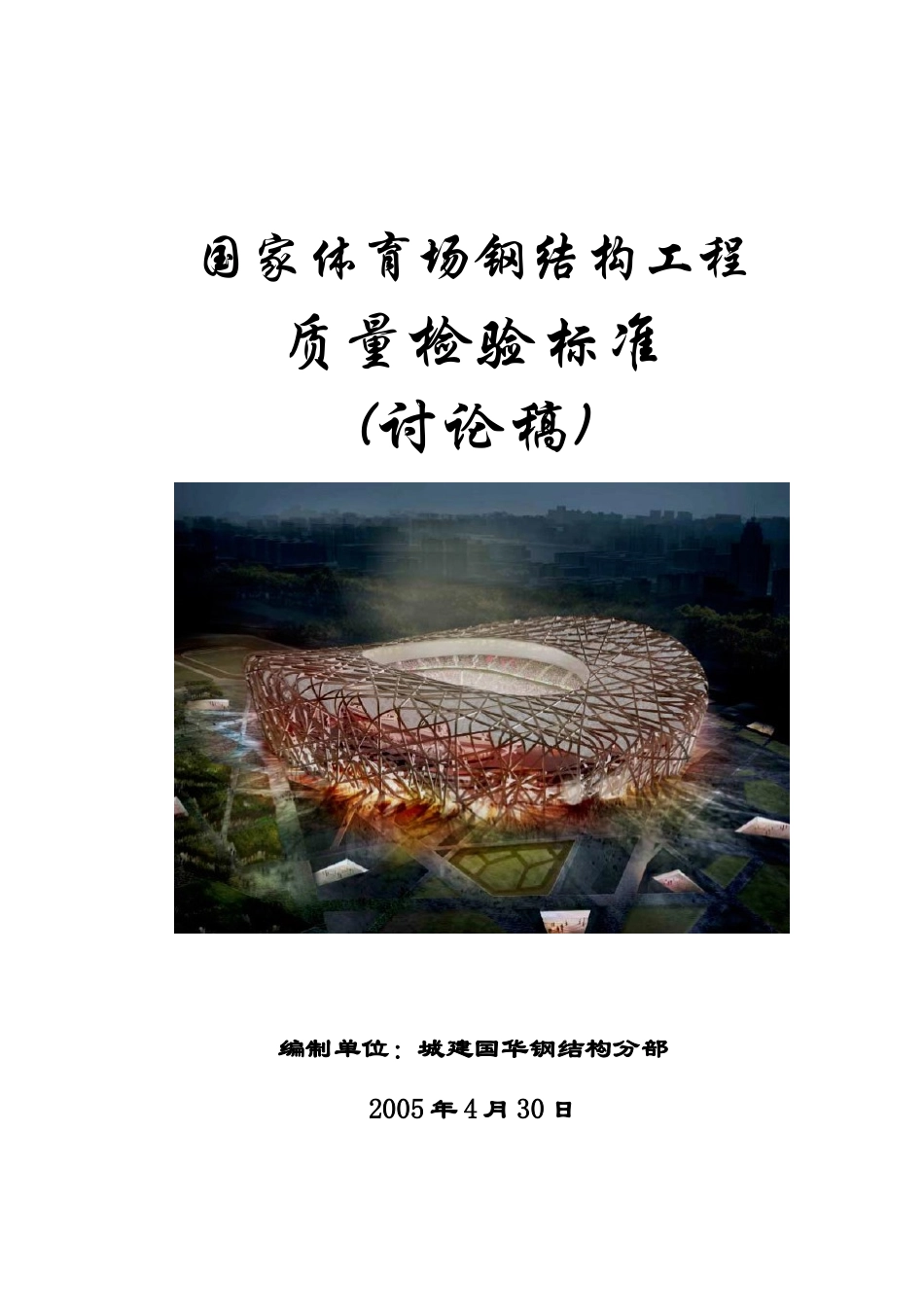

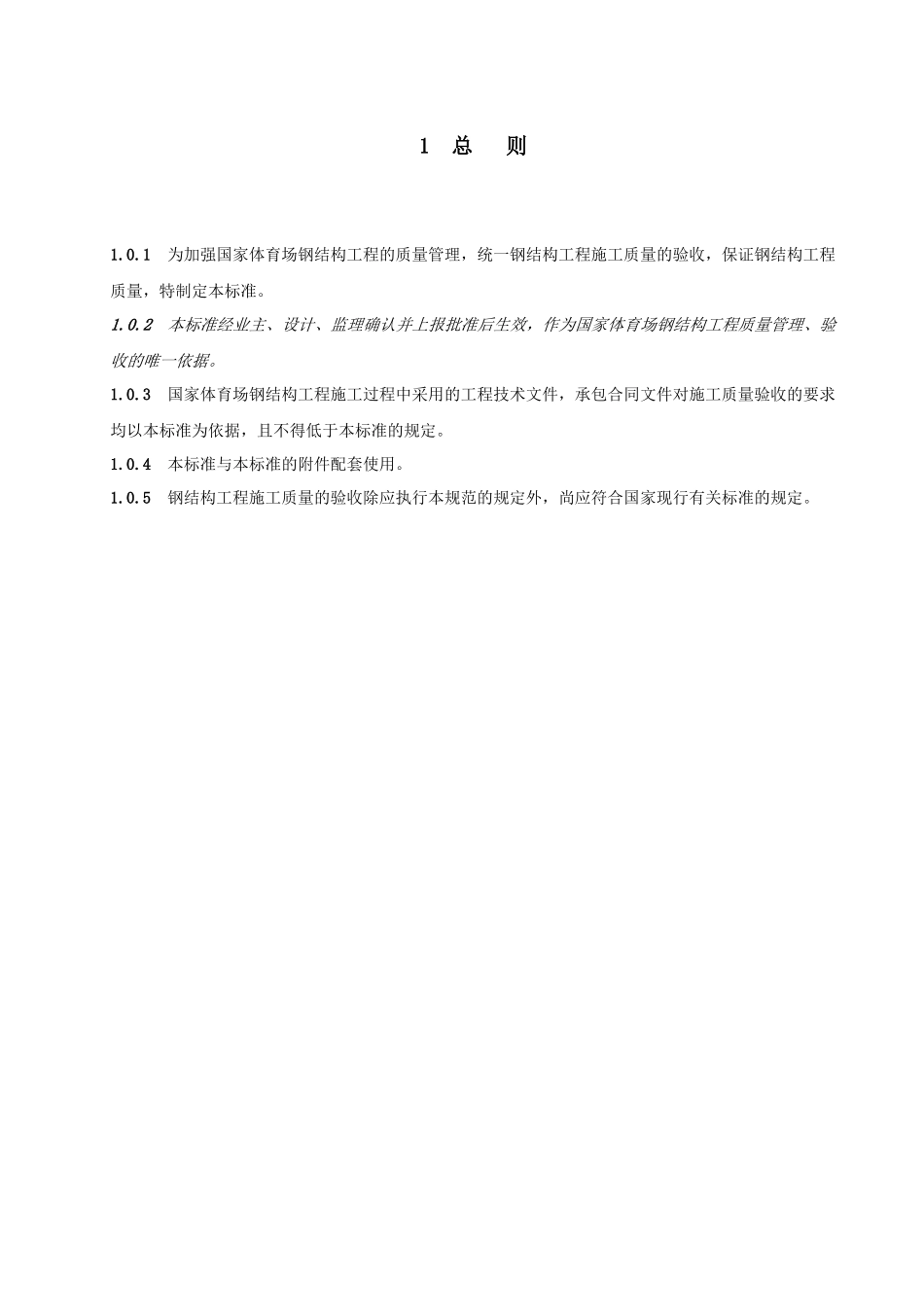

国家体育场钢结构工程质量检验标准(讨论稿)编制单位：城建国华钢结构分部2005年4月30日1总则1.0.1为加强国家体育场钢结构工程的质量管理，统一钢结构工程施工质量的验收，保证钢结构工程质量，特制定本标准。1.0.2本标准经业主、设计、监理确认并上报批准后生效，作为国家体育场钢结构工程质量管理、验收的唯一依据。1.0.3国家体育场钢结构工程施工过程中采用的工程技术文件，承包合同文件对施工质量验收的要求均以本标准为依据，且不得低于本标准的规定。1.0.4本标准与本标准的附件配套使用。1.0.5钢结构工程施工质量的验收除应执行本规范的规定外，尚应符合国家现行有关标准的规定。2术语2.0.1零件组成部件或构件的最小单元，如节点板、翼缘板等。2.0.2部件由若干零件组成的单元，如焊接H型钢、牛腿等。2.0.3构件由零件或由零件和部件组成的钢结构基本单元，如梁、柱、支撑、次结构等。2.0.4预拼装为检验构件是否满足质量要求而预先进行的拼装。2.0.5现场拼装指在工地现场拼装成每一节吊装单元的施工过程。2.0.6首件试拼装指制作厂家在加工制作的各类构件中，将选定的第一个（或第一组）现场吊装单元在制作厂家内进行的拼装过程。2.0.7高强度螺栓连接副由高强度螺栓和与之配套的螺母、垫圈的总称。2.0.8抗滑移系数高强度螺栓连接中，使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度螺栓预拉力之和的比值。2.0.9栓钉焊接将栓钉一端与板件（或管件）表面接触通电引弧，待接触面熔化后，给栓钉一定压力完成焊接的方法。3基本规定3.0.1钢结构工程应按下列规定进行施工质量控制：1采用的原材料及成品应进行进场验收，凡涉及安全、功能的原材料及成品等应按本标准规定进行抽样复验，并应经监理工程师见证取样、送样。2各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查；3.0.2钢结构工程施工质量的验收，必须采用经计量检定，校准合格的计量器具。3.0.3钢结构工程施工质量验收应在施工单位自检基础上，按照检验批、分项工程、分部（子分部）工程提交监理工程师验收。钢结构分部(子分部)工程中分项工程划分应按照现行国家标准《建筑工程施工质量验收统一标准》GB50300的规定执行。钢结构分项工程应有一个或若干检验批组成，各分项工程检验批应按吊装分区和构件类型进行划分。3.0.4分项工程检验批合格质量标准应符合下列规定：1主控项目必须符合本标准合格质量标准的要求；2一般项目其检验结果应有80%及以上的检查点（值）符合本标准合格质量标准的要求，且最大值不应超过其允许偏差值的1.2倍；3质量检查记录、质量证明文件等资料应完整。3.0.5分项工程合格质量标准应符合下列规定：1分项工程所含的各检验批均应符合本标准合格质量标准；2分项工程所含的各检验批质量验收记录应完整。3.0.6当钢结构工程施工质量不符合本标准要求时，应按下列规定进行处理：1经返工重做或更换构（配）件的检验批，应重新进行验收；2经有资质的检测单位鉴定能够达到设计要求的检验批，应予以验收；3经有资质的检测单位鉴定达不到设计要求，但经原设计单位核算认可能够满足结构安全和使用功能的检验批，可予以验收；4经返修或加固处理的分项、分部工程，虽然改变外形尺寸但仍能满足安全使用要求，可按处理技术方案和协商文件进行验收。3.0.7通过返修或加固处理仍不能满足安全使用要求的钢结构分部工程，严禁验收。4材料4.1一般规定4.1.1本工程钢结构所用钢材采用我国钢铁厂生产的钢材，其质量应符合我国现行相关标准。4.1.2本工程钢结构所用钢材选定如下：4.1.2.1屋盖中所用钢材：1主桁架、组合钢柱用Q345级钢，其中：当厚度t≤34时，用Q345D级钢；当厚度t≥36时，用Q345GJD级钢。2次结构：用Q345C级钢；另方形、矩形钢管，无缝圆管也用Q345C级钢。3少量用Q460E级钢。4当厚度40≤t≤60时，要满足厚度方向性能Z15钢；当厚度60＜t≤80时，要满足厚度方向性能Z25钢；当厚度t＞80时，要满足厚度方向性能Z35钢。5少数附件用Q235B级钢。4.1.2.2铸钢件：柱底脚变截面处用铸钢件:GS-20Mn5（调质）4.1.2.3楼梯梁、柱、悬挑梁所用钢材：Q345C级钢。4.2钢材I主控项目4.2.1板材的化学成份板厚（mm...
