GRC装饰构件工程技术标准VIP免费

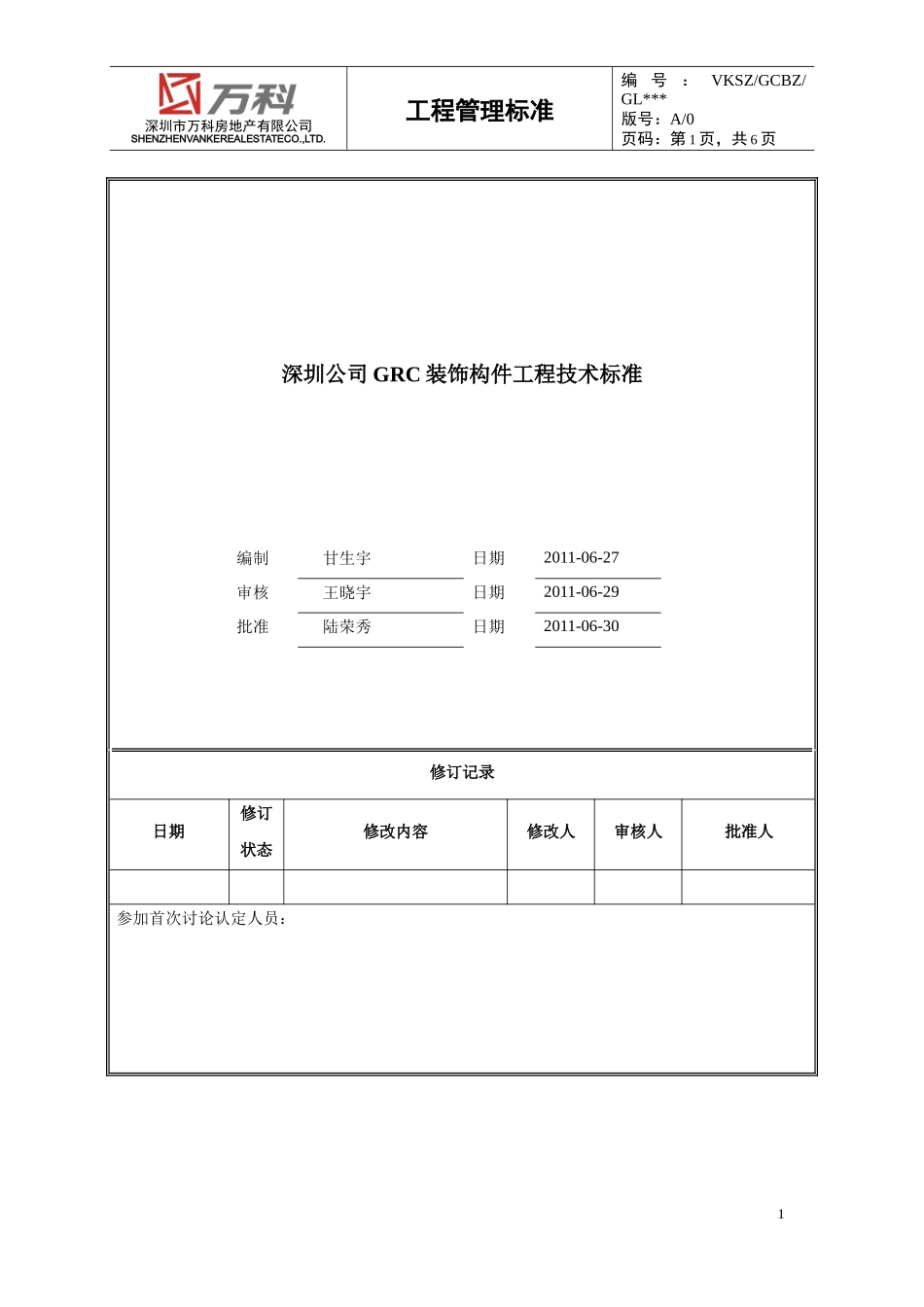

深圳市万科房地产有限公司SHENZHENVANKEREALESTATECO.,LTD.工程管理标准编号：VKSZ/GCBZ/GL***版号：A/0页码：第1页，共6页深圳公司GRC装饰构件工程技术标准编制甘生宇日期2011-06-27审核王晓宇日期2011-06-29批准陆荣秀日期2011-06-30修订记录日期修订状态修改内容修改人审核人批准人参加首次讨论认定人员：1深圳市万科房地产有限公司SHENZHENVANKEREALESTATECO.,LTD.工程管理标准编号：VKSZ/GCBZ/GL***版号：A/0页码：第2页，共6页深圳公司GRC装饰构件工程技术标准1适用范围本技术标准适用于深圳万科所有GRC装饰构件工程招投标及现场施工指导。若承包商对以下要求有任何疑义，应立即向万科地产提出，由万科地产做最终决定，否则视为接受。2依据除另有注明外，本工程须符合设计要求，符合相关国家、地方及行业标准，主要包括但不限于：（1）《玻璃纤维增强水泥(GRC)装饰制品》（JC/T940）（2）《纤维水泥制品试验方法》（GB/T7019）（3）《玻璃纤维增强水泥性能试验方法》（GB/T15231.1~5）（4）《耐碱玻璃纤维网格布》（JC/T841）（5）《耐碱玻璃纤维无捻粗纱》（JC/T572）（6）《硅酸盐水泥，普通硅酸盐水泥》（GB175）（7）《快硬硫酸铝盐水泥》（JC714）（8）《混凝土用膨胀型、扩孔型建筑锚栓》（JG160）（9）《混凝土结构后锚固技术规程》（JGJ145）3材料要求3.1GRC构件定义以耐碱玻璃纤维网格布和耐碱玻璃纤维无捻粗纱为主要增强材料，以快硬硫铝酸盐水泥为胶凝材料，以砂子为集料，制成的玻璃纤维增强水泥（GlassfiberReinforcedCement）装饰制品。水泥、沙子按1:1配比，纤维配比？3.2水泥水泥符合JC714有关规定，采用广西云燕、湖南冷水滩生产的标号等级42.5(525#)或以上快硬硫铝酸盐水泥。3.3砂子砂子符合GB/T14684规定，采用河砂，含泥量不大于0.5%，喷射工艺用砂子粒径宜小于1.2mm。2深圳市万科房地产有限公司SHENZHENVANKEREALESTATECO.,LTD.工程管理标准编号：VKSZ/GCBZ/GL***版号：A/0页码：第3页，共6页3.4耐碱玻璃纤维耐碱玻璃纤维网格布须符合JC/T841要求，耐碱玻璃纤维无捻短切粗纱须符合JC/T572要求。容重？接缝耐碱玻璃纤维网格布要求？3.5钢筋、预埋件、钢架、防锈漆（10）除非有15mm以上足够的防锈保护层，GRC产品内一般不允许采用钢网和通长钢筋。（11）圆雕、斗拱等异型结构可采用经防锈处理的钢筋进行。（12）钢筋、预埋件、钢架需热浸镀锌处理，镀锌层厚度不小于60μm。（13）焊缝位置涂刷环氧富锌防锈漆，厚度不小于60μm。3.6固定锚栓固定锚栓须符合JG160、JGJ145有关规定，采用扭矩控制式膨胀锚栓，锚栓须采用热浸镀锌防腐处理，镀锌层厚度不低于45μm。4设计要求4.1产品设计、生产要求4.1.1规格尺寸不同类型GRC装饰构件规格尺寸须符合JC/T940的要求，长度或宽度不小于120mm，厚度不小于8mm。4.1.2厚度和结构选型（14）薄壳型构件厚度约8～15mm，适合外形流畅、工艺简洁的产品型式，如线板、一般柱身(壳)、装饰平板等。（15）中厚板型构件厚度约12～25mm，适合外形起伏较大、工艺复杂的产品型式，如浮雕、柱头、涡卷(装饰块)等。（16）异型结构型构件厚度约15mm～30mm，适合圆雕、大型平板、特大型构件等。4.1.3外观质量和允许尺寸偏差要求外观质量符合JC/T940规定的合格品要求，构件尺寸偏差符合JC/T940的要求。4.1.4固定点的设置3深圳市万科房地产有限公司SHENZHENVANKEREALESTATECO.,LTD.工程管理标准编号：VKSZ/GCBZ/GL***版号：A/0页码：第4页，共6页（17）线条构件线条构件垂直于墙的宽度小于180mm时，直接用锚栓固定，固定点不少于2个，固定点间距不大于400mm。线条构件垂直于墙的宽度大于180mm时，采用锚栓和预埋件焊接固定的方式，固定点不少于两排，排距不大于200mm，固定点不大于250mm。（18）非线条构件非线条构件的固定点设置根据以上固定点设置的间距、排距和排数原则，产品下订单生产时做好设计预留，安装时严格执行。（19）半圆柱以及超过300mm长的涡卷托底，除两侧预留钢筋（或角码）制安外，还须有φ10规格的膨胀螺栓作受力点（或按设计要求设置角钢骨架）。（20）特大异型构件应固定在钢骨架上，进行专项生产、安装设计。（...
