硝基氯苯生产工艺规程(DOC 45页)VIP免费

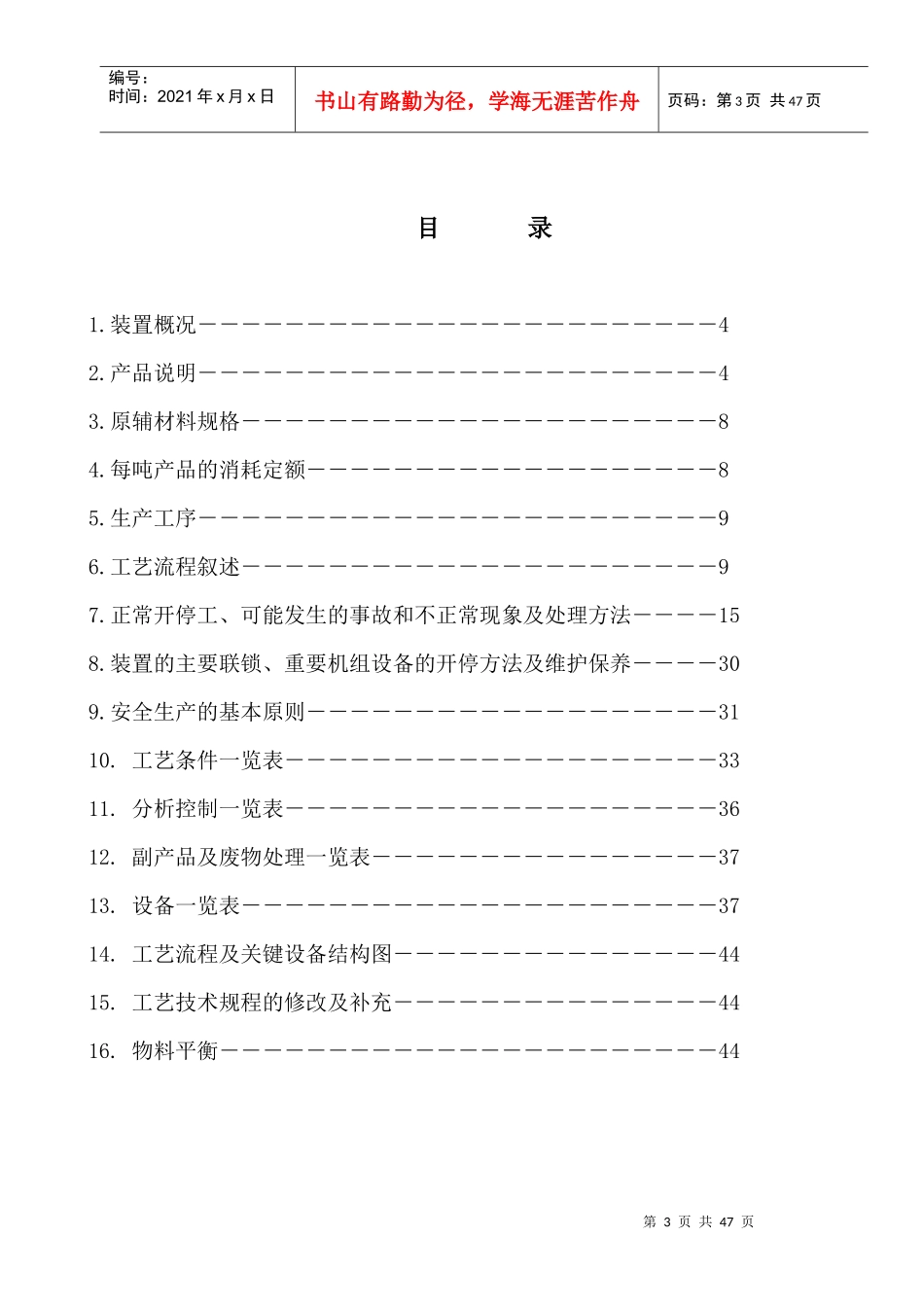

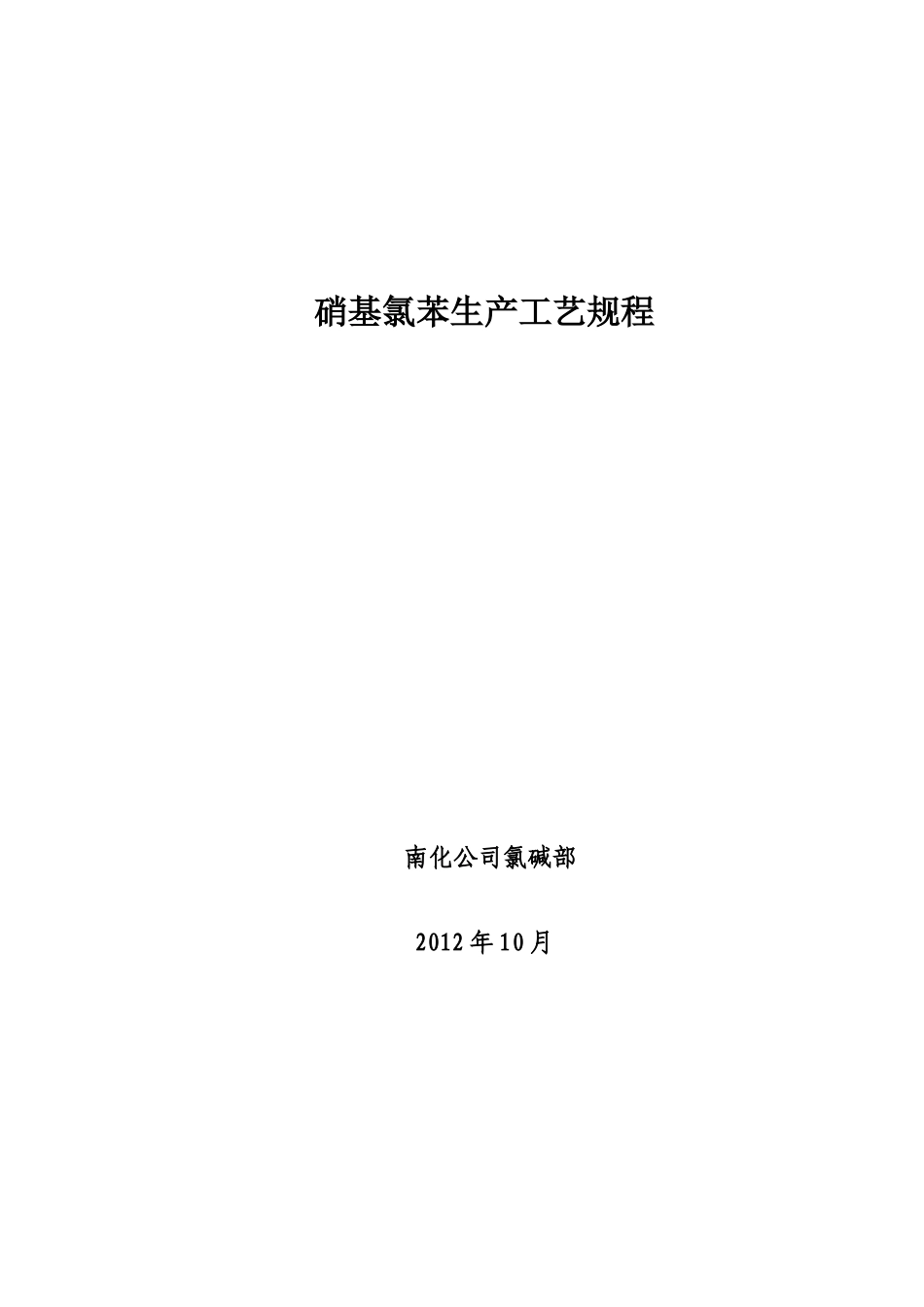

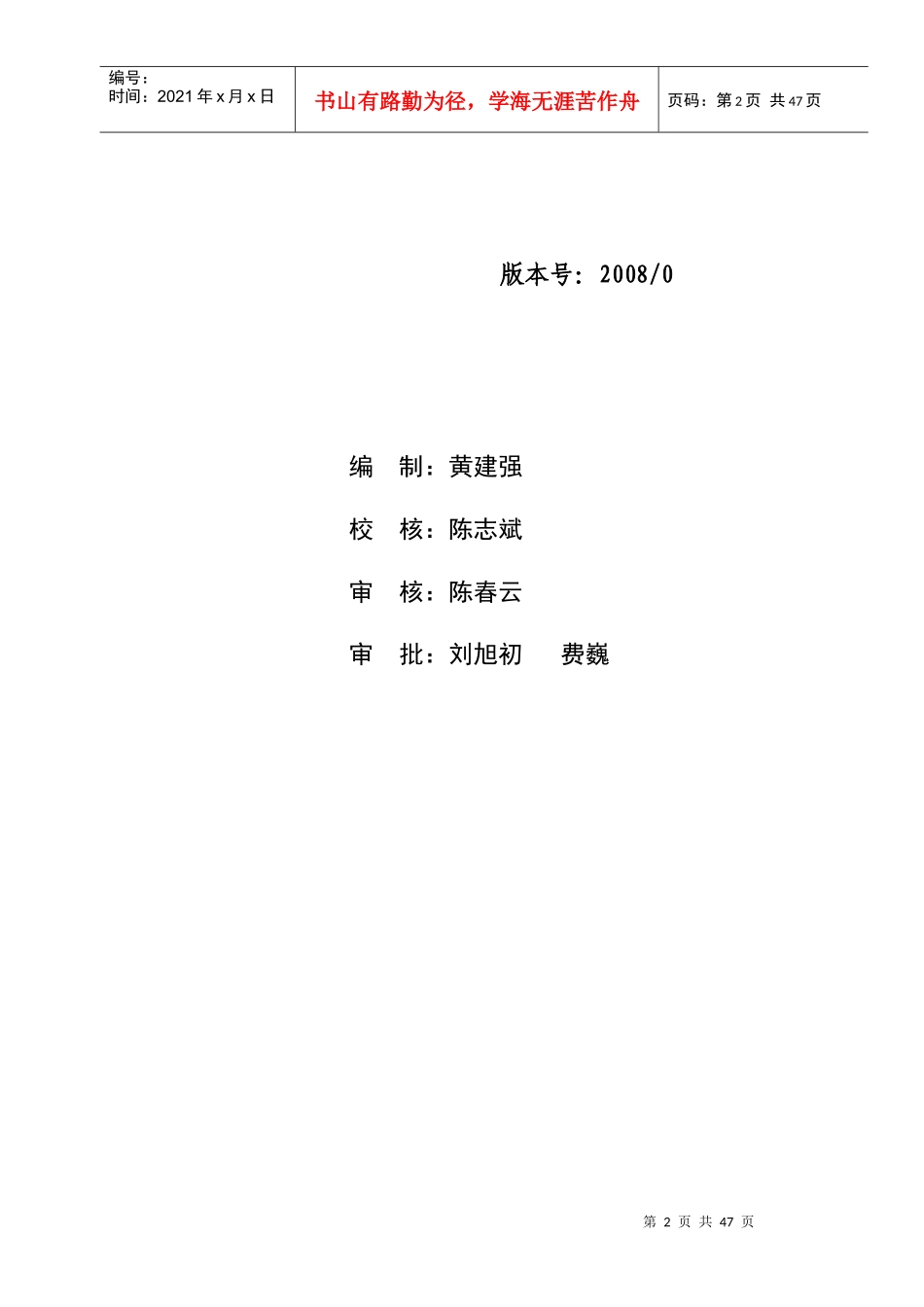

硝基氯苯生产工艺规程南化公司氯碱部2012年10月第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页版本号：2008/0编制：黄建强校核：陈志斌审核：陈春云审批：刘旭初费巍第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页目录1.装置概况－－－－－－－－－－－－－－－－－－－－－－－－42.产品说明－－－－－－－－－－－－－－－－－－－－－－－－43.原辅材料规格－－－－－－－－－－－－－－－－－－－－－－84.每吨产品的消耗定额－－－－－－－－－－－－－－－－－－－85.生产工序－－－－－－－－－－－－－－－－－－－－－－－－96.工艺流程叙述－－－－－－－－－－－－－－－－－－－－－－97.正常开停工、可能发生的事故和不正常现象及处理方法－－－－158.装置的主要联锁、重要机组设备的开停方法及维护保养－－－－309.安全生产的基本原则－－－－－－－－－－－－－－－－－－－3110.工艺条件一览表－－－－－－－－－－－－－－－－－－－－3311.分析控制一览表－－－－－－－－－－－－－－－－－－－－3612.副产品及废物处理一览表－－－－－－－－－－－－－－－－3713.设备一览表－－－－－－－－－－－－－－－－－－－－－－3714.工艺流程及关键设备结构图－－－－－－－－－－－－－－－4415.工艺技术规程的修改及补充－－－－－－－－－－－－－－－4416.物料平衡－－－－－－－－－－－－－－－－－－－－－－－44第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页硝基氯苯生产工艺规程1.装置概况1.1装置的目的本装置的目的是利用氯苯与混酸在环形硝化器中在废酸存在的条件下，生成硝基氯苯，酸性硝基氯苯经中和、水洗、干燥、分离，得到对硝、邻硝和间硝成品。1.2设计能力本装置设计能力为生产硝基氯苯100000吨/年。2．产品说明2.1、产品名称2.1.1、对硝基氯化苯2.1.2、邻硝基氯化苯2.2、分子式、结构式和分子量2.2.1、对硝基氯化苯（以下简称对硝）分子式：C6H4·NO2·Cl结构式：分子量：157.52.2.2、邻硝基氯化苯（以下简称邻硝）分子式：C6H4·NO2·Cl结构式：分子量：157.52.3、物化性质2.3.1、物理性质2.3.1.1、对硝的物理性质本产品为淡黄色的单斜形晶体,有甜味。密度：68℃为1.520g/cm3,90℃为1.2979g/cm3110℃为1.2722g/cm3,134℃为1.2457g/cm3凝固点：83.5℃沸点：239.1℃（在101.33kPa<1atm>）饱和蒸汽压与温度的关系：lgP=3.66321—2184.9t+230P-MPa,t-℃闪点：127℃（工业品为120℃）熔化热：107.16kJ/kg汽化热：287.16kJ/kg第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页热容量：固——1.088kJ/kg·℃液——1.633kJ/kg·℃溶解性：对硝难溶于水（见表一）,易溶于醇、醚、丙酮等有机溶剂。表一对硝在水中的溶解度溶解度（质量百分比）℃0.0028170.0125500.0153100毒性：人体受该物质作用后,能引起血压降低、肝脏病、肾脏病、刺痛皮肤和头痛,对血液有剧毒。可以引起血色素变性,从而引起急性或慢性心脏病。其他：此产品还有腐蚀性；易燃,能无氧燃烧；在密闭容器中可以发生爆炸。在操作厂房里最大允许浓度为1mg/m3。2.3.1.2、邻硝的物理性质本产品为黄色斜形晶体,有苦杏仁味。密度：71.5℃为1.320g/cm3,90.5℃为1.2945g/cm392.5℃为1.297g/cm3,110℃为1.276g/cm3凝固点：32.5℃沸点：246℃（在101.33kPa<1atm）饱和蒸汽压与温度的关系：lgP=3.68122–2225.6t+230P-Mpa,t-℃闪点：127℃-133℃熔化热：108.42kJ/kg汽化热：389.30kJ/kg热容量：固——1.088kJ/kg·℃液——1.633kJ/kg·℃溶解性：邻硝难溶于水,50℃时在水中的溶解度为0.0125g,但它易溶于乙醇、乙醚和苯等有机溶剂。粘度与温度的关系（对、邻硝相同）温度（℃）607090110130150170180粘度（Pa.S）1.625×10-31.4×10-31.088×10-30.88×10-30.76×10-30.6×10-30.46×10-30.425×10-3表面张力与温度的关系（对、邻硝相同）温度（℃）90120140150160170180190表面张力(N/m)34.3×10-332.5×10...
