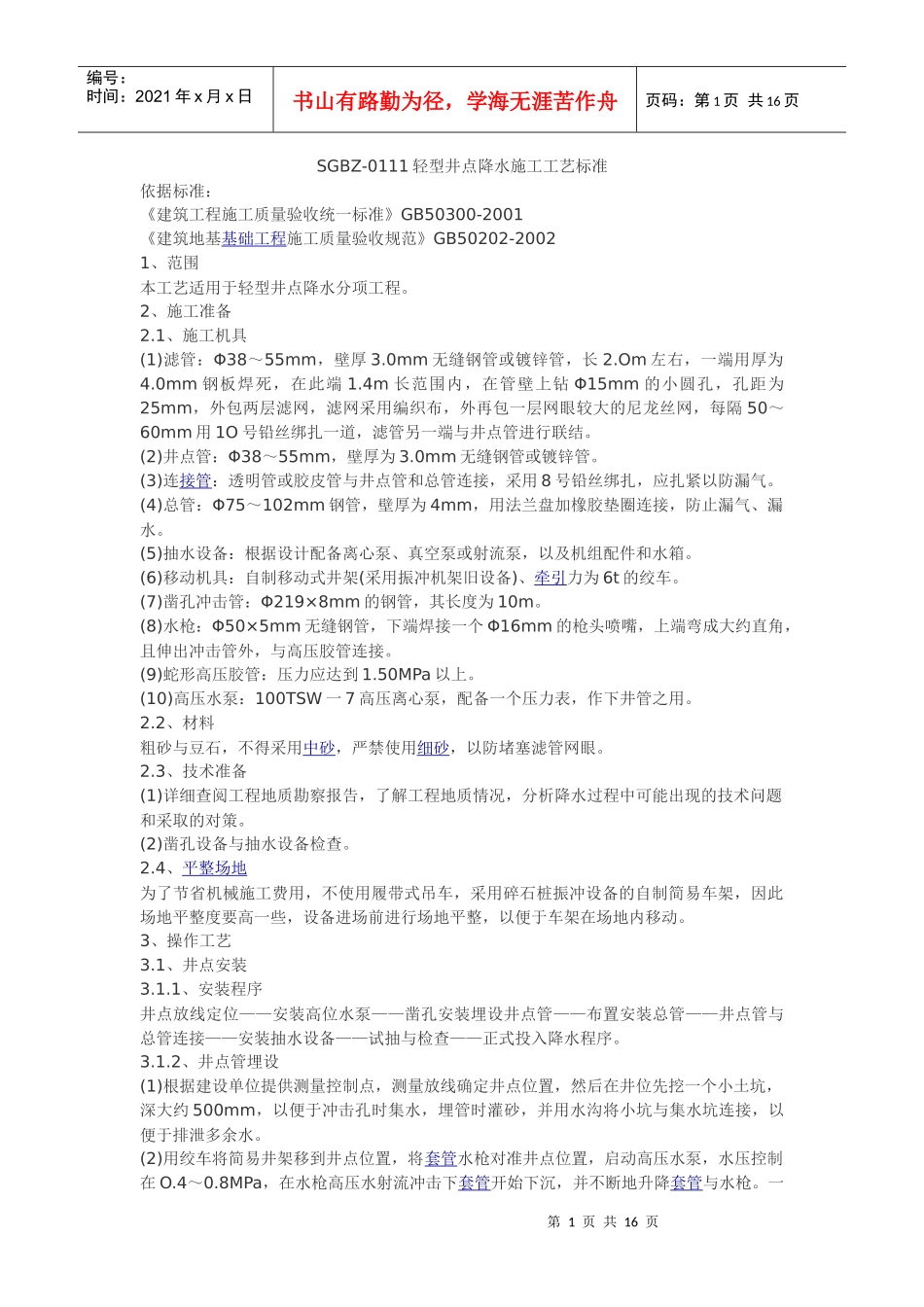

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页SGBZ-0111轻型井点降水施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-20021、范围本工艺适用于轻型井点降水分项工程。2、施工准备2.1、施工机具(1)滤管：Φ38～55mm，壁厚3.0mm无缝钢管或镀锌管，长2.Om左右，一端用厚为4.0mm钢板焊死，在此端1.4m长范围内，在管壁上钻Φ15mm的小圆孔，孔距为25mm，外包两层滤网，滤网采用编织布，外再包一层网眼较大的尼龙丝网，每隔50～60mm用1O号铅丝绑扎一道，滤管另一端与井点管进行联结。(2)井点管：Φ38～55mm，壁厚为3.0mm无缝钢管或镀锌管。(3)连接管：透明管或胶皮管与井点管和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。(4)总管：Φ75～102mm钢管，壁厚为4mm，用法兰盘加橡胶垫圈连接，防止漏气、漏水。(5)抽水设备：根据设计配备离心泵、真空泵或射流泵，以及机组配件和水箱。(6)移动机具：自制移动式井架(采用振冲机架旧设备)、牵引力为6t的绞车。(7)凿孔冲击管：Φ219×8mm的钢管，其长度为10m。(8)水枪：Φ50×5mm无缝钢管，下端焊接一个Φ16mm的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。(9)蛇形高压胶管：压力应达到1.50MPa以上。(10)高压水泵：100TSW一7高压离心泵，配备一个压力表，作下井管之用。2.2、材料粗砂与豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。2.3、技术准备(1)详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。(2)凿孔设备与抽水设备检查。2.4、平整场地为了节省机械施工费用，不使用履带式吊车，采用碎石桩振冲设备的自制简易车架，因此场地平整度要高一些，设备进场前进行场地平整，以便于车架在场地内移动。3、操作工艺3.1、井点安装3.1.1、安装程序井点放线定位——安装高位水泵——凿孔安装埋设井点管——布置安装总管——井点管与总管连接——安装抽水设备——试抽与检查——正式投入降水程序。3.1.2、井点管埋设(1)根据建设单位提供测量控制点，测量放线确定井点位置，然后在井位先挖一个小土坑，深大约500mm，以便于冲击孔时集水，埋管时灌砂，并用水沟将小坑与集水坑连接，以便于排泄多余水。(2)用绞车将简易井架移到井点位置，将套管水枪对准井点位置，启动高压水泵，水压控制在O.4～0.8MPa，在水枪高压水射流冲击下套管开始下沉，并不断地升降套管与水枪。一第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页般含砂的粘土，按经验，套管落距在1000mm之内，在射水与套管冲切作用下，大约在10～15min时间之内，井点管可下沉1Om左右，若遇到较厚的纯粘土时，沉管时间要延长，此时可采取增加高压水泵的压力，以达到加速沉管的速度。冲击孔的成孔直径应达到300-350mm，保证管壁与井点管之间有一定间隙，以便于填充砂石，冲孔深度应比滤管设计安置深度低500mm以上，以防止冲击套管提升拔出时部分土塌落，并使滤管底部存有足够的砂石。凿孔冲击管上下移动时应保持垂直，这样才能使井点降水井壁保持垂直，若在凿孔时遇到较大的石块和砖块，会出现倾斜现象，此时成孔的直径也应尽量保持上下一致。井孔冲击成型后，应拔出冲击管，通过单滑轮，用绳索拉起井点管插入，井点管的上端应用木塞塞住，以防砂石或其他杂物进入，并在井点管与孔壁之间填灌砂石滤层，该砂石滤层的填充质量直接影响轻型井点降水的效果，应注意以下几点：1)砂石必须采用粗砂，以防止堵塞滤管的网眼。2)滤管应放置在井孔的中间，砂石滤层的厚度应在60～1OOmm之间，以提高透水性，并防止土粒渗入滤管堵塞滤管的网眼。填砂厚度要均匀，速度要快，填砂中途不得中断，以防孔壁塌土。3)滤砂层的填充高度，至少要超过滤管顶以上1000～1800m，一般应填至原地下水位线以上，以保证土层水流上下畅通。4)井点填砂后，井口以下1.0～1.5m用粘土封口压实，防止漏气而降低降水效果。3.1.3、冲洗井管将Φ15～30mm的胶管插入井点管底部进行注水清洗，直到流出清水为止...
