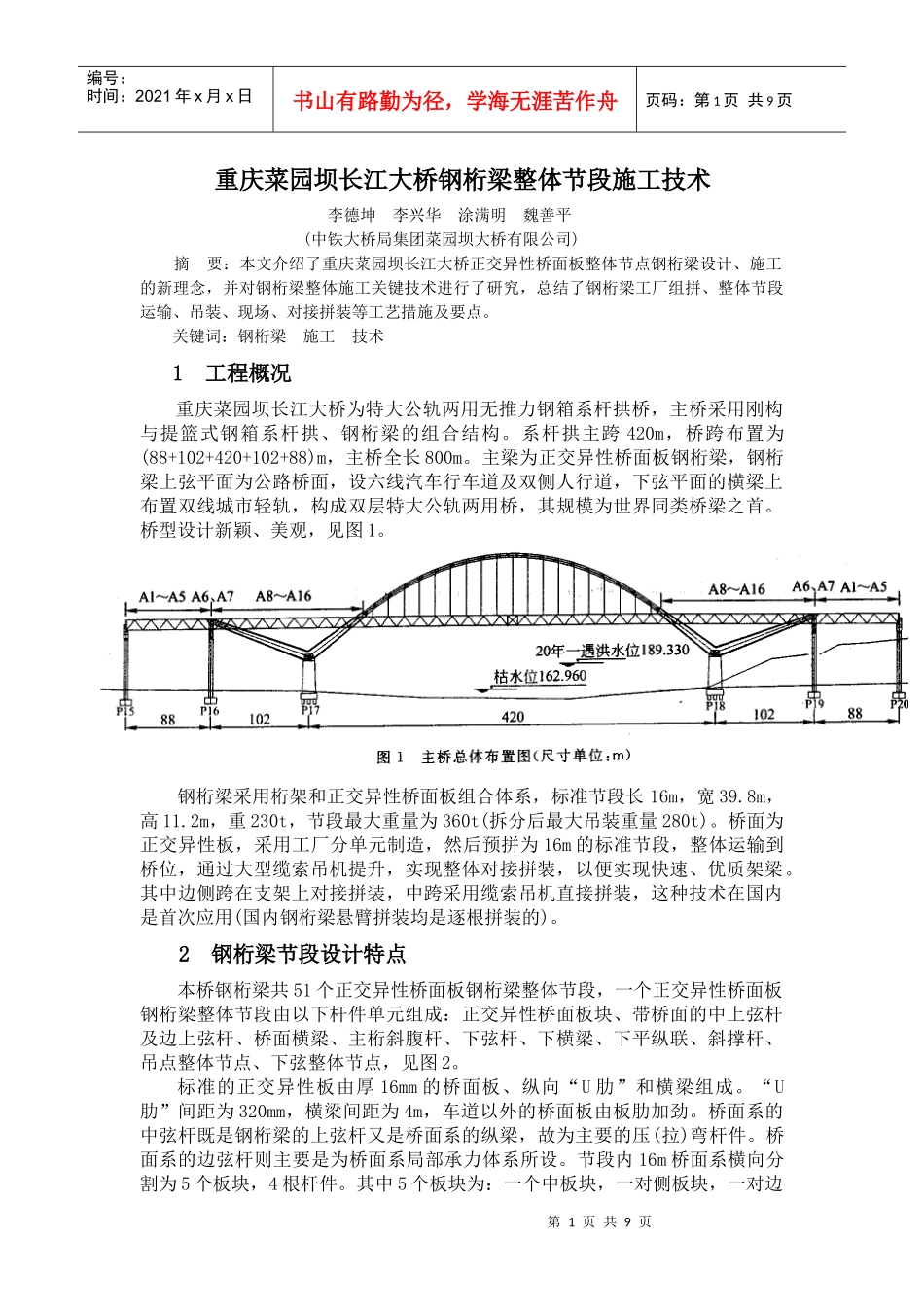

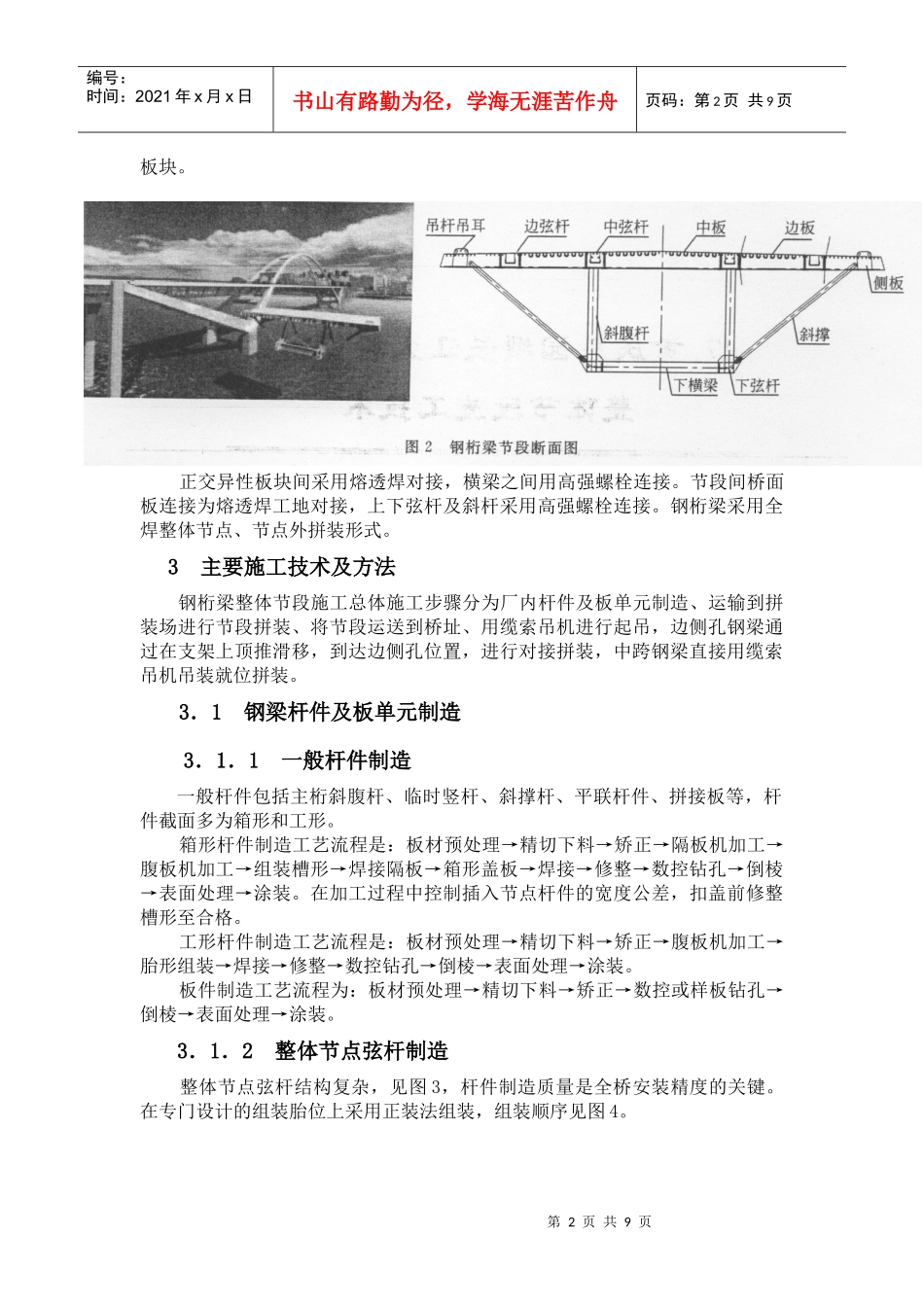

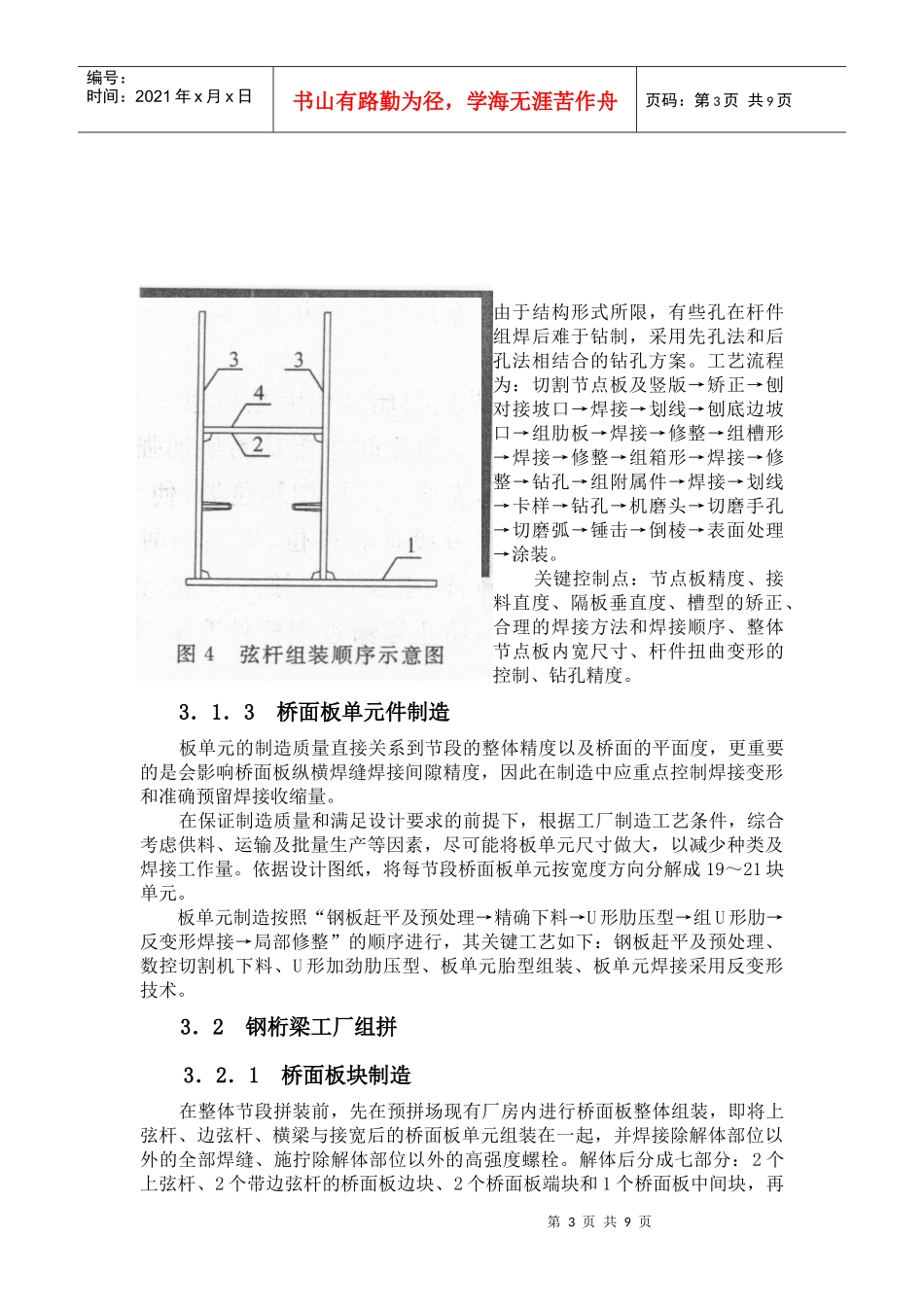

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页重庆菜园坝长江大桥钢桁梁整体节段施工技术李德坤李兴华涂满明魏善平(中铁大桥局集团菜园坝大桥有限公司)摘要：本文介绍了重庆菜园坝长江大桥正交异性桥面板整体节点钢桁梁设计、施工的新理念，并对钢桁梁整体施工关键技术进行了研究，总结了钢桁梁工厂组拼、整体节段运输、吊装、现场、对接拼装等工艺措施及要点。关键词：钢桁梁施工技术1工程概况重庆菜园坝长江大桥为特大公轨两用无推力钢箱系杆拱桥，主桥采用刚构与提篮式钢箱系杆拱、钢桁梁的组合结构。系杆拱主跨420m，桥跨布置为(88+102+420+102+88)m，主桥全长800m。主梁为正交异性桥面板钢桁梁，钢桁梁上弦平面为公路桥面，设六线汽车行车道及双侧人行道，下弦平面的横梁上布置双线城市轻轨，构成双层特大公轨两用桥，其规模为世界同类桥梁之首。桥型设计新颖、美观，见图1。钢桁梁采用桁架和正交异性桥面板组合体系，标准节段长16m，宽39.8m，高11.2m，重230t，节段最大重量为360t(拆分后最大吊装重量280t)。桥面为正交异性板，采用工厂分单元制造，然后预拼为16m的标准节段，整体运输到桥位，通过大型缆索吊机提升，实现整体对接拼装，以便实现快速、优质架梁。其中边侧跨在支架上对接拼装，中跨采用缆索吊机直接拼装，这种技术在国内是首次应用(国内钢桁梁悬臂拼装均是逐根拼装的)。2钢桁梁节段设计特点本桥钢桁梁共51个正交异性桥面板钢桁梁整体节段，一个正交异性桥面板钢桁梁整体节段由以下杆件单元组成：正交异性桥面板块、带桥面的中上弦杆及边上弦杆、桥面横梁、主桁斜腹杆、下弦杆、下横梁、下平纵联、斜撑杆、吊点整体节点、下弦整体节点，见图2。标准的正交异性板由厚16mm的桥面板、纵向“U肋”和横梁组成。“U肋”间距为320mm，横梁间距为4m，车道以外的桥面板由板肋加劲。桥面系的中弦杆既是钢桁梁的上弦杆又是桥面系的纵梁，故为主要的压(拉)弯杆件。桥面系的边弦杆则主要是为桥面系局部承力体系所设。节段内16m桥面系横向分割为5个板块，4根杆件。其中5个板块为：一个中板块，一对侧板块，一对边第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页板块。正交异性板块间采用熔透焊对接，横梁之间用高强螺栓连接。节段间桥面板连接为熔透焊工地对接，上下弦杆及斜杆采用高强螺栓连接。钢桁梁采用全焊整体节点、节点外拼装形式。3主要施工技术及方法钢桁梁整体节段施工总体施工步骤分为厂内杆件及板单元制造、运输到拼装场进行节段拼装、将节段运送到桥址、用缆索吊机进行起吊，边侧孔钢梁通过在支架上顶推滑移，到达边侧孔位置，进行对接拼装，中跨钢梁直接用缆索吊机吊装就位拼装。3．1钢梁杆件及板单元制造3．1．1一般杆件制造一般杆件包括主桁斜腹杆、临时竖杆、斜撑杆、平联杆件、拼接板等，杆件截面多为箱形和工形。箱形杆件制造工艺流程是：板材预处理→精切下料→矫正→隔板机加工→腹板机加工→组装槽形→焊接隔板→箱形盖板→焊接→修整→数控钻孔→倒棱→表面处理→涂装。在加工过程中控制插入节点杆件的宽度公差，扣盖前修整槽形至合格。工形杆件制造工艺流程是：板材预处理→精切下料→矫正→腹板机加工→胎形组装→焊接→修整→数控钻孔→倒棱→表面处理→涂装。板件制造工艺流程为：板材预处理→精切下料→矫正→数控或样板钻孔→倒棱→表面处理→涂装。3．1．2整体节点弦杆制造整体节点弦杆结构复杂，见图3，杆件制造质量是全桥安装精度的关键。在专门设计的组装胎位上采用正装法组装，组装顺序见图4。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页由于结构形式所限，有些孔在杆件组焊后难于钻制，采用先孔法和后孔法相结合的钻孔方案。工艺流程为：切割节点板及竖版→矫正→刨对接坡口→焊接→划线→刨底边坡口→组肋板→焊接→修整→组槽形→焊接→修整→组箱形→焊接→修整→钻孔→组附属件→焊接→划线→卡样→钻孔→机磨头→切磨手孔→切磨弧→锤击→倒棱→表面处理→涂装。关键控制点：节点板精度、接料...
