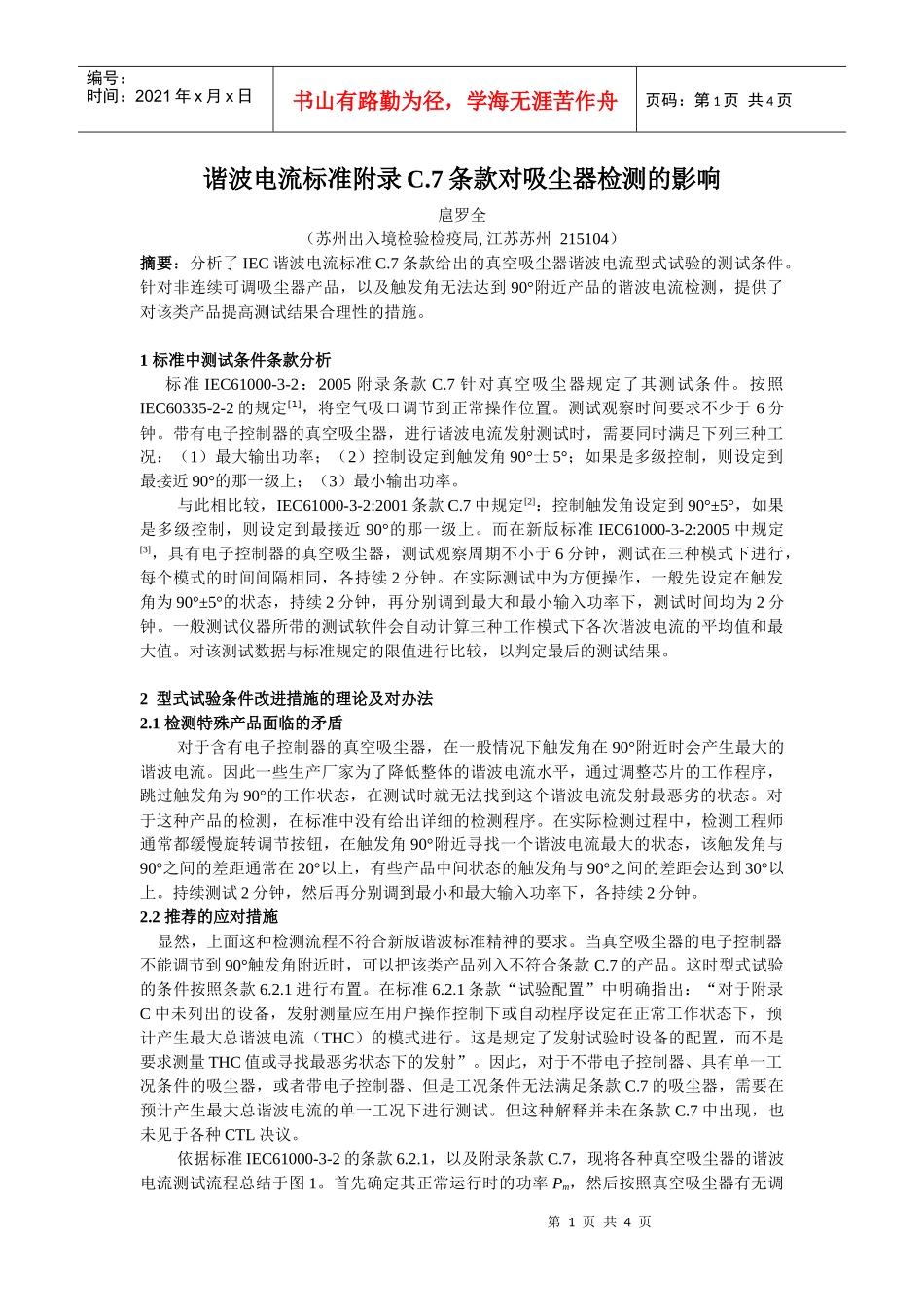

第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共4页谐波电流标准附录C.7条款对吸尘器检测的影响扈罗全（苏州出入境检验检疫局,江苏苏州215104）摘要：分析了IEC谐波电流标准C.7条款给出的真空吸尘器谐波电流型式试验的测试条件。针对非连续可调吸尘器产品，以及触发角无法达到90°附近产品的谐波电流检测，提供了对该类产品提高测试结果合理性的措施。1标准中测试条件条款分析标准IEC61000-3-2：2005附录条款C.7针对真空吸尘器规定了其测试条件。按照IEC60335-2-2的规定[1]，将空气吸口调节到正常操作位置。测试观察时间要求不少于6分钟。带有电子控制器的真空吸尘器，进行谐波电流发射测试时，需要同时满足下列三种工况：（1）最大输出功率；（2）控制设定到触发角90°士5°；如果是多级控制，则设定到最接近90°的那一级上；（3）最小输出功率。与此相比较，IEC61000-3-2:2001条款C.7中规定[2]：控制触发角设定到90°±5°，如果是多级控制，则设定到最接近90°的那一级上。而在新版标准IEC61000-3-2:2005中规定[3]，具有电子控制器的真空吸尘器，测试观察周期不小于6分钟，测试在三种模式下进行，每个模式的时间间隔相同，各持续2分钟。在实际测试中为方便操作，一般先设定在触发角为90°±5°的状态，持续2分钟，再分别调到最大和最小输入功率下，测试时间均为2分钟。一般测试仪器所带的测试软件会自动计算三种工作模式下各次谐波电流的平均值和最大值。对该测试数据与标准规定的限值进行比较，以判定最后的测试结果。2型式试验条件改进措施的理论及对办法2.1检测特殊产品面临的矛盾对于含有电子控制器的真空吸尘器，在一般情况下触发角在90°附近时会产生最大的谐波电流。因此一些生产厂家为了降低整体的谐波电流水平，通过调整芯片的工作程序，跳过触发角为90°的工作状态，在测试时就无法找到这个谐波电流发射最恶劣的状态。对于这种产品的检测，在标准中没有给出详细的检测程序。在实际检测过程中，检测工程师通常都缓慢旋转调节按钮，在触发角90°附近寻找一个谐波电流最大的状态，该触发角与90°之间的差距通常在20°以上，有些产品中间状态的触发角与90°之间的差距会达到30°以上。持续测试2分钟，然后再分别调到最小和最大输入功率下，各持续2分钟。2.2推荐的应对措施显然，上面这种检测流程不符合新版谐波标准精神的要求。当真空吸尘器的电子控制器不能调节到90°触发角附近时，可以把该类产品列入不符合条款C.7的产品。这时型式试验的条件按照条款6.2.1进行布置。在标准6.2.1条款“试验配置”中明确指出：“对于附录C中未列出的设备，发射测量应在用户操作控制下或自动程序设定在正常工作状态下，预计产生最大总谐波电流（THC）的模式进行。这是规定了发射试验时设备的配置，而不是要求测量THC值或寻找最恶劣状态下的发射”。因此，对于不带电子控制器、具有单一工况条件的吸尘器，或者带电子控制器、但是工况条件无法满足条款C.7的吸尘器，需要在预计产生最大总谐波电流的单一工况下进行测试。但这种解释并未在条款C.7中出现，也未见于各种CTL决议。依据标准IEC61000-3-2的条款6.2.1，以及附录条款C.7，现将各种真空吸尘器的谐波电流测试流程总结于图1。首先确定其正常运行时的功率Pm，然后按照真空吸尘器有无调第2页共4页第1页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共4页速和三种不同类型的调速情况，分别进行测试。3实验数据分析与讨论测试仪器为EMCPartnerHAR1000-P[4]，该仪器完全符合标准[5]的要求。待测样品为连续调速的真空吸尘器，其额定功率为1400W。该产品在初次测试时，按照谐波电流新版标准是不合格的。在技术整改过程中，设计工程师调整该吸尘器芯片的工作程序，跳过了90°触发角的工作状态，偏离角度约为25°左右。这就使得第二次测量时，我们分别使用图1中的多级调速流程（记作流程1）、无90°触发角调速流程（记作流程2）两种测试方法进行测试。测试结果见图1。流程1的三种工作状况其工作功率分别为1143W、382W、319W，流程2的工作功率为409W。测试结果见图2，两种检测流程的...
