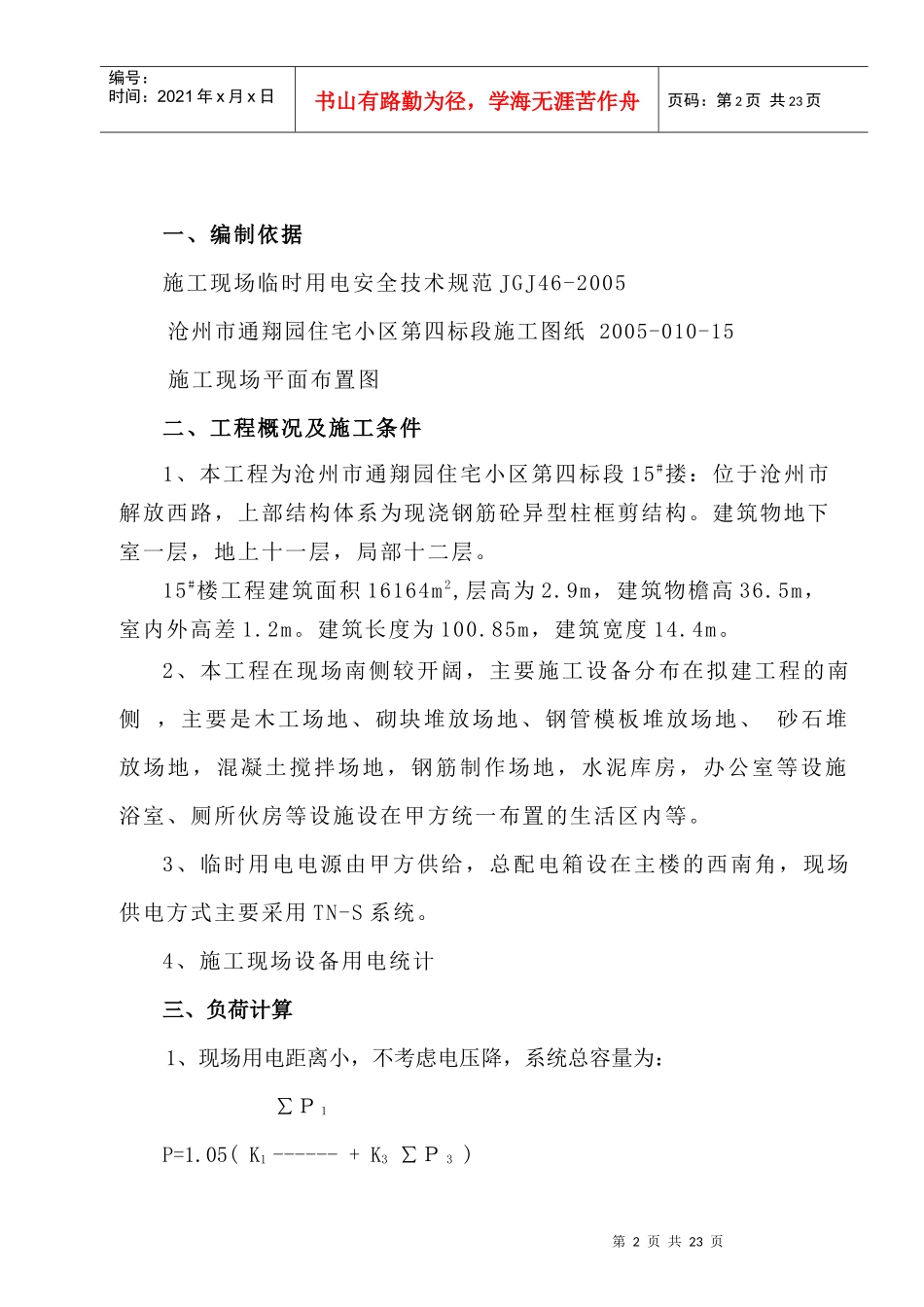

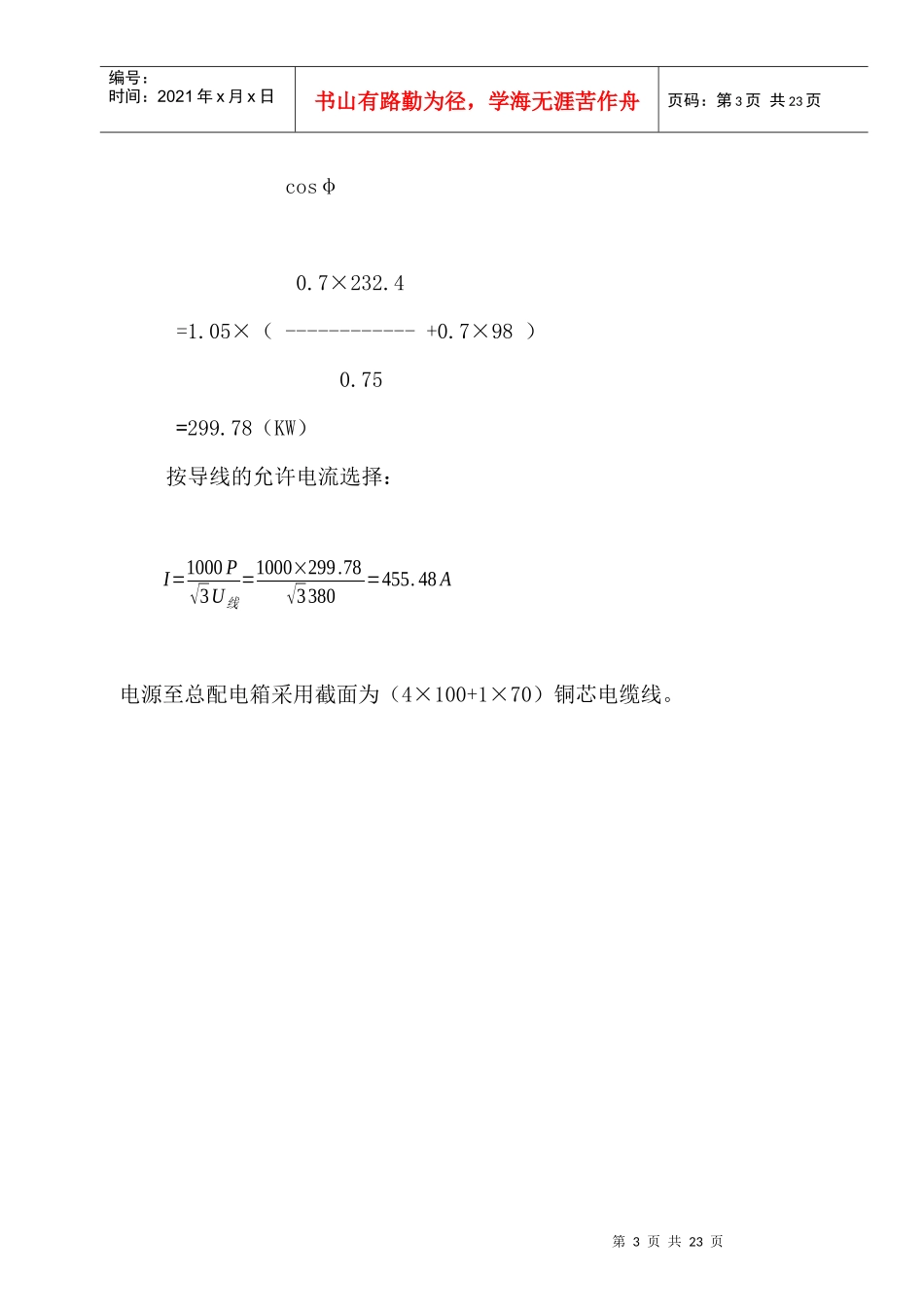

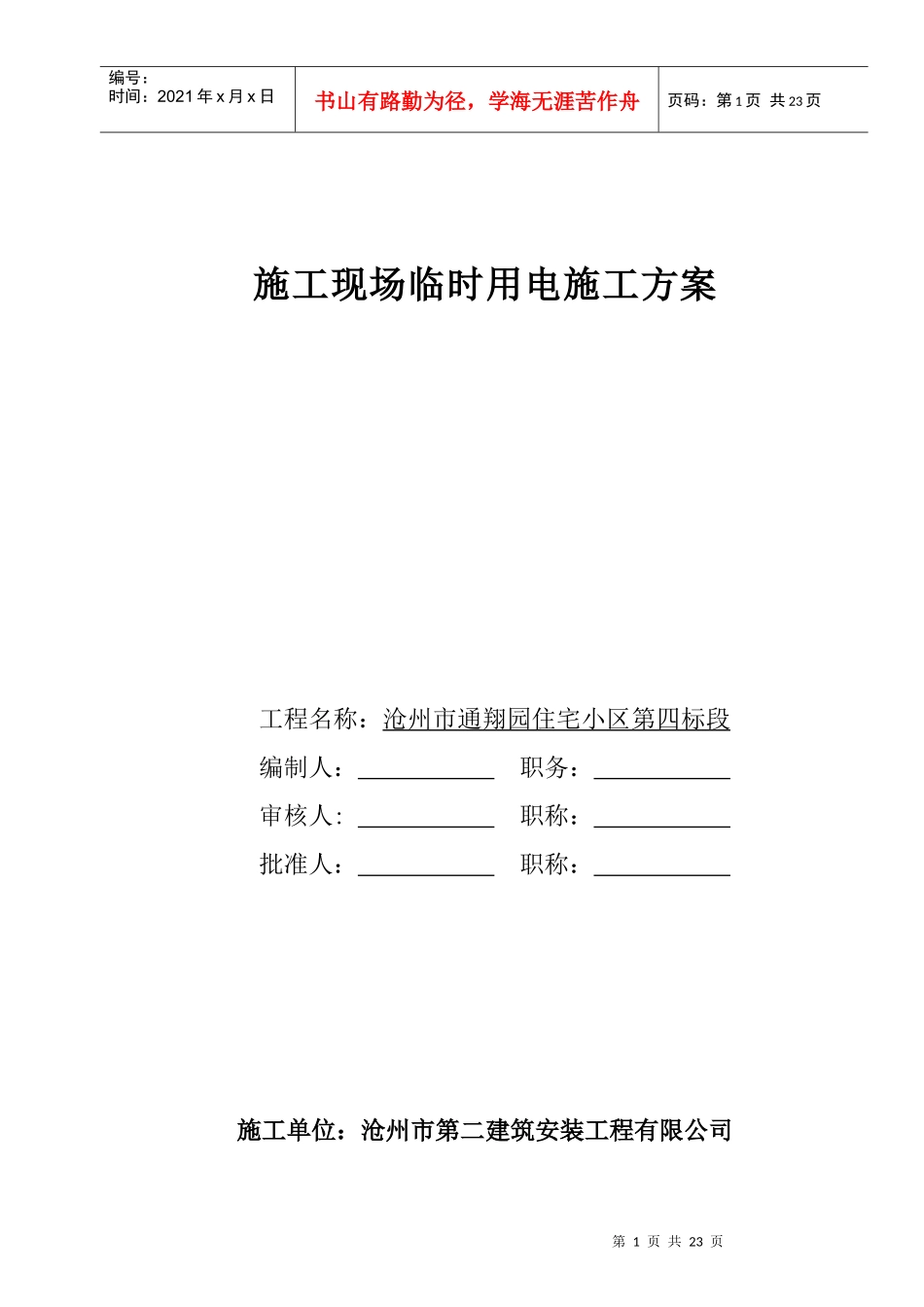

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页施工现场临时用电施工方案工程名称：沧州市通翔园住宅小区第四标段编制人：职务：审核人:职称：批准人：职称：施工单位：沧州市第二建筑安装工程有限公司第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页一、编制依据施工现场临时用电安全技术规范JGJ46-2005沧州市通翔园住宅小区第四标段施工图纸2005-010-15施工现场平面布置图二、工程概况及施工条件1、本工程为沧州市通翔园住宅小区第四标段15#搂：位于沧州市解放西路，上部结构体系为现浇钢筋砼异型柱框剪结构。建筑物地下室一层，地上十一层，局部十二层。15#楼工程建筑面积16164m2,层高为2.9m，建筑物檐高36.5m，室内外高差1.2m。建筑长度为100.85m，建筑宽度14.4m。2、本工程在现场南侧较开阔，主要施工设备分布在拟建工程的南侧，主要是木工场地、砌块堆放场地、钢管模板堆放场地、砂石堆放场地，混凝土搅拌场地，钢筋制作场地，水泥库房，办公室等设施浴室、厕所伙房等设施设在甲方统一布置的生活区内等。3、临时用电电源由甲方供给，总配电箱设在主楼的西南角，现场供电方式主要采用TN-S系统。4、施工现场设备用电统计三、负荷计算1、现场用电距离小，不考虑电压降，系统总容量为：∑Ｐ１P=1.05(K1------+K3∑Ｐ3)第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页cosφ0.7×232.4=1.05×（------------+0.7×98）0.75=299.78（KW）按导线的允许电流选择：I=1000P√3U线=1000×299.78√3380=455.48A电源至总配电箱采用截面为（4×100+1×70）铜芯电缆线。第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页施工现场设备用电统计表用电设备名称数量(台)型号及名牌技术数据合计功率Pe(KW)塔吊2QTZ31526.4KW380V2×26.4=52.8KW砼输送泵1HBT60C40KW380V1×40=40KW高架提升机2SSD80A11KW380V2×11=22KW砼搅拌机2JZC75015KW380V2×15=30KW砂浆搅拌机2250L4KW380V2×4=8KW砼布料机1HG1511KW380V1×11=11KW插入式振捣器54-6M，Φ601.1KW380V5×1.1=5.5KW平板振捣器2PB3.02.2KW380V2×2.2=4.4KW电焊机2BX-300A38KW380V2×38=76KW闪光对焊机1G1-10022KW380V1×22=22KW钢筋弯曲机16KW380V1×6=6KW钢筋调直机18KW380V1×8=8KW钢筋切断机15.5KW380V1×5.5=5.5KW高压水泵214KW380V2×14=28KW园盘锯2YB25221.6KW380V2×1.6KW=3.2KW电刨3MB5041.6KW380V3×1.6KW=4.8KW蛙式打夯机2HW2.51.6KW380V2×1.6KW=3.2KW室内外照明30KW30KW合计232.4KW+30KW+98KW第5页共23页第4页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共23页2、AL1路：电锯、电刨室内外照明（30KW）1）总箱至分箱导线选择I=1000P√3U线COSϕ=1000(3.2+4.8+30)√3380×0.75=76.98A查表选用（3×25+2×16）防水电缆软线。2）电锯导线选择：I=1000∑P√3U线COSϕ=1000×1.6√3×380×0.75=3.24A查表选用（3×2.5+2×2.5）防水电缆软线。3)电刨导线选择：I=1000∑P√3U线COSϕ=1000×1.6√3×380×0.75=3.24A查表选用（3×2.5+2×2.5）防水电缆软线。4）照明导线选择：第6页共23页第5页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共23页I=1000∑P√3U线=1000×30√3×220=76.09A查表选用（3×25+2×16）防水电缆软线。3、AL2路：钢筋弯曲机、钢筋调直机、钢筋切断机1）总箱至分箱导线选择I=1000P√3U线COSϕ=1000(5.5+6+8)√3380×0.75=39.5A查表选用（3×10+2×6）防水电缆软线。2)钢筋弯曲机导线选择：I=1000P√3U线COSϕ=1000×6√3380×0.75=12.16A查表选用（3×4+2×2.5）防水电缆软线。3）钢筋调直机导线选择：I=1000P√3U线COSϕ=1000×8√3380×0.75=16.21A查表选用（3×4+2×2.5）防水电缆软线。第7页共23页第6页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共23页4）钢筋切断机导线选择：I=1000P√3U线COSϕ=1000×5.5√3380×0.75=11.2A...
