施工现场临时用电东区VIP专享VIP免费

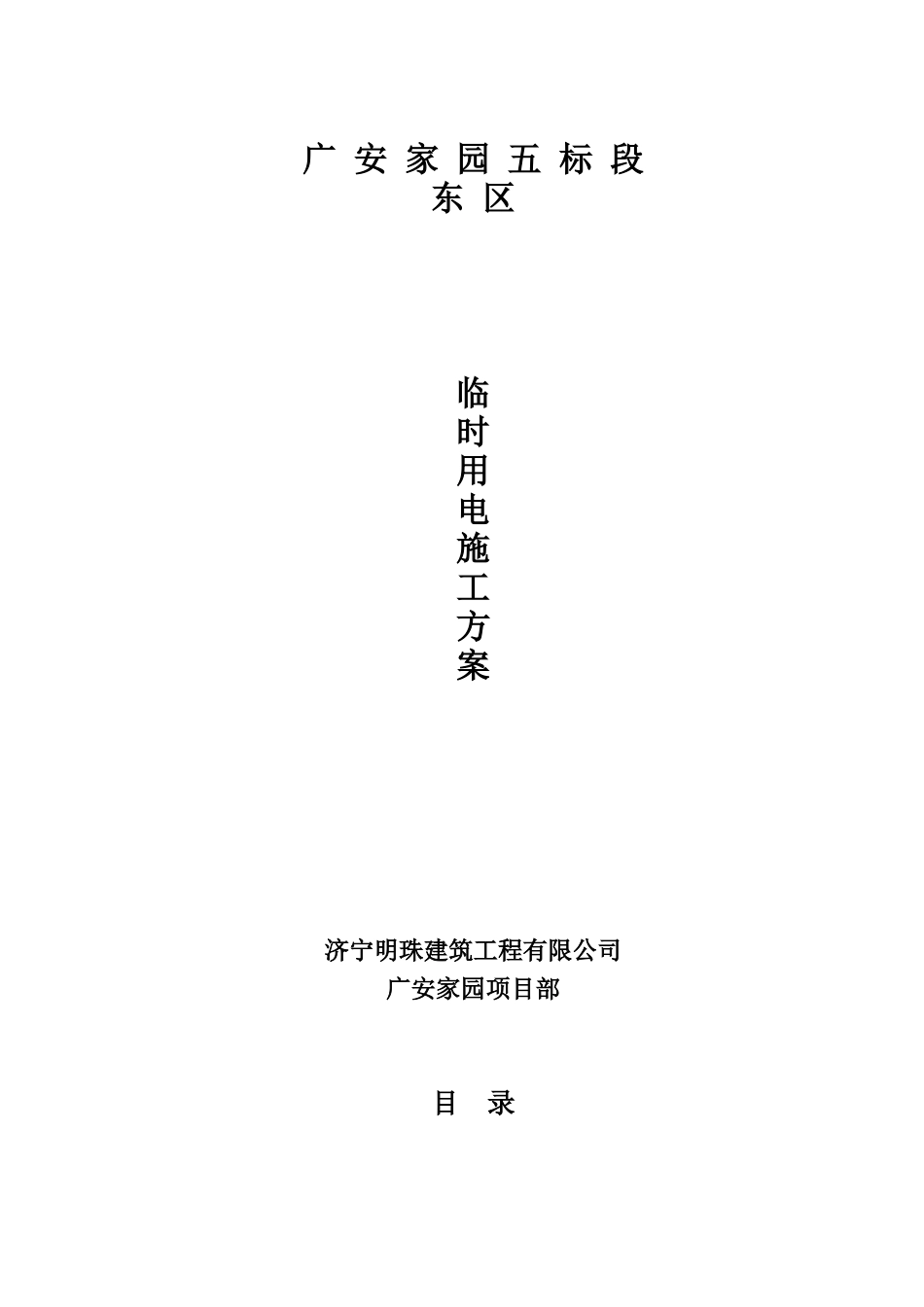

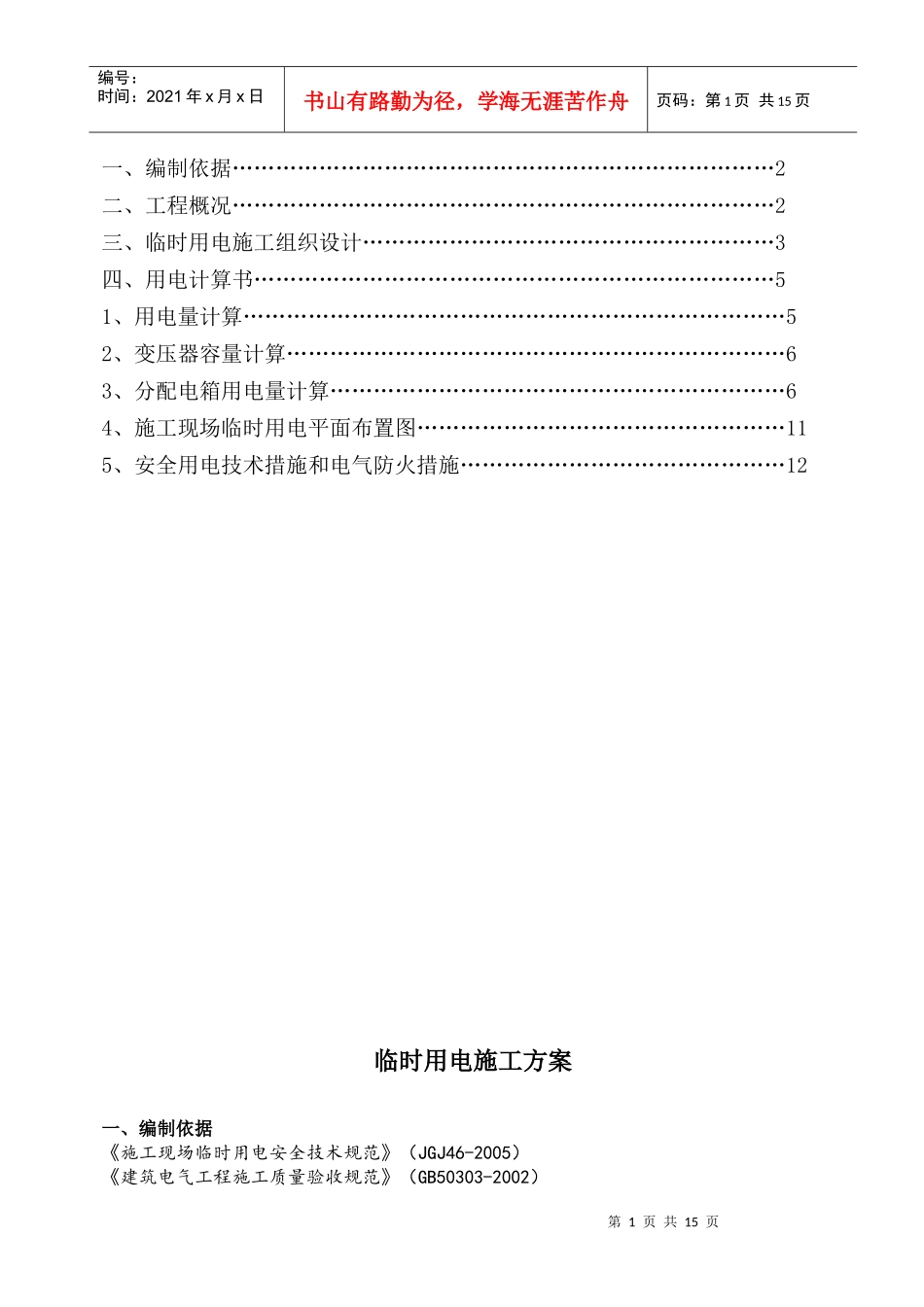

广安家园五标段东区临时用电施工方案济宁明珠建筑工程有限公司广安家园项目部目录第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页一、编制依据…………………………………………………………………2二、工程概况…………………………………………………………………2三、临时用电施工组织设计…………………………………………………3四、用电计算书………………………………………………………………51、用电量计算…………………………………………………………………52、变压器容量计算……………………………………………………………63、分配电箱用电量计算………………………………………………………64、施工现场临时用电平面布置图……………………………………………115、安全用电技术措施和电气防火措施………………………………………12临时用电施工方案一、编制依据《施工现场临时用电安全技术规范》（JGJ46-2005）《建筑电气工程施工质量验收规范》（GB50303-2002）第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页《电气装置安装工程电缆施工及验收规范》（GB/T50168-2002）用电管理是临时用电安全技术规范的核心内容。按施工现场临时用电施工平面布置图据以用电设备多于五台以上及用电设备总容量以超过50KW以上《规范》规定：临时用电设备在五台及五台以上或设备总容量在50KW及50KW以上者，应编制施工方案，为此本工程编制临时施工方案。二、工程概况工程名称济宁市高新区广安家园工程建设单位济宁市高新区柳行办事处建设用途住宅设计单位济宁市建筑设计研究院建设地点济宁市高新区群英路北、瑞园路东、海川路西、广安路南监理单位济宁市建设监理有限公司建筑面积/施工单位济宁明珠建筑工程有限公司总造价/抗震等级六级层数地上11+1层耐久年限50年结构类型剪力墙结构基础类型超流态螺旋钻孔灌注桩基础构造特征地基与基础桩基、承台、基础至四层、五层至十一层均为剪力墙、梁及楼板为C30，卫生间、厨房、阳台处楼板采用防水混凝土P6内、外墙室外±0.00以下Mu10.0煤矸石烧结实心砖砌M7.5水泥砂浆，地下室及室内±0.00以上为Mu5加气混凝土砌块M5混合砂浆柱、梁、板柱、梁、板砼强度等级为C30装饰装修工程外墙面贴砌聚苯板薄抹灰涂料外墙面内墙厨房、卫生间为面墙防水内墙面，其余为水泥砂浆抹面内墙楼地面卫生间、洗手间、厨房地面砖防水楼面；阳台、楼梯、机房、储藏室、自行车库水泥砂浆楼面；架空层水细石混凝土防潮地面。门窗木门，塑钢门窗、防火门屋面防水细石混凝土平屋面，55厚挤塑聚苯板保温层、卷材涂膜防水屋面给排水工程给排水工程、消防工程、采暖工程电气工程照明工程、防雷接地及等电位工程、弱电工程第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页三、临时用电施工组织设计1、现场勘探；（1）根据在建工程的施工组织设计和施工进度计划安排，总平面布置图和拟定的临时用电布置图，确定所用机械设备的位置和三级配电的层次及导线敷设的部署等。（2）该工程为剪力墙结构，基础为墙下条形桩承台基础，基础周圈铺设40х4镀锌扁铁连成一体作为避雷接地体，与室外机械及配电系统相连，分别在三处（即总配电箱处、配电线路的中间处和末端处）做重复接地。每处的重复接地利用5-6个基础钢筋用电焊施焊。每处的接地电阻值用接地测试仪测得均符合接地电阻值要求。2、电源选择。根据本工程实际工程量和电力需用量，临时供电由场地附近业主的电力系统供电。电力系统选择。根据现场实际情况，将配电线路设在道路一侧。挖掘电缆沟，敷设电缆，不得妨碍交通和施工机械的装拆及运转，并避开堆料、挖槽、修建临时工棚用地。室内低压动力线路及照明线路，皆用绝缘导线。确定电源进线，总配电箱，分配电箱等的位置及线路走向：（1）该工程施工现场临时用电总电源是由建设单位从外部高压线经变电器变电所得380/220电压引入，送至到施工单位指定的地点上去（总配电箱处）。整个施工现场按三级配电内容型式布置，（示意图表示）：总...
