桥梁施工工艺框图VIP免费

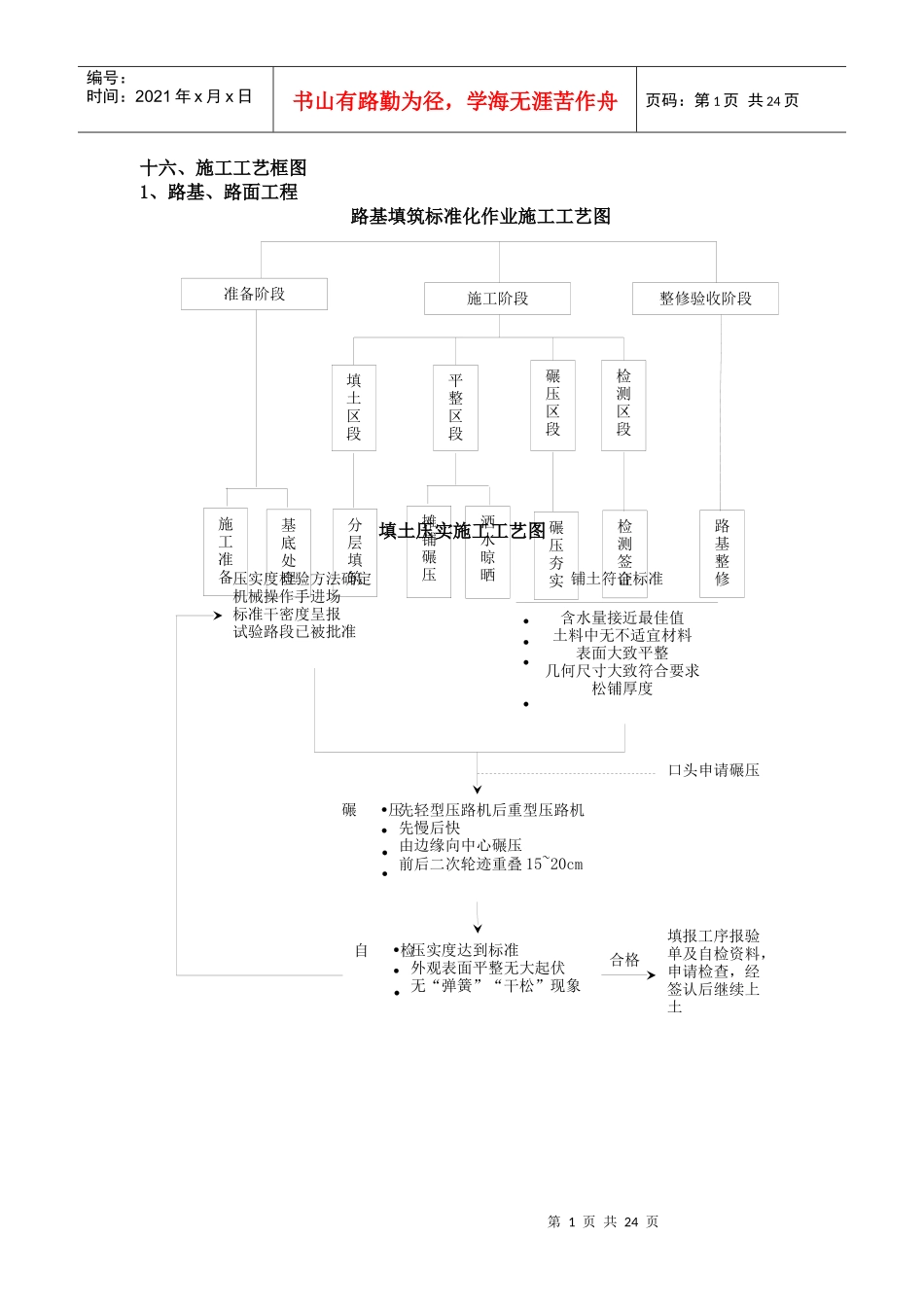

第1页共24页准备阶段施工阶段整修验收阶段填土区段平整区段碾压区段施工准备检测区段基底处理分层填筑摊铺碾压洒水晾晒碾压夯实检测签证路基整修压实度检验方法确定机械操作手进场标准干密度呈报试验路段已被批准铺土符合标准含水量接近最佳值土料中无不适宜材料表面大致平整几何尺寸大致符合要求松铺厚度碾压先轻型压路机后重型压路机先慢后快由边缘向中心碾压前后二次轮迹重叠15~20cm自检压实度达到标准外观表面平整无大起伏无“弹簧”“干松”现象口头申请碾压填报工序报验单及自检资料，申请检查，经签认后继续上土合格编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页十六、施工工艺框图1、路基、路面工程路基填筑标准化作业施工工艺图填土压实施工工艺图第2页共24页第1页共24页施工准备排水挖淤晾晒掺灰拌和摊铺整平碾压压实度检测压实度检验合格合格不合格施工准备测量放线基底处理地表清理原地面碾压击实试验填料选择上土现场填筑工艺试验分层上料摊铺平整含水量检测碾压压实度检测路堤标高、宽度检测边坡整修、路面平整坡面防护结束不合格未达到设计标高编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页填土路堤施工工艺图软基处理施工工艺框图第3页共24页第2页共24页合格不合格设计填方横断面清除表土凿台阶（按规范）分层上料填屑整平振动压实密实度检验下一层填筑是否到设计标高码砌边坡及路肩结束现场试验确定层厚度现场试验确定否控制石料块度码砌边坡编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页填石路堤施工工艺图第4页共24页第3页共24页施工组织准备场地清理测量放样施作截水沟机械开挖运输检查地基允许承载力修整基床表面、边坡检验成型改良或加固基床碾压、整型符合设计规定不符合设计规定合格不合格编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页路基挖方施工工艺框图光面爆破施工工艺图第5页共24页第4页共24页光爆孔起爆光爆孔炸药、雷管装填光爆孔钻孔主爆区装药起爆主爆区钻孔爆破方案设计爆破效果分析、参数调整石方清运下一爆破循环炸药、雷管装填预裂孔、主爆孔钻孔布孔钻机、空压机就位钻爆平台开凿初步爆破方案设计起爆网络联结起爆爆破效果分析、参数调整石方挖运下一爆破循环炸药、雷管装填钻孔潜孔钻机、空压机就位布孔潜孔钻机行驶道路开通初步爆破方案设计起爆网络联结起爆爆破效果分析、参数调整石方挖运下一爆破循环编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页浅孔爆破施工工艺图深孔爆破施工工艺图第6页共24页第5页共24页平整工作面孔位放线钻孔孔位检查装药堵塞网络联结安全警戒击发起爆炸后检查总结效果坡度尺对照解除警戒反馈信息调整参数爆破设计编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共24页深孔微差梯段爆破施工工艺图第7页共24页第6页共24页基底表层处理、测量放线检验验收合格循环施工：分层填筑、分层压实、检查合格填筑碎石土碾压检查验收路基填筑循环测量放线基底表面处理铺设土工格栅检查验收边坡修整路堤成型填土碾压编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共24页碎石土施工工艺图土工格栅施工工艺图第8页共24页第7页共24页是否是制定观测方案观测仪标埋设填土施工监测管理信息反馈（控制填土速率）与设计控制值比较填土是否结束沉降水平位移是否稳定观测结束分析整理观测成果递交成果报告边坡整修拌制草籽混合料喷播草籽混合料覆盖喷水养护结束编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共24页路基沉降与稳定观测施工工艺图喷播草籽施工工艺图第9页共24页第8页共24页基础检查主体防护勾缝、抹面植草皮、检验检验验收压实度检验合格合格不合格预制构件石料检验拌制砂浆施工准备测量放样清理修整边坡施工准备测量放样开挖坑槽砌筑片石勾缝、抹面勾槽清理养护结束编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共24页防护工程施工工艺框图路基排水工程施工工艺图第10页共24页...
