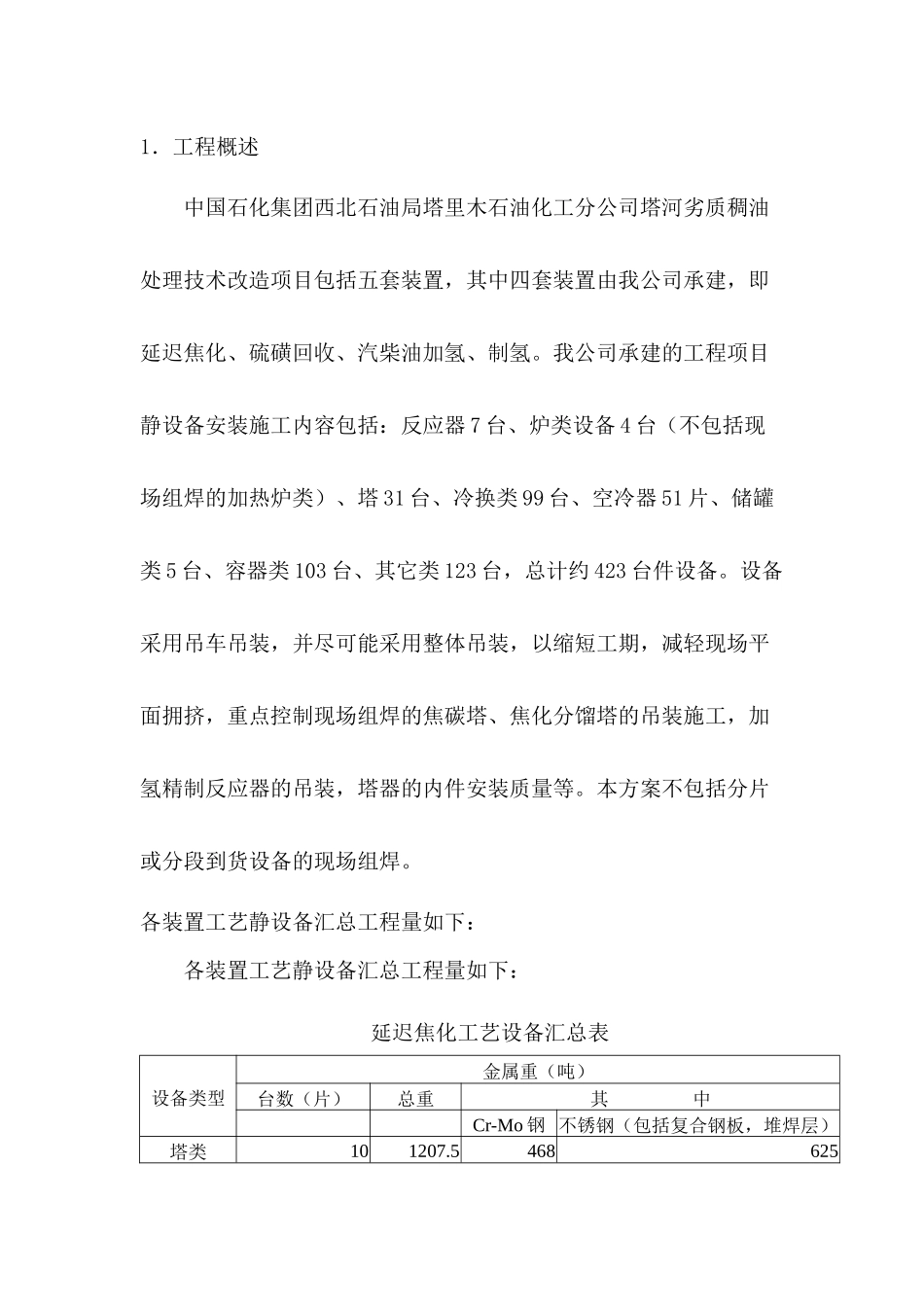

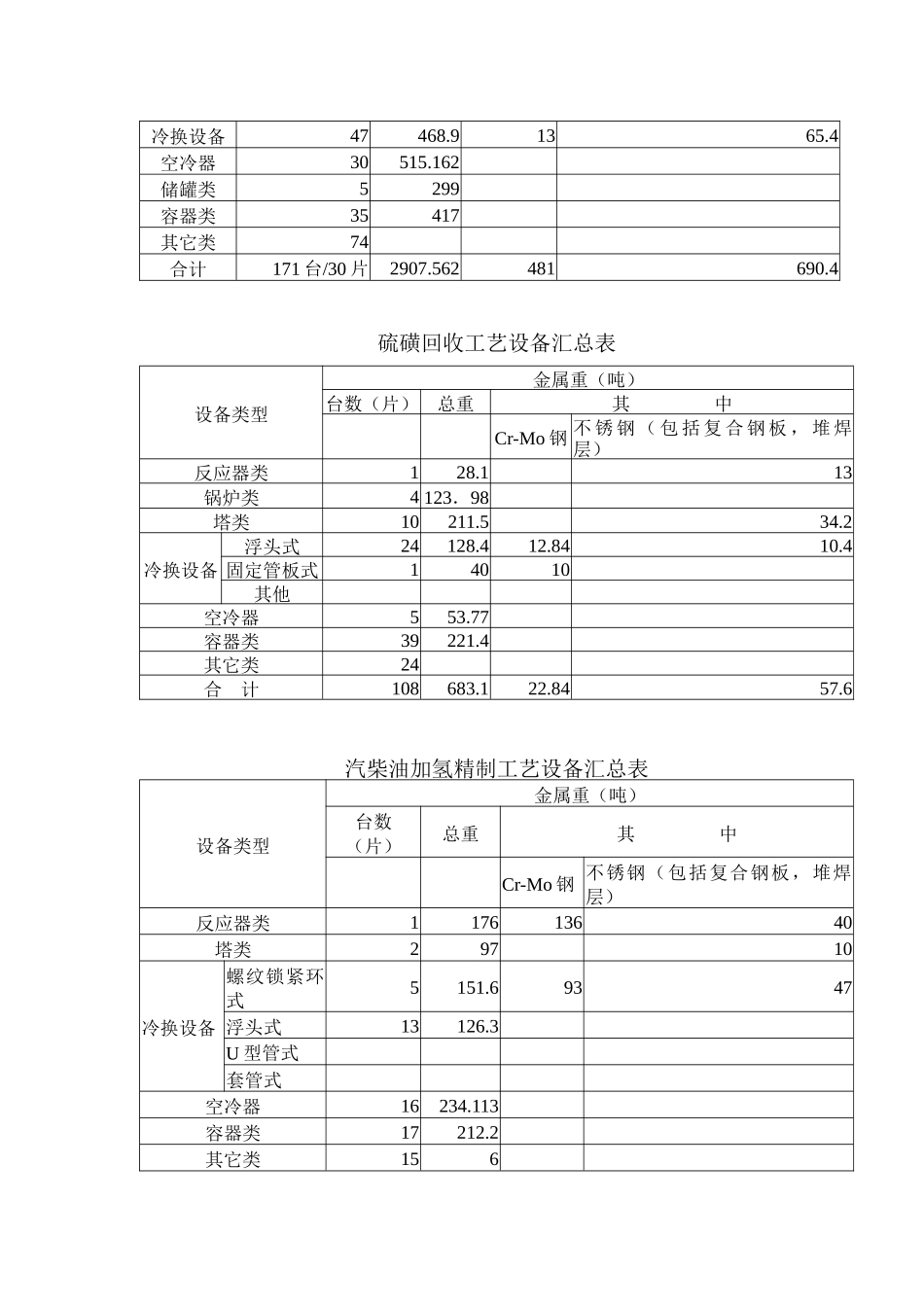

1．工程概述中国石化集团西北石油局塔里木石油化工分公司塔河劣质稠油处理技术改造项目包括五套装置，其中四套装置由我公司承建，即延迟焦化、硫磺回收、汽柴油加氢、制氢。我公司承建的工程项目静设备安装施工内容包括：反应器7台、炉类设备4台（不包括现场组焊的加热炉类）、塔31台、冷换类99台、空冷器51片、储罐类5台、容器类103台、其它类123台，总计约423台件设备。设备采用吊车吊装，并尽可能采用整体吊装，以缩短工期，减轻现场平面拥挤，重点控制现场组焊的焦碳塔、焦化分馏塔的吊装施工，加氢精制反应器的吊装，塔器的内件安装质量等。本方案不包括分片或分段到货设备的现场组焊。各装置工艺静设备汇总工程量如下：各装置工艺静设备汇总工程量如下：延迟焦化工艺设备汇总表设备类型金属重（吨）台数（片）总重其中Cr-Mo钢不锈钢（包括复合钢板，堆焊层）塔类101207.5468625冷换设备47468.91365.4空冷器30515.162储罐类5299容器类35417其它类74合计171台/30片2907.562481690.4硫磺回收工艺设备汇总表设备类型金属重（吨）台数（片）总重其中Cr-Mo钢不锈钢（包括复合钢板，堆焊层）反应器类128.113锅炉类4123．98塔类10211.534.2冷换设备浮头式24128.412.8410.4固定管板式14010其他空冷器553.77容器类39221.4其它类24合计108683.122.8457.6汽柴油加氢精制工艺设备汇总表设备类型金属重（吨）台数（片）总重其中Cr-Mo钢不锈钢（包括复合钢板，堆焊层）反应器类117613640塔类29710冷换设备螺纹锁紧环式5151.69347浮头式13126.3U型管式套管式空冷器16234.113容器类17212.2其它类156随机供货设备2合计711003.21322997制氢工艺设备汇总表设备类型金属重（吨）台数（片）总重其中Cr-Mo钢不锈钢（包括复合钢板，堆焊层）反应器类548.548.5塔类9123.53.5冷换设备浮头式412.65U型管式423.119.17固定管板式1147.92容器类1282.35.7其它类81.5合计43305.580.518.22．编制依据洛阳石油化工工程公司提供的设备专业施工图纸中国石化洛阳石化工程公司院标《一般容器内件技术条件》70B109-2003《压力容器安全技术监察规程》《钢制压力容器》GB150-1998《管壳式换热器》GB151-1999《空冷式换热器》GB/T15386-94《工业设备及管道绝热工程施工及验收规范》GBJ126-89《钢制塔式容器》JB4710-92《塔盘技术条件》JB/T1205-2001《压力容器无损检测》JB4730-94《化工工程建设起重施工规范》HGJ201-83《高压化工设备施工及验收规范》HGJ208-83《中低压化工设备施工及验收规范》HGJ209-83《化工塔类设备施工及验收规范》HGJ211-85《石油化工装置设备基础工程施工及验收规范》SH3510-2000《石油化工换热器设备施工及验收规范》SH3532-95《石油化工设备和管道隔热技术规范》SH3010-2000《石油化工设备和管道涂料防腐蚀技术规范》SH3022-1999《石油化工工程建设交工技术文件规定》SH3503-2001《石油化工钢制塔、容器现场组焊施工工艺标准》SH/T3524-1999《石油化工不锈钢复合钢焊接规程》SH/T3527-1999《大型设备吊装施工工艺标准》SHJ515-90《石油化工设备安装工程质量检验评定标准》SH3514-2001《石油化工施工安全技术规程》SH3505-19993．主要施工工序见图1。4．设备的安装4．1．施工准备⑴所有施工人员熟悉设备安装技术资料，包括设备制造装配图及零部件图、设备安装说明性文件、专用工具使用说明书、工艺安装图、设备装箱单及合格证等。⑵对设备安装所需手段用料、辅助材料、工机具、车辆等进行预先准备。⑶每一步工序施工前都要组织有关管理人员（技术、质量、安全）对所有施工作业人员进行技术交底，使作业人员对工程的情况、施工的程序和要求有全面深入的了解，同时也了解本装置设备安装的质量、安全方面的要求。4．2．设备出库检验⑴设备到货后，由供应部门组织工程管理部门、质量部门及施工班组，会同总承包单位、监理工程师、业主对设备进行开箱检验：依据装箱单核对箱数、箱号，对设备及零部件的名称、型号、规格、数量及外观质量进行检查，并根据设备装配图核对设备的主要几何尺寸，管口规格、方位，检查随机资料和专用工具是否齐全。发现设备、零部件有损坏或质量缺陷，或者有缺件情况，应...
