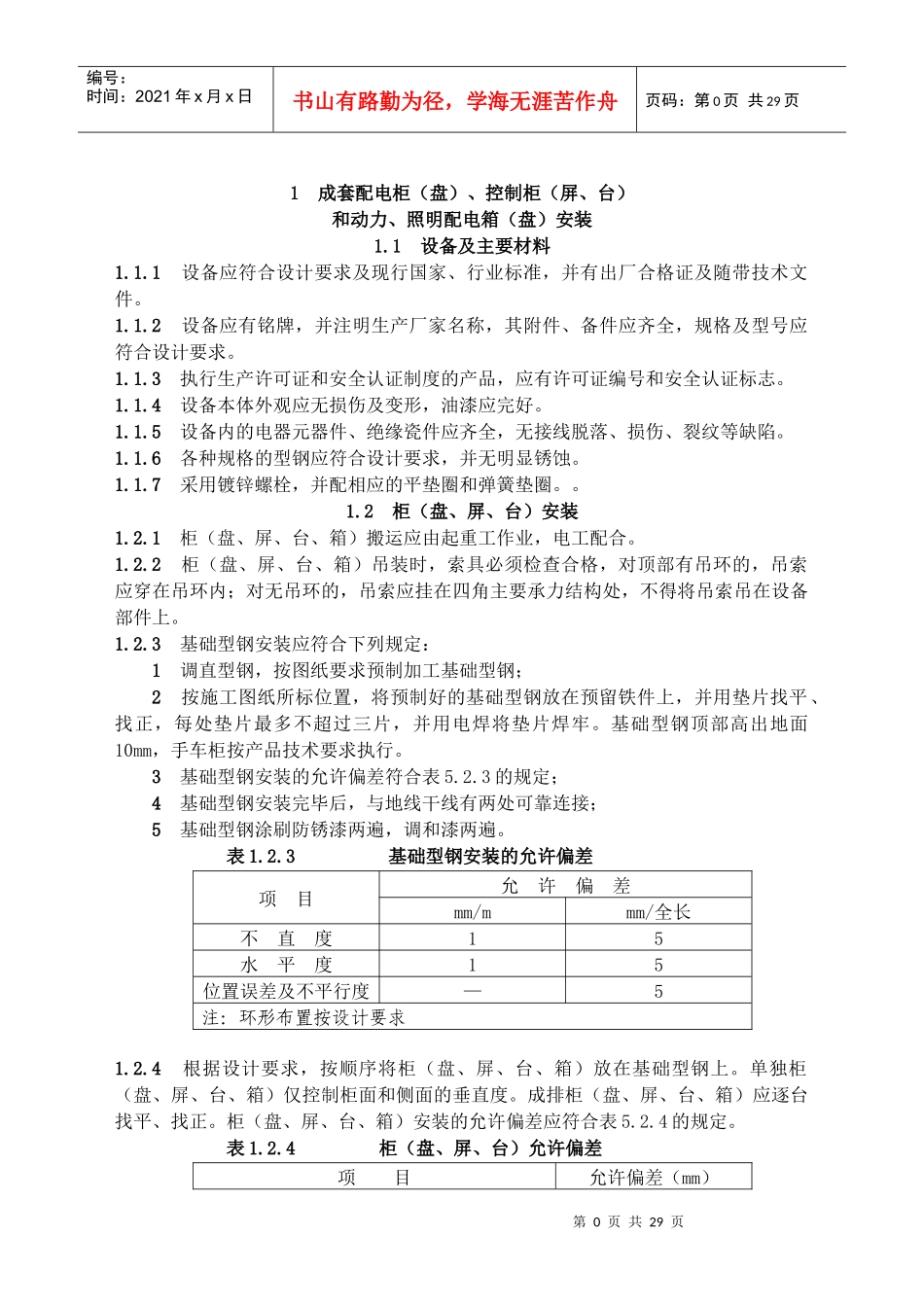

第0页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共29页1成套配电柜（盘）、控制柜（屏、台）和动力、照明配电箱（盘）安装1.1设备及主要材料1.1.1设备应符合设计要求及现行国家、行业标准，并有出厂合格证及随带技术文件。1.1.2设备应有铭牌，并注明生产厂家名称，其附件、备件应齐全，规格及型号应符合设计要求。1.1.3执行生产许可证和安全认证制度的产品，应有许可证编号和安全认证标志。1.1.4设备本体外观应无损伤及变形，油漆应完好。1.1.5设备内的电器元器件、绝缘瓷件应齐全，无接线脱落、损伤、裂纹等缺陷。1.1.6各种规格的型钢应符合设计要求，并无明显锈蚀。1.1.7采用镀锌螺栓，并配相应的平垫圈和弹簧垫圈。。1.2柜（盘、屏、台）安装1.2.1柜（盘、屏、台、箱）搬运应由起重工作业，电工配合。1.2.2柜（盘、屏、台、箱）吊装时，索具必须检查合格，对顶部有吊环的，吊索应穿在吊环内；对无吊环的，吊索应挂在四角主要承力结构处，不得将吊索吊在设备部件上。1.2.3基础型钢安装应符合下列规定：1调直型钢，按图纸要求预制加工基础型钢；2按施工图纸所标位置，将预制好的基础型钢放在预留铁件上，并用垫片找平、找正，每处垫片最多不超过三片，并用电焊将垫片焊牢。基础型钢顶部高出地面10mm，手车柜按产品技术要求执行。3基础型钢安装的允许偏差符合表5.2.3的规定；4基础型钢安装完毕后，与地线干线有两处可靠连接；5基础型钢涂刷防锈漆两遍，调和漆两遍。表1.2.3基础型钢安装的允许偏差项目允许偏差mm/mmm/全长不直度15水平度15位置误差及不平行度—5注：环形布置按设计要求1.2.4根据设计要求，按顺序将柜（盘、屏、台、箱）放在基础型钢上。单独柜（盘、屏、台、箱）仅控制柜面和侧面的垂直度。成排柜（盘、屏、台、箱）应逐台找平、找正。柜（盘、屏、台、箱）安装的允许偏差应符合表5.2.4的规定。表1.2.4柜（盘、屏、台）允许偏差项目允许偏差（mm）第1页共29页第0页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页垂直度（每m）1.5水平偏差相邻两柜顶部2成排柜顶部5柜面偏差相邻两柜边1成排柜面5柜间接缝21.2.5柜（盘、屏、台、箱）与基础型钢应用镀锌螺栓固定，柜体与柜体、柜体与侧档板均要用镀锌螺栓连接。一般无要求时，高压柜用M16镀锌螺栓固定，低压柜用M12镀锌螺栓固定。1.2.6低压配电柜（盘）、控制柜（屏、台）和动力、照明配电箱（盘）应有可靠的电击保护。柜（盘、屏、台、箱）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（盘、屏、台、箱）内的保护导体最小截面积Sp应符合表5.2.6的规定。表1.2.6保护导体的截面积相线的截面积S（mm2）相应保护导体的最小截面积Sp（mm2）S≤16S16＜S≤351635＜S≤400S/2400＜S≤800200S＞800S/4注：S指柜（盘、屏、台、箱）电源进线相线截面积，且两者（S、Sp）材质相同。1.2.7柜（盘、屏、台、箱）的接地应牢固良好。装有电器的可开启门，应以裸铜软线与接地的金属框架可靠连接。1.2.8成套配电柜安装应符合下列规定：1机械闭锁、电气闭锁动作准确、可靠；2动触头与静触头中心线一致，触头接触紧密；3二次回路辅助开关切换接点动作准确，接触可靠；4柜内照明齐全。1.2.9抽屉式配电柜安装应符合下列规定：1抽屉推拉灵活，无卡阻、碰撞现象，抽屉能够互换；2抽屉的机械联锁、电气联锁装置动作正确可靠，断路器分闸后，隔离触头才能分开；3抽屉与柜体间的二次回路连接插件接触良好；4抽屉与柜体间接触及柜体、框架接地良好。1.2.10手车式配电柜安装应符合下列规定：1防止电气误操作的装置齐全，动作灵活可靠；第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页2手车推拉灵活轻便，无卡阻、碰撞现象，相同型号的手车能够互换；3手车推入工作位置后，动触头顶部与静触头底部的间隙符合产品要求；4手车与柜体间的二次回路连接插件接触良好；5安全隔离板开启灵活，随手车的进出而相应动作；6柜内控制电缆的位置不妨碍手车进出；7手车与柜体间的接地触头接触紧密；当手车推入柜内时，其接地...
