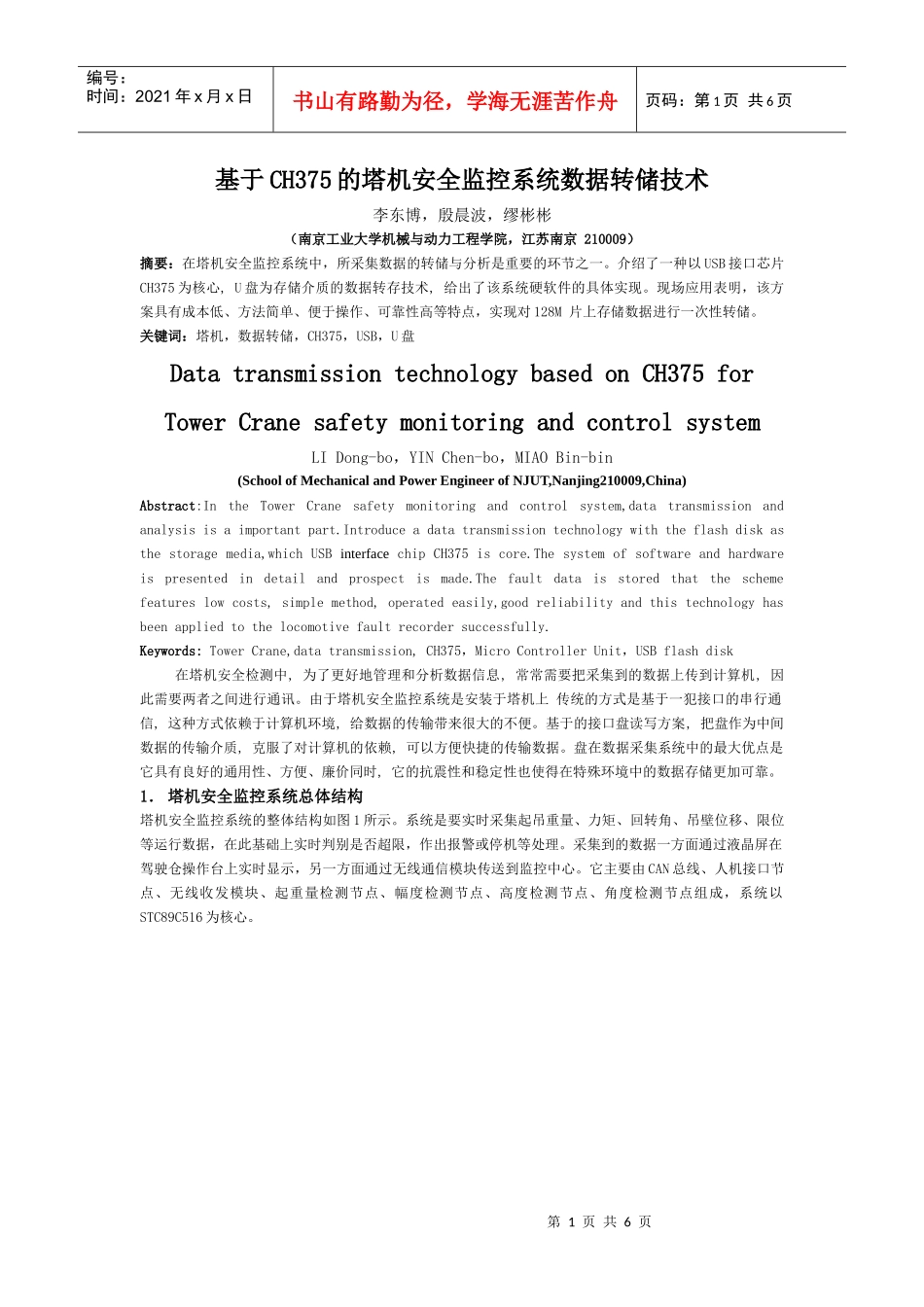

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页基于CH375的塔机安全监控系统数据转储技术李东博，殷晨波，缪彬彬（南京工业大学机械与动力工程学院，江苏南京210009）摘要：在塔机安全监控系统中，所采集数据的转储与分析是重要的环节之一。介绍了一种以USB接口芯片CH375为核心,U盘为存储介质的数据转存技术,给出了该系统硬软件的具体实现。现场应用表明，该方案具有成本低、方法简单、便于操作、可靠性高等特点，实现对128M片上存储数据进行一次性转储。关键词：塔机，数据转储，CH375，USB，U盘DatatransmissiontechnologybasedonCH375forTowerCranesafetymonitoringandcontrolsystemLIDong-bo，YINChen-bo，MIAOBin-bin(SchoolofMechanicalandPowerEngineerofNJUT,Nanjing210009,China)Abstract:IntheTowerCranesafetymonitoringandcontrolsystem,datatransmissionandanalysisisaimportantpart.Introduceadatatransmissiontechnologywiththeflashdiskasthestoragemedia,whichUSBinterfacechipCH375iscore.Thesystemofsoftwareandhardwareispresentedindetailandprospectismade.Thefaultdataisstoredthattheschemefeatureslowcosts,simplemethod,operatedeasily,goodreliabilityandthistechnologyhasbeenappliedtothelocomotivefaultrecordersuccessfully.Keywords:TowerCrane,datatransmission,CH375，MicroControllerUnit，USBflashdisk在塔机安全检测中,为了更好地管理和分析数据信息,常常需要把采集到的数据上传到计算机,因此需要两者之间进行通讯。由于塔机安全监控系统是安装于塔机上传统的方式是基于一犯接口的串行通信,这种方式依赖于计算机环境,给数据的传输带来很大的不便。基于的接口盘读写方案,把盘作为中间数据的传输介质,克服了对计算机的依赖,可以方便快捷的传输数据。盘在数据采集系统中的最大优点是它具有良好的通用性、方便、廉价同时,它的抗震性和稳定性也使得在特殊环境中的数据存储更加可靠。1．塔机安全监控系统总体结构塔机安全监控系统的整体结构如图1所示。系统是要实时采集起吊重量、力矩、回转角、吊壁位移、限位等运行数据，在此基础上实时判别是否超限，作出报警或停机等处理。采集到的数据一方面通过液晶屏在驾驶仓操作台上实时显示，另一方面通过无线通信模块传送到监控中心。它主要由CAN总线、人机接口节点、无线收发模块、起重量检测节点、幅度检测节点、高度检测节点、角度检测节点组成，系统以STC89C516为核心。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页图1监控系统结构框图2．CH375芯片简介CH375是一种USB总线的通用接口芯片,可以方便地挂接到单片机的控制总线上。同时,CH375的USB主机方式支持常用的USB全速设备,外部单片机可以通过CH375按照相应的USB协议与USB设备通讯。而且,单片机可以直接调用子程序库读写U盘中的文件数据,硬件上只需在原单片机系统中增加一个CH375芯片,综合成本较低。CH375支持全速的USBHOST主机接口,兼容USBV2.0,外围元器件只需要晶体和电容;支持动态切换主机与设备方式;支持常用的12Mb/s全速USB设备;支持USB设备的控制传输、批量传输、中断传输;可自动测USB设备的连接与断开;提供设备连接和断开的事通知。其并行接口包含8位数据总线,4线控制:读选通写选通、片选输入、中断输出。支持5V电源电压和3.3电源电压,CH375芯片还支持低功耗模式。芯片内置电源上电复位电路,一般情况下,不需要外部提供复位其正常工作时需要外部为其提供12MHz的时钟信号。CH375以C语言子程序库提供了USB存储设备的文件级接口,这些应用层接口API包含了常用的文件级操作,可以移植并嵌入到各种常用的单片机程序中。CH375的U盘文件级子程序库具有以下特性:支持常用的FAT12、FAT16和FAT32文件系统;磁盘容量可达100GB以上;支持多级子目录;支持8.3格式的大写字母文件名;支持文件打开、新建、删除、读写以及搜索等。CH375的文件级接口API子程序需要大约600字节的随机存储器RAM作为缓冲区。所有API在调用后都有操作状态返回,但不一定有应答数据。CH375引脚功能...
