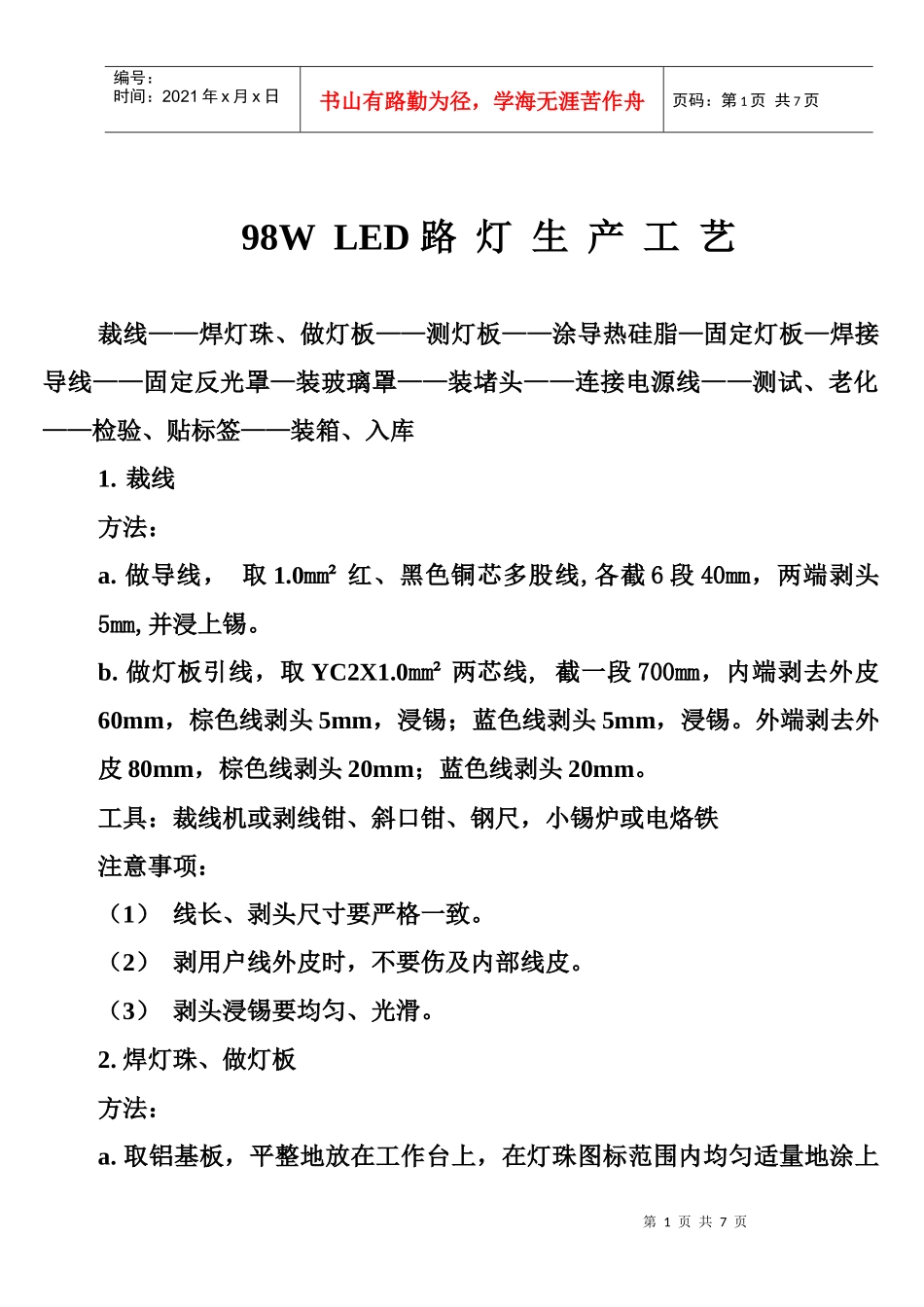

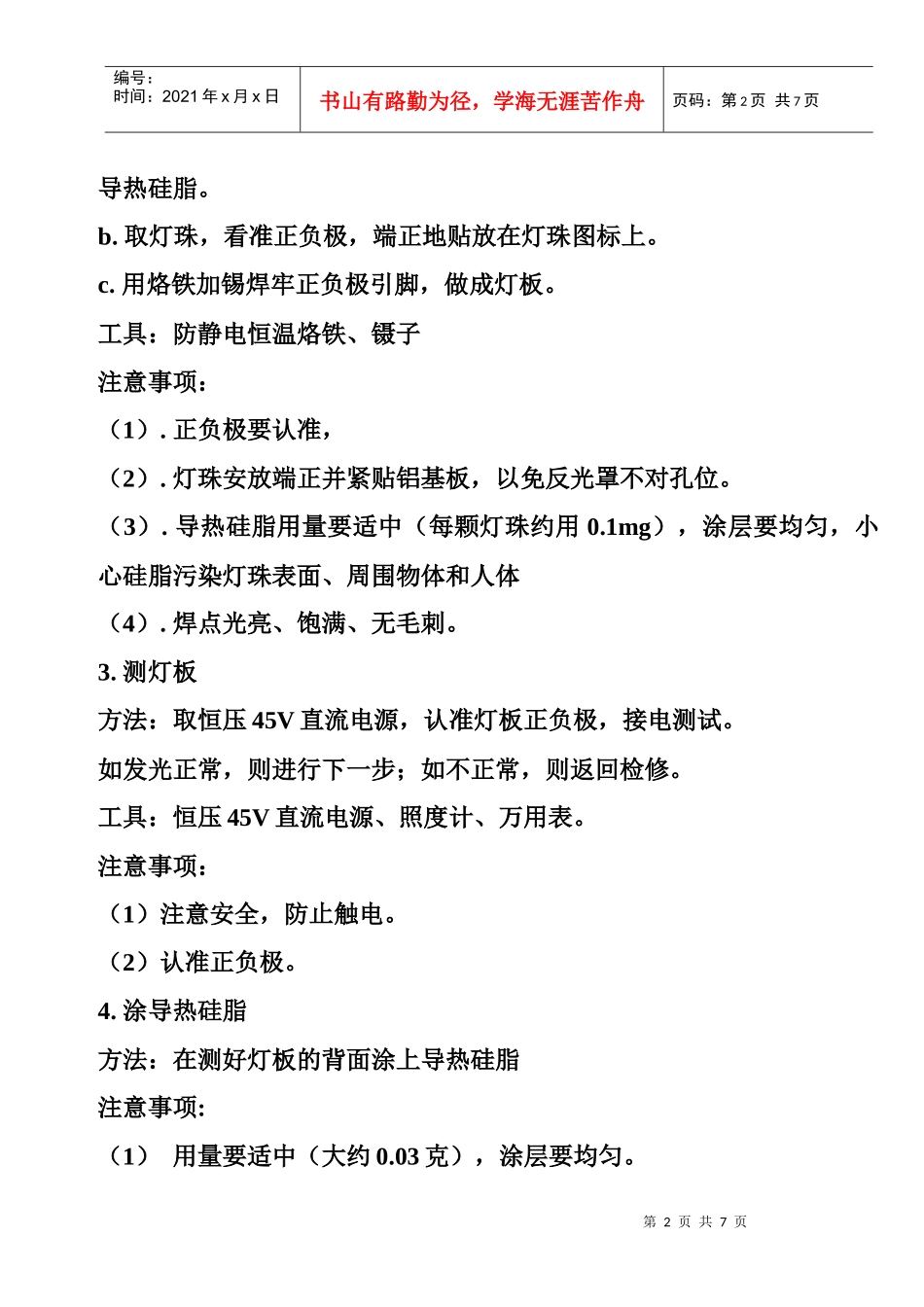

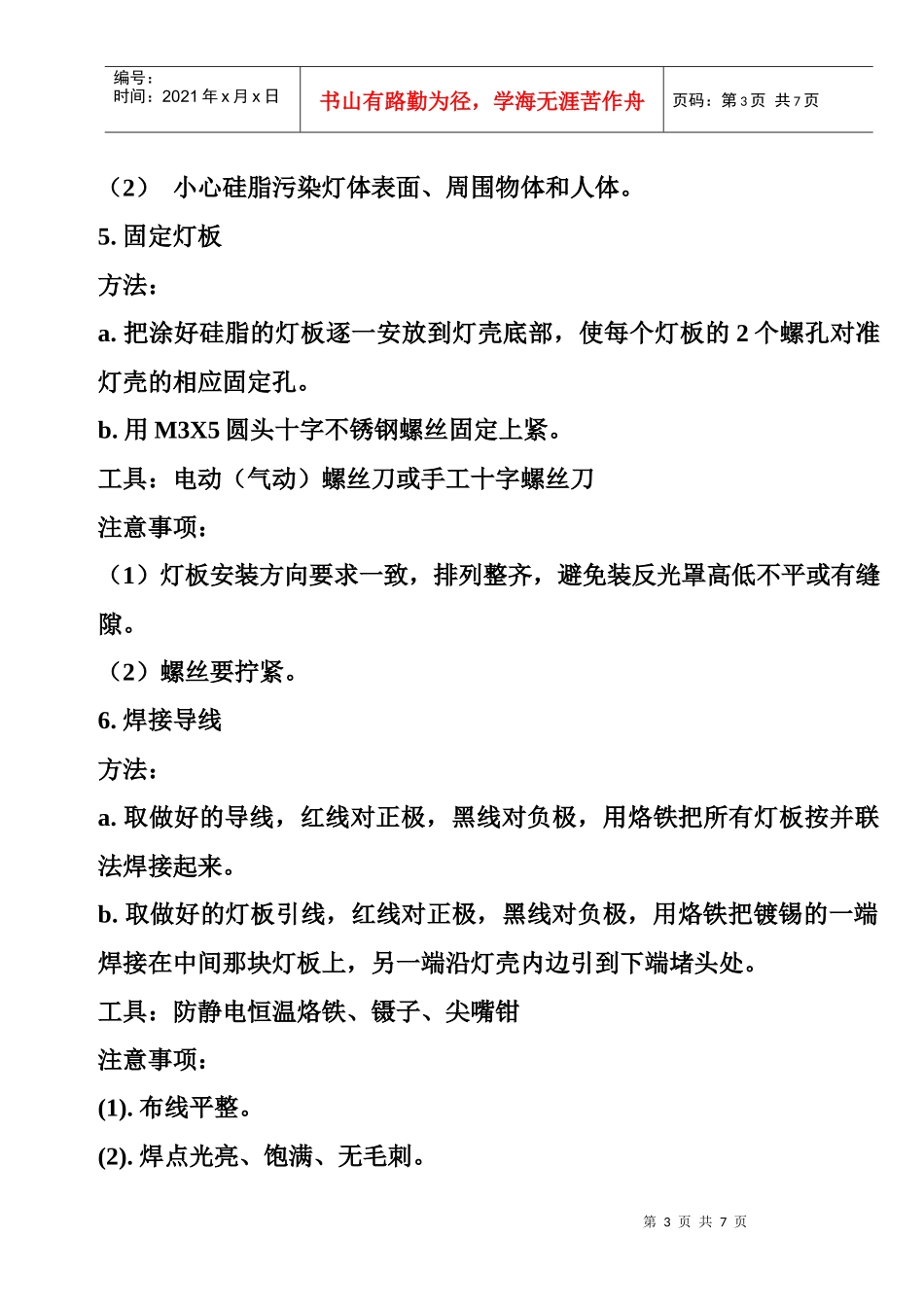

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页98WLED路灯生产工艺裁线——焊灯珠、做灯板——测灯板——涂导热硅脂—固定灯板—焊接导线——固定反光罩—装玻璃罩——装堵头——连接电源线——测试、老化——检验、贴标签——装箱、入库1.裁线方法：a.做导线，取1.0mm²红、黑色铜芯多股线,各截6段40mm，两端剥头5mm,并浸上锡。b.做灯板引线，取YC2X1.0mm²两芯线,截一段700mm，内端剥去外皮60mm，棕色线剥头5mm，浸锡；蓝色线剥头5mm，浸锡。外端剥去外皮80mm，棕色线剥头20mm；蓝色线剥头20mm。工具：裁线机或剥线钳、斜口钳、钢尺，小锡炉或电烙铁注意事项：（1）线长、剥头尺寸要严格一致。（2）剥用户线外皮时，不要伤及内部线皮。（3）剥头浸锡要均匀、光滑。2.焊灯珠、做灯板方法：a.取铝基板，平整地放在工作台上，在灯珠图标范围内均匀适量地涂上第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页导热硅脂。b.取灯珠，看准正负极，端正地贴放在灯珠图标上。c.用烙铁加锡焊牢正负极引脚，做成灯板。工具：防静电恒温烙铁、镊子注意事项：（1）.正负极要认准，（2）.灯珠安放端正并紧贴铝基板，以免反光罩不对孔位。（3）.导热硅脂用量要适中（每颗灯珠约用0.1mg），涂层要均匀，小心硅脂污染灯珠表面、周围物体和人体（4）.焊点光亮、饱满、无毛刺。3.测灯板方法：取恒压45V直流电源，认准灯板正负极，接电测试。如发光正常，则进行下一步；如不正常，则返回检修。工具：恒压45V直流电源、照度计、万用表。注意事项：（1）注意安全，防止触电。（2）认准正负极。4.涂导热硅脂方法：在测好灯板的背面涂上导热硅脂注意事项:（1）用量要适中（大约0.03克），涂层要均匀。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页（2）小心硅脂污染灯体表面、周围物体和人体。5.固定灯板方法：a.把涂好硅脂的灯板逐一安放到灯壳底部，使每个灯板的2个螺孔对准灯壳的相应固定孔。b.用M3X5圆头十字不锈钢螺丝固定上紧。工具：电动（气动）螺丝刀或手工十字螺丝刀注意事项：（1）灯板安装方向要求一致，排列整齐，避免装反光罩高低不平或有缝隙。（2）螺丝要拧紧。6.焊接导线方法：a.取做好的导线，红线对正极，黑线对负极，用烙铁把所有灯板按并联法焊接起来。b.取做好的灯板引线，红线对正极，黑线对负极，用烙铁把镀锡的一端焊接在中间那块灯板上，另一端沿灯壳内边引到下端堵头处。工具：防静电恒温烙铁、镊子、尖嘴钳注意事项：(1).布线平整。(2).焊点光亮、饱满、无毛刺。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页7.固定反光罩方法：取反光罩，放到灯板上，对准固定孔位，且让灯珠全部露出反光罩圆孔，用M3X12不锈钢圆头十字螺栓一一上紧。工具：电动（气动）螺丝刀或人力十字螺丝刀注意事项:a.不能用手直接接触反光罩表面。b.反光罩表面平整、无缝隙。8．装玻璃罩方法：a.剪取两端防水硅胶条，长度比玻璃罩长边长2CM。b.用镊子和小一字螺丝刀把防水胶条压进灯壳两边的凹槽，两端各留1CM。c.用两人分别拉紧防水胶条两端，另用一人取玻璃罩正面朝上插进凹槽,剪去两端多余胶条。工具：剪刀、米尺、镊子、小一字螺丝刀注意事项：（1）拉胶条时用力要均匀适中、不能过猛，以防拉断。（2）不要直接用手触摸玻璃表面.9.装堵头方法：a.取M5X20不锈钢内六方螺栓，全部套入防水螺栓胶圈。第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页b.取上端堵头与对应的防水胶垫，对准相应的固定孔位，用套好胶圈的内六方螺栓固定到灯壳上。c.取防水头，插入灯板引线，用自带螺母拧紧。取下端堵头与对应的防水胶垫，用14-17号叉扳手把防水头装上。对准相应的固定孔位，用套好胶圈的内六方螺栓固定到灯壳上。工具：M5六棱扳手、14-17号叉扳手注意事项：螺丝要拧紧。10.连接电源线方法：灯板红线接电源正极、黑线接电源负极，用绝缘胶布包好。注意事项：接头包扎好、无...
