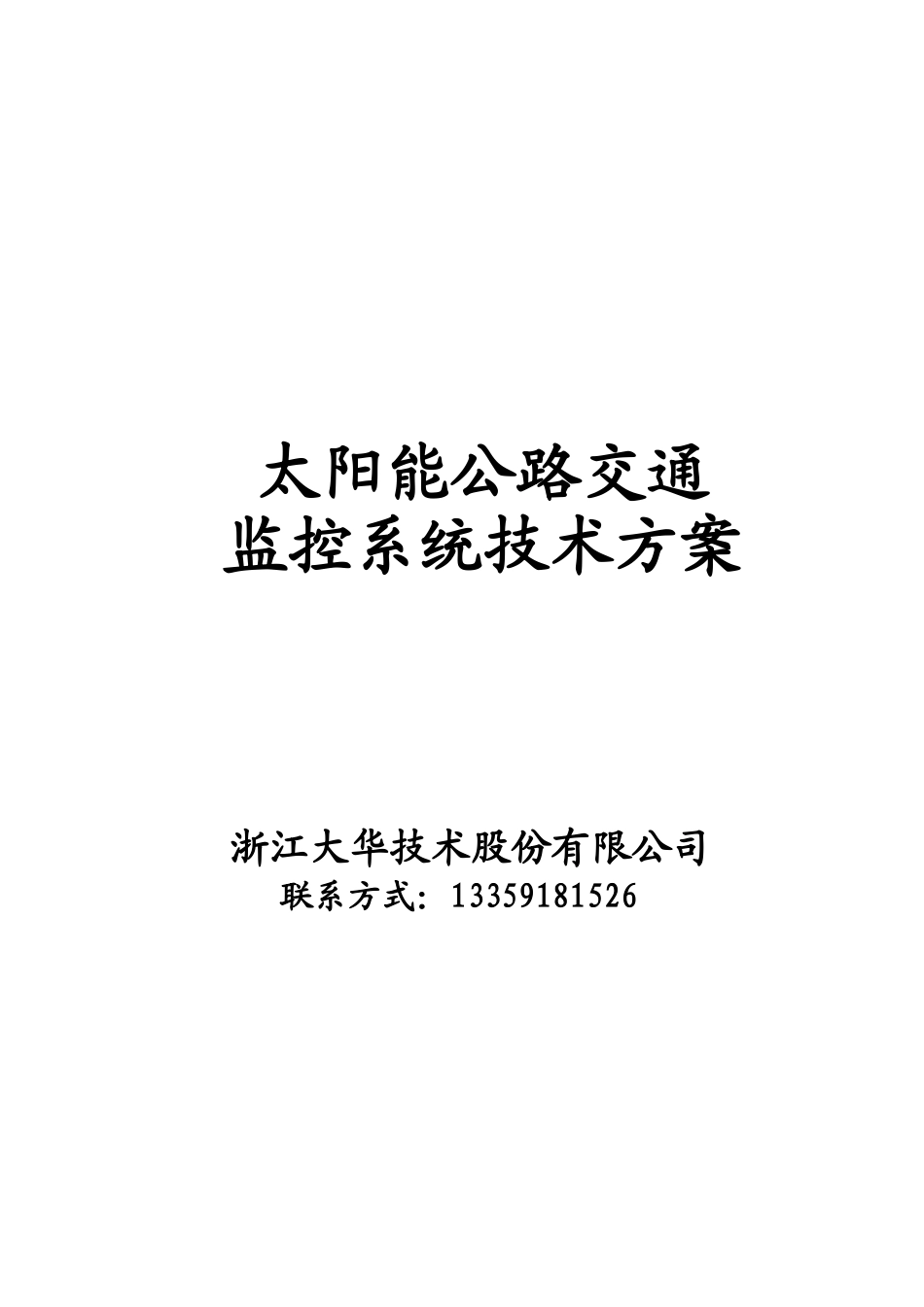

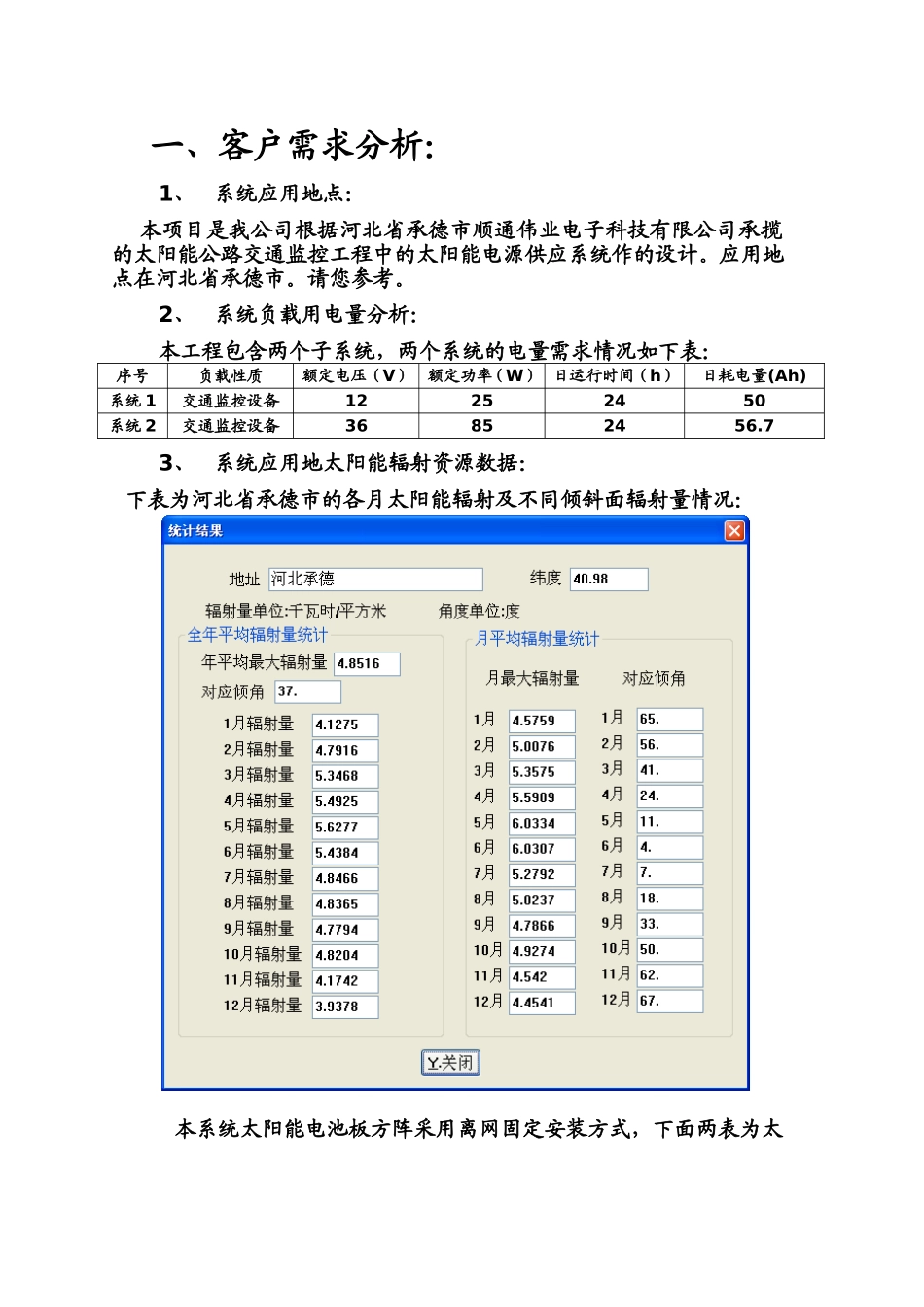

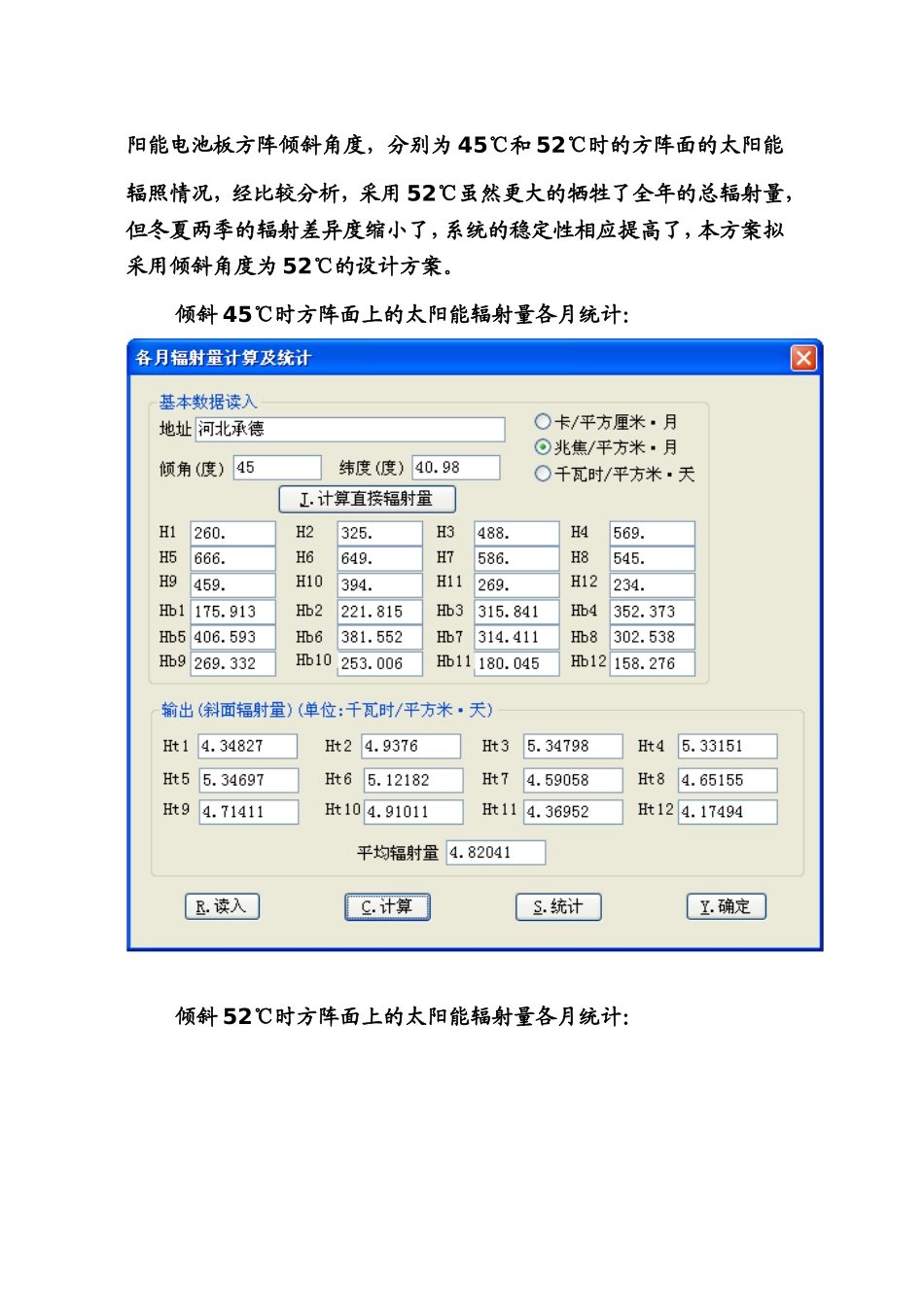

太阳能公路交通监控系统技术方案浙江大华技术股份有限公司联系方式：13359181526一、客户需求分析：1、系统应用地点：本项目是我公司根据河北省承德市顺通伟业电子科技有限公司承揽的太阳能公路交通监控工程中的太阳能电源供应系统作的设计。应用地点在河北省承德市。请您参考。2、系统负载用电量分析：本工程包含两个子系统，两个系统的电量需求情况如下表：序号负载性质额定电压（V）额定功率（W）日运行时间（h）日耗电量(Ah)系统1交通监控设备12252450系统2交通监控设备36852456.73、系统应用地太阳能辐射资源数据：下表为河北省承德市的各月太阳能辐射及不同倾斜面辐射量情况：本系统太阳能电池板方阵采用离网固定安装方式，下面两表为太阳能电池板方阵倾斜角度，分别为45℃和52℃时的方阵面的太阳能辐照情况，经比较分析，采用52℃虽然更大的牺牲了全年的总辐射量，但冬夏两季的辐射差异度缩小了，系统的稳定性相应提高了，本方案拟采用倾斜角度为52℃的设计方案。倾斜45℃时方阵面上的太阳能辐射量各月统计：倾斜52℃时方阵面上的太阳能辐射量各月统计：二、系统配置计算：1、系统1配置计算：△Q：累计能量亏损值，n为设计阴雨天数，n1为实际累计亏电天数，由下图可见，系统失电率不高。下面为设计6天阴雨天数的系统计算与配置：由下表可知系统设计阴雨天数为6天时，系统不存在失电现象。2、系统1配置表（系统为5天阴雨天配置）：项目规格型号数量备注太阳能电池组件70Wp4块进口单晶电池片，国内封装铅酸免维护蓄电池DC12V；200Ah2块太阳能系统专用储能型蓄电池太阳能充电控制器DC12V；15A1台PWM型智能充电器太阳能电池板支架SH70-41套钢结构支架，用于4块70Wp电池板安装IP65防护配电箱LKPD-CD11台放置充电控制器和防雷模块系统防雷模块TPSD10-242块进行感应雷防护线缆及其他配件1套总计补充说明：以上仅为含税含运费设备价，贵公司可在我司工程安装人员指导下自行安装，蓄电池采用地埋方式处理，此种安装方式可将蓄电池环境温度控制在-20℃至+40℃之间，能较好的保护蓄电池，使其寿命延长，本系统考虑了冬天温度降低，蓄电池实际容量降低的因素。系统1配置表（系统为6天阴雨天配置）：项目规格型号数量备注太阳能电池组件70Wp4块进口单晶电池片，国内封装铅酸免维护蓄电池DC2V；500Ah6块太阳能系统专用储能型蓄电池太阳能充电控制器DC12V；15A1台PWM型智能充电器太阳能电池板支架SH70-41套钢结构支架，用于4块70Wp电池板安装IP65防护配电箱LKPD-CD11台放置充电控制器和防雷模块系统防雷模块TPSD10-242块进行感应雷防护线缆及其他配件1套总计补充说明：以上仅为含税含运费设备价，贵公司可在我司工程安装人员指导下自行安装，蓄电池采用地埋方式处理，此种安装方式可将蓄电池环境温度控制在-20℃至+40℃之间，能较好的保护蓄电池，使其寿命延长，本系统考虑了冬天温度降低，蓄电池实际容量降低的因素。系统2：△Q：累计能量亏损值，n为设计阴雨天数，n1为实际累计亏电天数，由下图可见，系统失电率不高。下面为6天阴雨天设计：6天阴雨天设计每月盈亏量：系统2配置表（6天阴雨天设计）：项目规格型号数量备注太阳能电池组件120Wp8块进口单晶电池片，国内封装铅酸免维护蓄电池DC12V；500Ah18块太阳能系统专用储能型蓄电池太阳能充电控制器PL20：DC36V；20A1台进口德国伏科智能控制器太阳能电池板支架SH120-81套钢结构支架，用于4块70Wp电池板安装IP65防护配电箱LKPD-CD21台放置充电控制器和防雷模块系统防雷模块TPSD10-482块进行感应雷防护线缆与其他配件1套总计补充说明：以上仅为含税含运费设备价，贵公司可在我司工程安装人员指导下自行安装，蓄电池采用地埋方式处理，此种安装方式可将蓄电池环境温度控制在-20℃之+40℃之间，能较好的保护蓄电池，使其寿命延长，本系统考虑了冬天温度降低，蓄电池实际容量降低的因素。三、太阳能电池板支架设计方式：太阳能电池板方阵支架将参考右图的方式进行独杆设计；系统1为4块电池板280Wp系统，电池板在横杆左右两边各放置两块。系统2为8块电池板，电池板为960Wp系统，电池板在横杆左右两边各放置四块。其效果图如下：俯视图正视图系统1太阳能电池板支架效果图侧视图正视图系统1太阳能电池板支架效果图
