大华硬盘录像机云台设置使用说明书VIP免费

大华硬盘录像机云台设置使用说明书_第1页
1/11
大华硬盘录像机云台设置使用说明书_第2页
2/11
大华硬盘录像机云台设置使用说明书_第3页
3/11

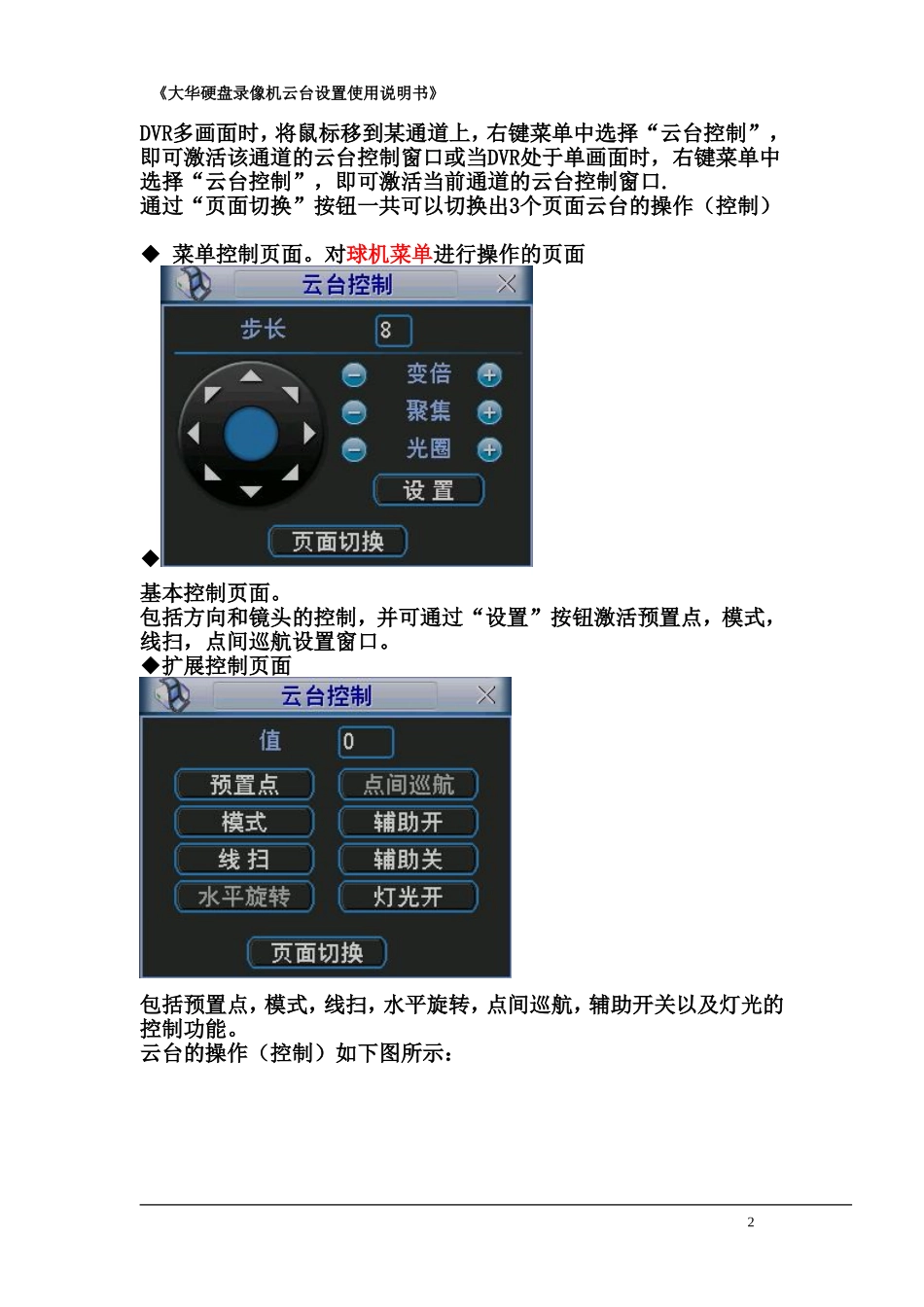

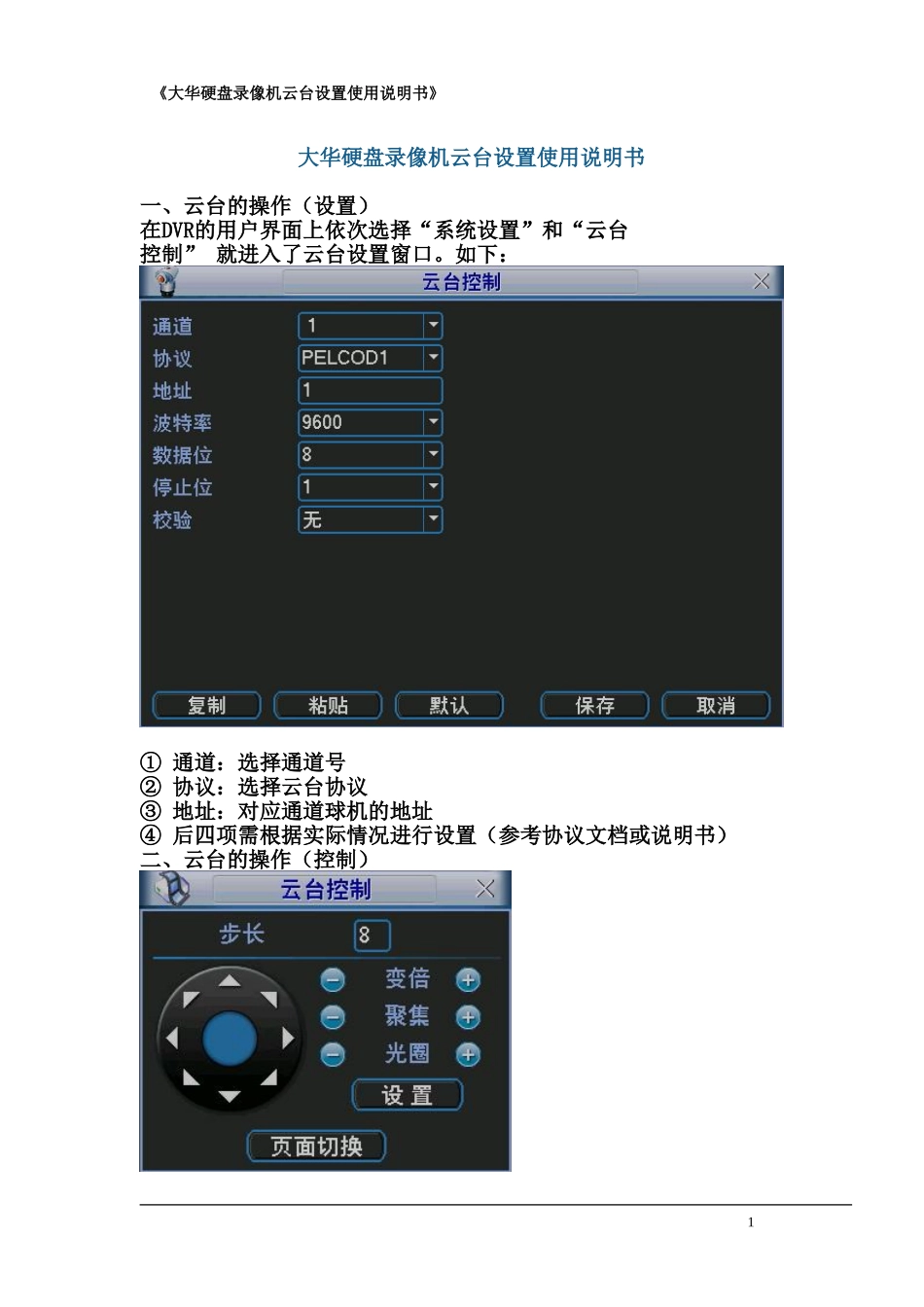

《大华硬盘录像机云台设置使用说明书》大华硬盘录像机云台设置使用说明书一、云台的操作(设置)在DVR的用户界面上依次选择“系统设置”和“云台控制”就进入了云台设置窗口。如下:①通道:选择通道号②协议:选择云台协议③地址:对应通道球机的地址④后四项需根据实际情况进行设置(参考协议文档或说明书)二、云台的操作(控制)1《大华硬盘录像机云台设置使用说明书》DVR多画面时,将鼠标移到某通道上,右键菜单中选择“云台控制”,即可激活该通道的云台控制窗口或当DVR处于单画面时,右键菜单中选择“云台控制”,即可激活当前通道的云台控制窗口.通过“页面切换”按钮一共可以切换出3个页面云台的操作(控制)◆菜单控制页面。对球机菜单进行操作的页面基本控制页面。包括方向和镜头的控制,并可通过“设置”按钮激活预置点,模式,线扫,点间巡航设置窗口。◆扩展控制页面包括预置点,模式,线扫,水平旋转,点间巡航,辅助开关以及灯光的控制功能。云台的操作(控制)如下图所示:2《大华硬盘录像机云台设置使用说明书》◆变倍可将拍摄到的画面放大或者缩小◆聚焦可调整焦距,调节被拍摄画面的清晰度◆光圈可调节光圈的打开程度,避免光线太强或太暗导致画面不清楚云台的操作(控制)在所拍摄的画面上用鼠标画一个矩形,则云台(球机)将以所画矩形的中心点作为整个屏幕的中心点进行方向调整,并且根据所画矩形的大小,进行变倍聚焦的操作。所画矩形越小,则放大倍数越高点击“SIT”后进入全屏模式,便可用鼠标在画面上随意绘制矩形绘制矩形时,鼠标从上到下得拖动是放大,鼠标从下到上得拖动是缩小.云台的操作(预置点设置)3《大华硬盘录像机云台设置使用说明书》预置点可以记录下某一个时刻云台(球机)的姿态,并为其赋予一个编号,并且在需要的时候根据这个编号让球机恢复对应的姿态。云台的操作(预置点清除)云台的操作(预置点调用)云台的操作(点间巡航)4《大华硬盘录像机云台设置使用说明书》将若干个预置点编排成一组,并赋予一个组编号。开始点间巡航时根据组编号逐个循环调用该组内的预置点云台的操作(清除巡航点)云台的操作(开始巡航)云台的操作(录制模式)5《大华硬盘录像机云台设置使用说明书》模式好像录音机一样,能把一段手动控制云台(球机)的过程录制下来,需要的时候可以回放这一段动作。云台的操作(回放模式)云台的操作(线扫边界设定)线扫需要设定左边界和右边界,开始线扫时镜头就会在两个边界之间反复扫描。云台的操作(线扫)6《大华硬盘录像机云台设置使用说明书》云台的操作(水平旋转)水平旋转可以让云台(球机)按一个方向不停匀速旋转云台的操作(辅助开关)云台(球机)提供了一组辅助开关,用编号来区别,可调用雨刷,夜视,除霜等辅助功能。具体对应关系请参考具体协议。云台的操作(灯光)7《大华硬盘录像机云台设置使用说明书》灯光功能虽属于辅助功能,但由于使用比较普遍,所以单独作为了一个功能。使用该功能可以打开云台(球机)的红外灯或普通照明灯光云台的操作(菜单操作)用来对云台(球机)菜单进行操作,包括进入,退出,确认取消,以及菜单方向选择如果当前协议支持菜单操作,则可通过“页面切换”按钮进入菜单控制页面。在云台控制界面点击【设置】进入功能设置菜单,界面如下:功能设置界面1、预置点设定某方位为预置点,调用该预置点值,云台自动转动到设定方位。1)预置点设置设置某方位为预置点,步骤如下:第一步:通过方向键将云台转动到预置点位置,点设置键进入;第二步:点击预置点按钮,在预置点输入框中输入预置点“值”(为预置点设置一个名字,比如1、2);第三步:点击设置键,完成设置,即预置点值与预置点位置相对应。8《大华硬盘录像机云台设置使用说明书》清除预置点:输入预置点“值”,点击清除预置点按钮,清除该预置点设置。2)预置点调用点击页面切换键,进入云台操控界面。在值输入框中输入预置点的“值”,点击预置点按钮,即云台运转到相应预置点。云台操控界面2、点间巡航多个预置点连接而成的巡航线路,调用点间巡航,云台在设置的巡航线路上反复运行。1)点间巡航设置巡航...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

大华硬盘录像机云台设置使用说明书
