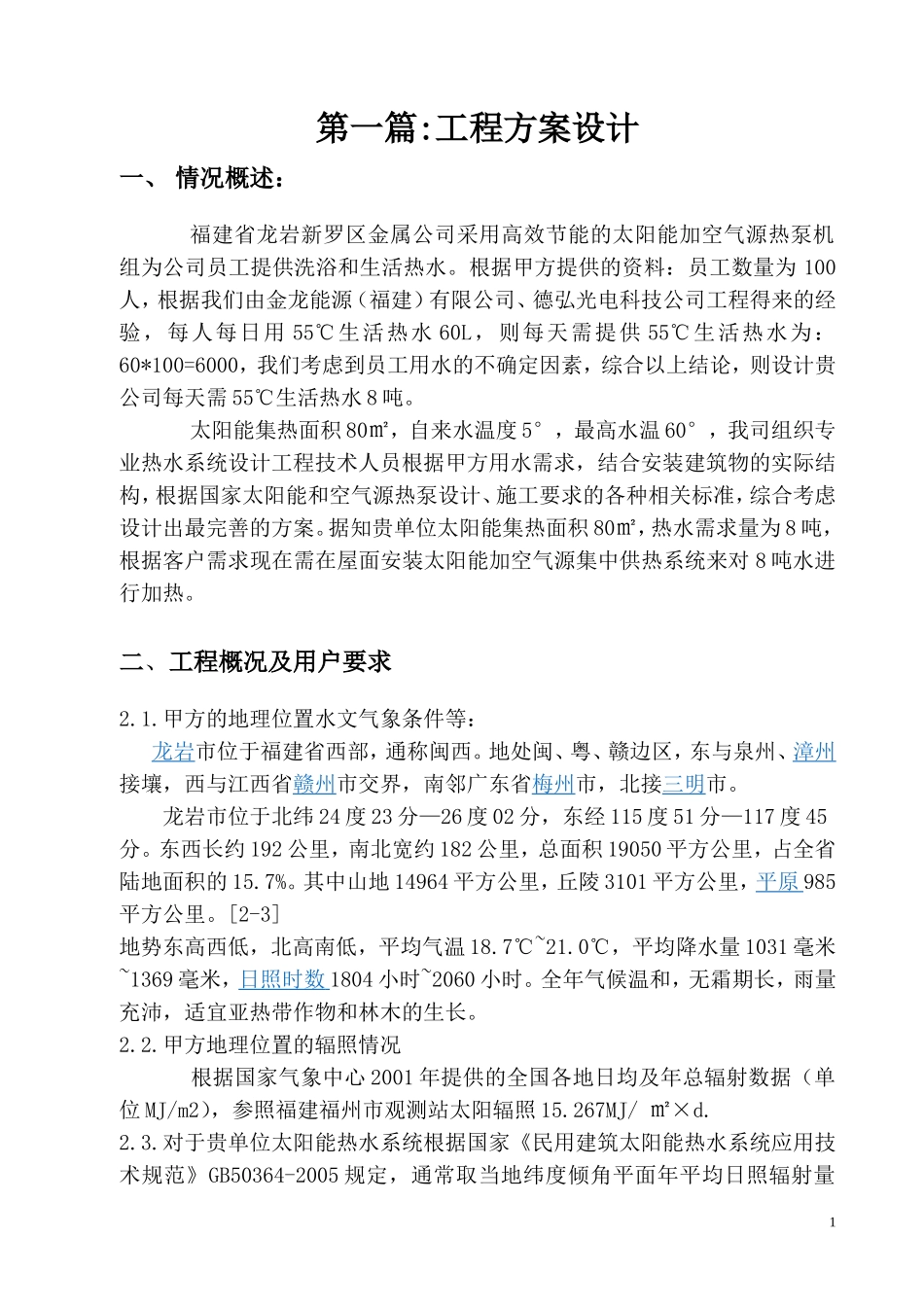

第一篇:工程方案设计一、情况概述：福建省龙岩新罗区金属公司采用高效节能的太阳能加空气源热泵机组为公司员工提供洗浴和生活热水。根据甲方提供的资料：员工数量为100人，根据我们由金龙能源（福建）有限公司、德弘光电科技公司工程得来的经验，每人每日用55℃生活热水60L，则每天需提供55℃生活热水为：60*100=6000，我们考虑到员工用水的不确定因素，综合以上结论，则设计贵公司每天需55℃生活热水8吨。太阳能集热面积80㎡，自来水温度5°，最高水温60°，我司组织专业热水系统设计工程技术人员根据甲方用水需求，结合安装建筑物的实际结构，根据国家太阳能和空气源热泵设计、施工要求的各种相关标准，综合考虑设计出最完善的方案。据知贵单位太阳能集热面积80㎡，热水需求量为8吨，根据客户需求现在需在屋面安装太阳能加空气源集中供热系统来对8吨水进行加热。二、工程概况及用户要求2.1.甲方的地理位置水文气象条件等：龙岩市位于福建省西部，通称闽西。地处闽、粤、赣边区，东与泉州、漳州接壤，西与江西省赣州市交界，南邻广东省梅州市，北接三明市。龙岩市位于北纬24度23分—26度02分，东经115度51分—117度45分。东西长约192公里，南北宽约182公里，总面积19050平方公里，占全省陆地面积的15.7%。其中山地14964平方公里，丘陵3101平方公里，平原985平方公里。[2-3]地势东高西低，北高南低，平均气温18.7℃~21.0℃，平均降水量1031毫米~1369毫米，日照时数1804小时~2060小时。全年气候温和，无霜期长，雨量充沛，适宜亚热带作物和林木的生长。2.2.甲方地理位置的辐照情况根据国家气象中心2001年提供的全国各地日均及年总辐射数据（单位MJ/m2），参照福建福州市观测站太阳辐照15.267MJ/㎡×d.2.3.对于贵单位太阳能热水系统根据国家《民用建筑太阳能热水系统应用技术规范》GB50364-2005规定，通常取当地纬度倾角平面年平均日照辐射量115.267MJ/㎡×D2.4.用水情况：表2.5.1依据《民用建筑太阳能热水系统工程技术手册》中热水消耗定额的标准：序号建筑物名称单位最高日用水定额（L）使用时间（h）1住宅有自备热水供应和沐浴设备有集中热水供应和沐浴设备每人每日每人每日40～8060～100242别墅每人每日70～110243单身职工宿舍、学生宿舍、招待所、培训中心、普通旅馆设公用盥洗室设公用盥洗室、淋浴室设公用盥洗室、淋浴室、洗衣室设单独卫生间、公用洗衣室每人每日每人每日每人每日每人每日25～6040～6050～8060～10024或定时供应4宾馆客房旅客员工每床位每日每人每日120～16040～5024太阳能集热面积80㎡，根据客户需求现在需在屋面安装太阳能集中供热系统来对8吨水进行加热。2.6.设计原则：为了降低运行费用提高使用性价比，优先采用太阳能热水系统提供热水，当遇到特殊天气太阳能供水不足时，采用空气能热泵辅助加热满足正常用水要求。2.7.工程控制方式：根据该工程用水实际情况，采用定温定位上水、温差循环、缺水自动补水、防溢流、防雷击、防烫伤、防漏电、定温管道循环等智能全自动控制运行，无需专人值守。三、设计参照标准《民用建筑太阳能热水系统应用技术规范》GB50364-2005《建筑给排水设计规范》GB50015-2003《太阳能热水系统设计、安装及工程验收技术规范》GB/T18713-2002《家用太阳热水系统热性能试验方法》GB/T18708-2002《真空管太阳集热器》GB/T17581-1998《太阳能热利用术语》GB/T12936-1991《家用太阳热水系统技术条件》GB/T19141-20032《建筑给水排水设计规范》GB50015-2003《设备及管道保温技术通则》GB4272-92《建筑物防雷设计规范》GB50057-94《建筑结构荷载规范》GB50009-2001《钢结构设计规范》GB50017-2003《低压配电设计规范》GB50054-1995《家用和类似用途电器的安全通用要求》GB4706.1-1998《室外给水排水和燃气热力工程抗震设计规范》GB50017-2002中华人民共和国国家标准《全玻璃真空太阳集热管》GB/T17049—1997《钢结构设计规范》GBJ17-88《建筑载荷规范》GBJ9-87《家用太阳热水器电辅助热源》NT/Y513-2002《太阳能集中热水系统施工规范》QB/102—2002《建筑抗震加固技术规程》JGJ116—98《家用太阳热水器储水箱》NT/Y514-2002《太阳能热水系...
