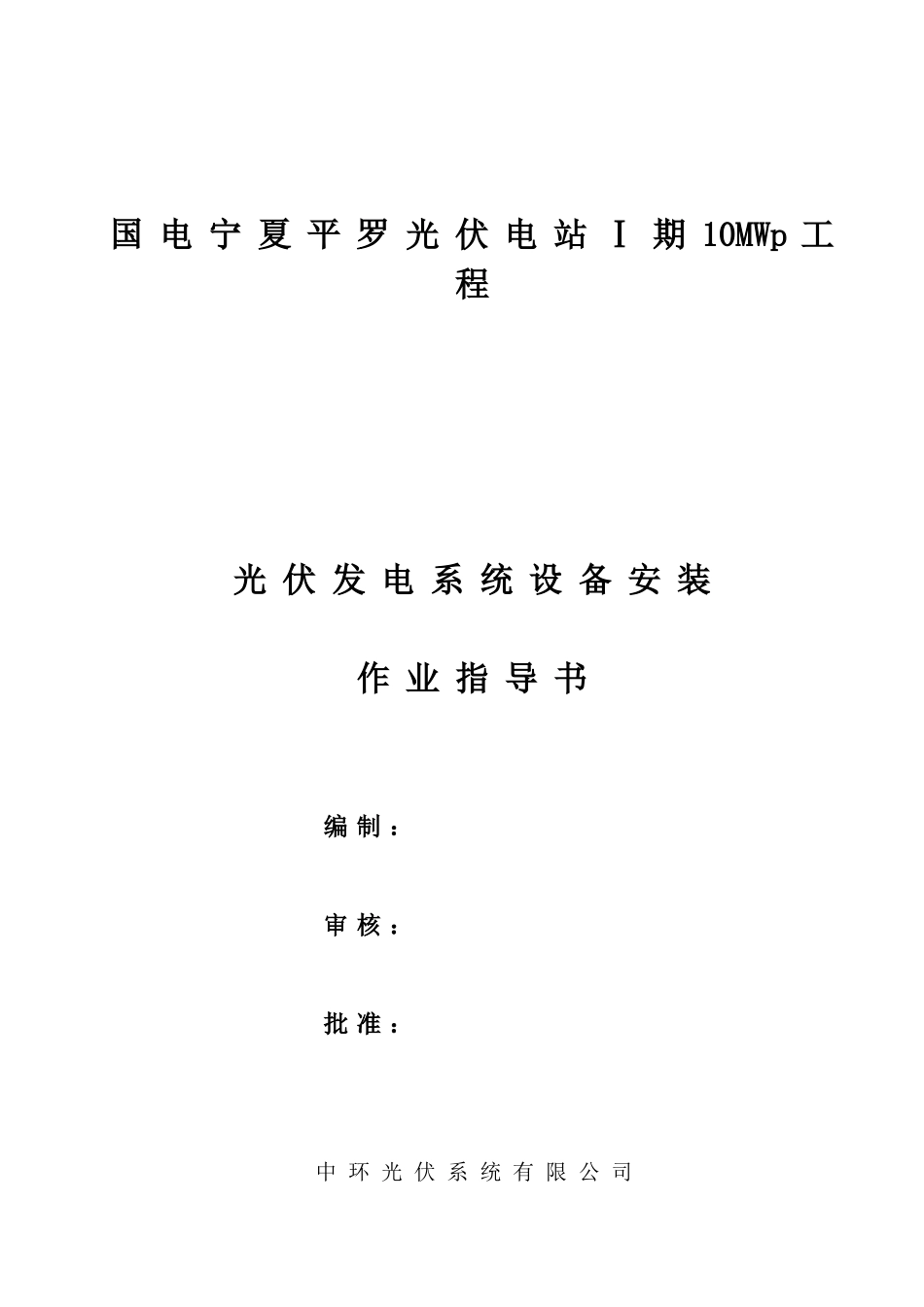

国电宁夏平罗光伏电站Ⅰ期10MWp工程光伏发电系统设备安装作业指导书编制：审核：批准：中环光伏系统有限公司第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页宁夏平罗项目部2010年3月20日目录１.工程概况２.编制依据３.工程量４.参加作业人员的资格和要求５.作业所需的工器具６.作业前应做的准备工作７.作业程序、操作方法及质量要求８.质保措施９.安全措施及文明施工要求第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页1工程概况国电宁夏平罗光伏电站Ⅰ期10MWp工程是由中环光伏系统有限公司设计。主要的运行流程是：光伏板→汇流箱→逆变器→升压变压器→35KV开关柜→上网发电。本工程施工由江苏华能公司电气工地负责施工。2编制依据2.1中环光伏系统有限公司设计施工图2.2《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）2.3《电力建设火电工程施工工艺实施细则》（DJ-GY-19）2.4《电力建设安全工作规程》（DL5009.1-2002）2.5《电气装置安装工程质量检验及评定规程》（DL/T5161.1～5161.17-2002）3工作量其中35KV高压柜8面，升压变压器10台，逆变器19台、厂用电变压器1台，低压柜4面。4参加作业人员的资格和要求4.1凡参加作业人员必须经三级安全教育，并经考试合格。4.2熟悉光伏发电系统设备安装的工艺要求、验收规范及质量标准。4.3施工人员应熟知本作业指导书，必须参加技术交底活动，并做好记录5作业所需的工器具千斤顶2个套筒扳手1套手拉葫芦2T2个力矩扳手1套电焊机1台水平仪1台手枪电钻1台线坠1个磨光机2台卷尺1把水平尺1把电锤1台手锤1把盘尺1盘6作业前应做的准备工作第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页6.1组织施工人员学习图纸及验收规范，学习本作业指导书，并进行技术交底。6.2准备好施工所用的工器具。7作业程序、操作方法及质量要求7.1盘基础制作及安装。7.1.1．按照施工图纸及实际到货的盘柜下料，下料尺寸的确定应考虑：盘柜尺寸、盘间隙适量余度、边盘尺寸。7.1.2．槽钢的选用应符合设计。下料前将所有槽钢平直校正，将所下槽钢按实际尺寸进行焊接，并打磨平整，达到要求，焊接应符合焊接标准。7.1.3．将做好的基础运到现场，根据最后要求的标高，结合盘柜位置图，检查预埋件间距应不大于开关柜宽度。而后进行基础槽钢的安装，同一场所同一平面的基础槽钢安装后其水平误差和垂直误差不能超过1mm/m,全长不能超过3mm；位置误差及不平行度全厂不能超过3mm。7.1.4．用水平仪找出槽钢的最高点，盘基础标高与土建零米面标高一平，从一头将基础垫至要求的标高后，逐步找出其它点，将其点焊于事先所下的预埋件上。7.1.5．点焊后，对照图纸核实尺寸，确认无误后，将全部焊点满焊，焊缝长度不小于30-40mm。焊接要求符合焊接规范。7.1.6．将所有已安装的基础刷一遍底漆，做防腐处理。7.1.7．基础应有明显接地点（在每段盘的两侧不少于两处），基础间接地线应刷黑色调和漆。7.1.8．基础型钢施工完毕后，安装电缆保护管，并保证上盘前基础内抹平。7.2开箱检查7.2.1检查生产厂家成套提供的合格证、产品使用说明书、设备试验数据、图纸以及产品的备品备件、专用工器具等应完整齐全。7.2.2设备元件的型号，规格是否符合设计。7.2.3设备缺件的型号、数量。7.2.4设备缺陷的情况和原因。7.2.5检查设备的完整性，盘面油漆的完整，板金结构无变形，外形几何尺寸符合设计。7.3、盘柜安装：7.3.1将所有盘依据图纸显示的设备位置运至基础上，并将盘紧密排列。7.3.2依据图纸将第一块盘进行找正，使用线坠、钢板尺、撬棍、千斤顶及手拉葫芦等工具找正后，确认无误将第一块盘内四角点焊在基础上。7.3.3然后将整列盘找正，保证盘间间隙在2mm以内，盘面符合下列要求：开关柜成列安装时，允许最大偏差如下：垂直度≯1.5mm/m水平度：相邻两盘顶部≯2mm；成排列盘顶部≯5mm不平度：相邻两盘顶部≯1mm；成排列盘顶部≯5mm柜间缝隙≯2mm且均匀。仔细核查确认无误后，将盘与基础焊牢。7.3.4对于有母线桥的，先找正一列，再将母线桥对侧的盘放置安装位置，将母线桥安...
