柴油机气缸体工艺及专用机床设计VIP免费

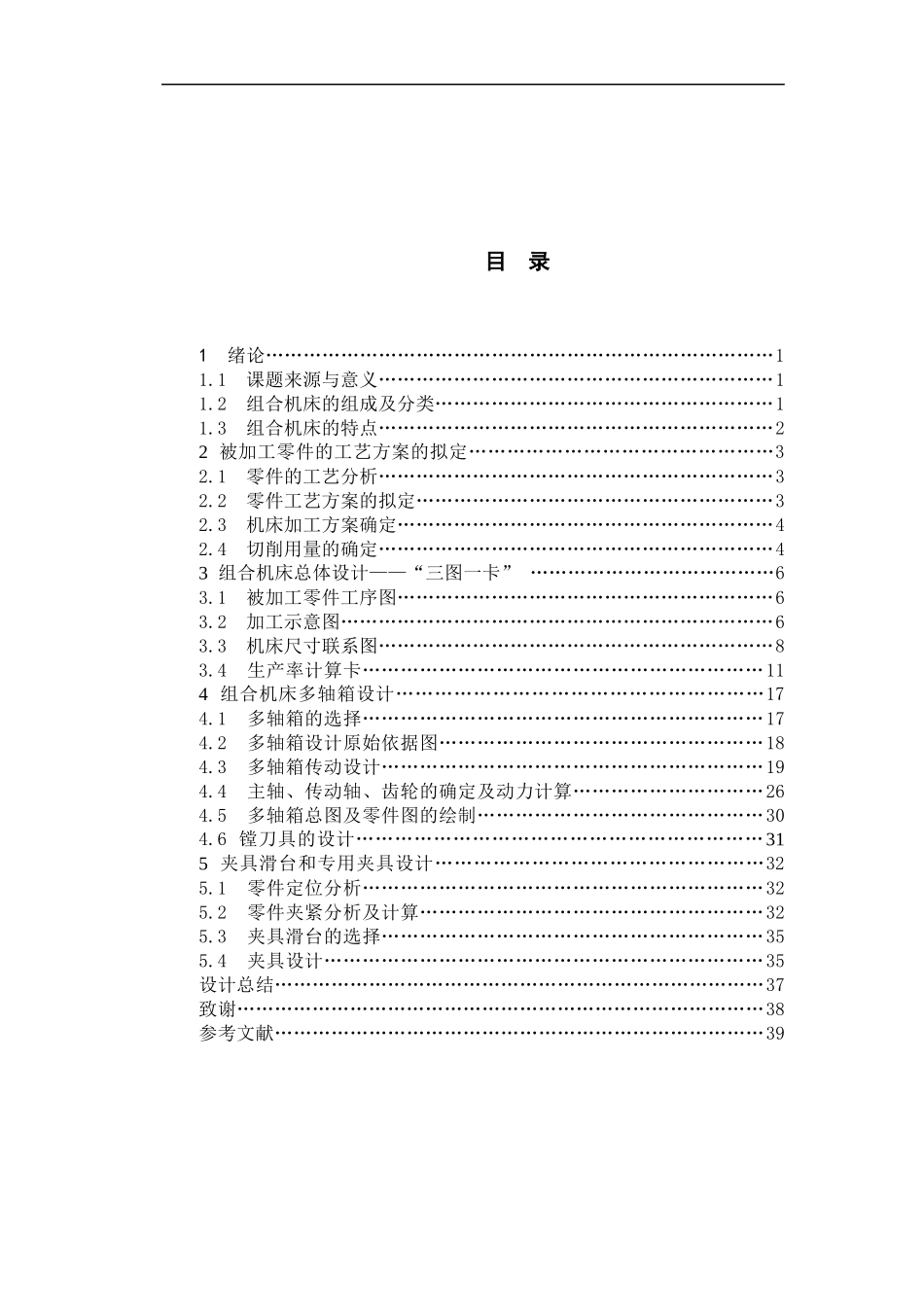

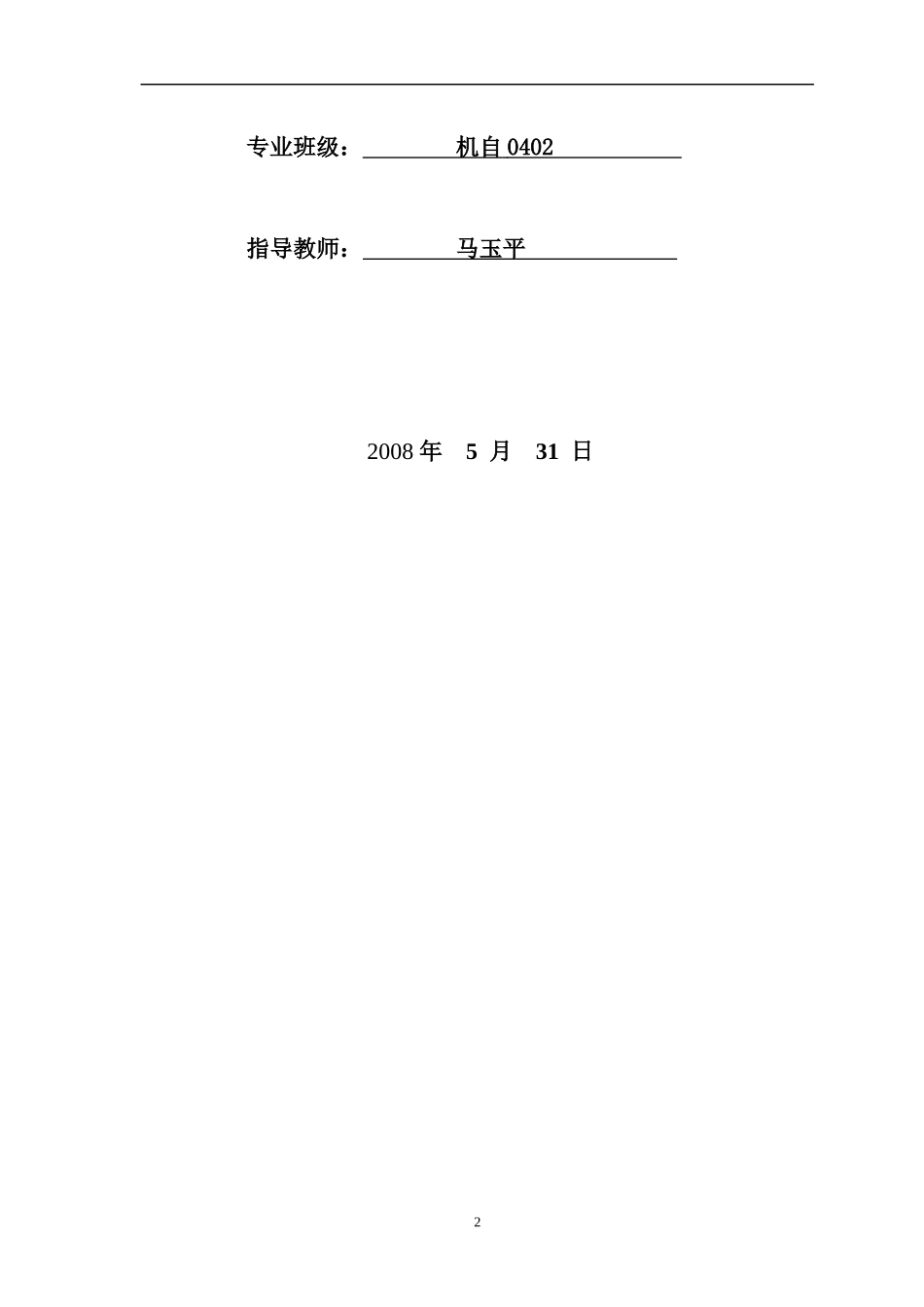

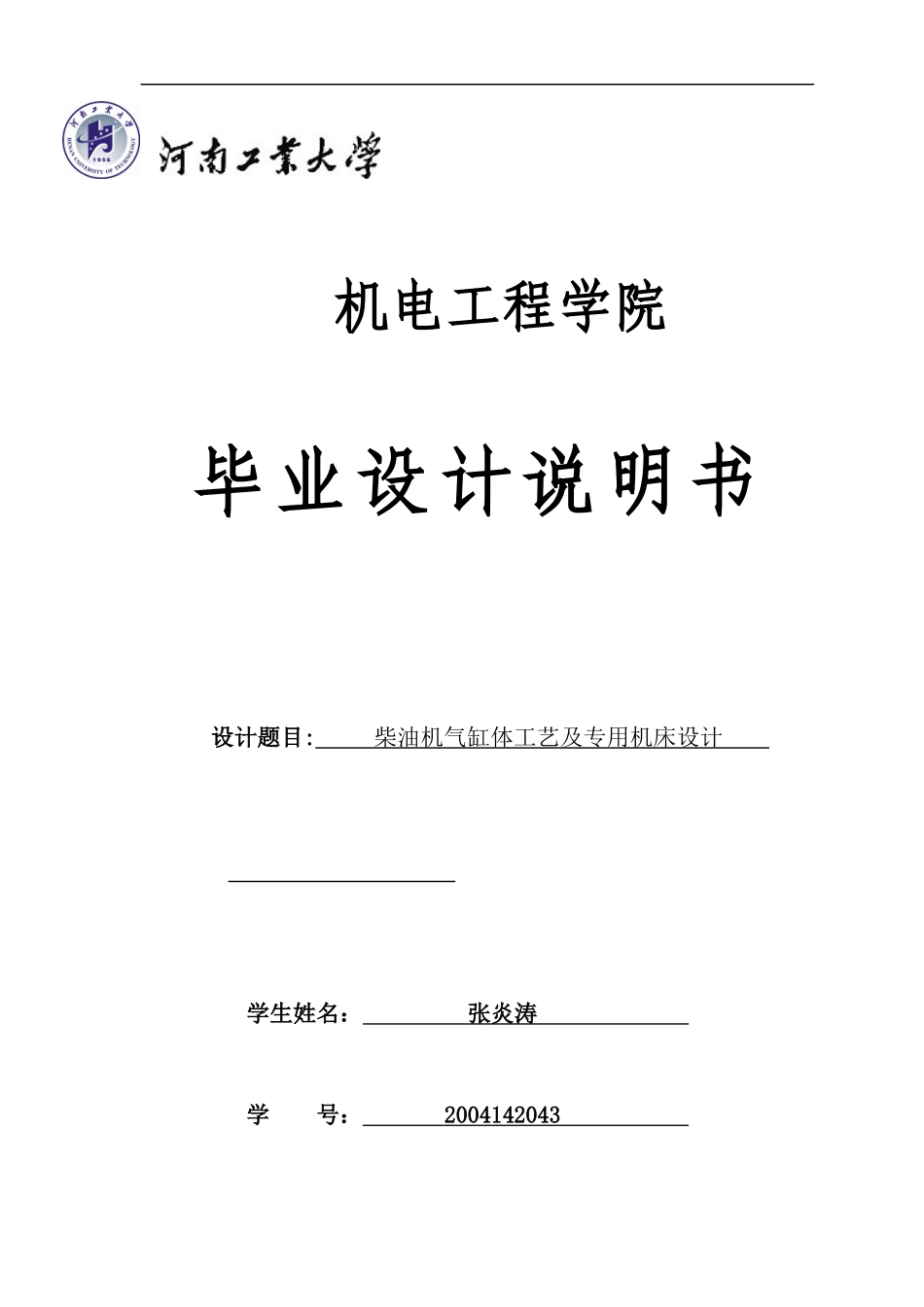

机电工程学院毕业设计说明书设计题目:柴油机气缸体工艺及专用机床设计学生姓名：张炎涛学号：2004142043专业班级：机自0402指导教师：马玉平2008年5月31日2目录1绪论………………………………………………………………………11.1课题来源与意义………………………………………………………11.2组合机床的组成及分类………………………………………………11.3组合机床的特点………………………………………………………22被加工零件的工艺方案的拟定…………………………………………32.1零件的工艺分析………………………………………………………32.2零件工艺方案的拟定…………………………………………………32.3机床加工方案确定……………………………………………………42.4切削用量的确定………………………………………………………43组合机床总体设计——“三图一卡”…………………………………63.1被加工零件工序图……………………………………………………63.2加工示意图……………………………………………………………63.3机床尺寸联系图………………………………………………………83.4生产率计算卡………………………………………………………114组合机床多轴箱设计…………………………………………………174.1多轴箱的选择………………………………………………………174.2多轴箱设计原始依据图……………………………………………184.3多轴箱传动设计……………………………………………………194.4主轴、传动轴、齿轮的确定及动力计算…………………………264.5多轴箱总图及零件图的绘制………………………………………304.6镗刀具的设计………………………………………………………315夹具滑台和专用夹具设计……………………………………………325.1零件定位分析………………………………………………………325.2零件夹紧分析及计算………………………………………………325.3夹具滑台的选择……………………………………………………355.4夹具设计……………………………………………………………35设计总结……………………………………………………………………37致谢…………………………………………………………………………38参考文献……………………………………………………………………391绪论1.1课题来源与意义1.1.1课题来源该课题来自工厂，柴油机气缸体是柴油机上的主要零件，年产量为10000件。生产中常用组合机床和专用机床组成的流水线进行组织生产。本课题依据于此，是专用机床的结构设计。根据图样技术要求规定，三轴两工位立式镗床用于粗镗气缸孔基刮止口，气缸材料为HT250，硬度180~230HB，加工余量为5mm，零件外形尺寸为860mm×320mm×425.4mm。本设计涉及到机制专业学生所学的主要专业课和专业基础课，能充分得到机制专业方面能力的训练。要求在设计过程中掌握专用机床的设计方法，尽量采用合理的机床设计方案，保证加工精度、生产率以及操作方便。1.1.2课题的意义组合机床是集机电于一体的综合自动化程度较高的制造技术和成套工艺装备,它的特征是高效、高质、经济实用,因而被广泛用于工程机械、交通、能源、军工、轻工、家电等行业。柴油机是大量生活设备及生产机械的主要动力部件，柴油机气缸体是柴油机的主要元件，是需要大批量生产的产品。而他的特殊的不规则的机构已经不能用常用机床加工了，必须设计专用机床来快速生产并要保证质量，因此可在自动线上完成一系列加工，而本课题只是这条加工自动线上的一道工序。现有技术已经完全能够完成本道工序的自动化加工，可提高生产效率，提高加工精度，降低劳动强度。1.2组合机床的组成及分类组合机床是根据工件加工需要，以大量通用部件为基础，配以少量专用部件组成的一种高效专用机床。通常组合机床由以下部件组成：动力箱、多轴箱、滑台、切削头、夹具、1侧底座、中间底座、液压装置、电气设备、刀工具等。组合机床的通用部件分大型和小型两大类。大型通用部件是指电机功率为1.5——30千瓦的动力部件及其配套部件。这类动力部件多为箱体移动的结构形式。小型通用部件是指电机功率在...
