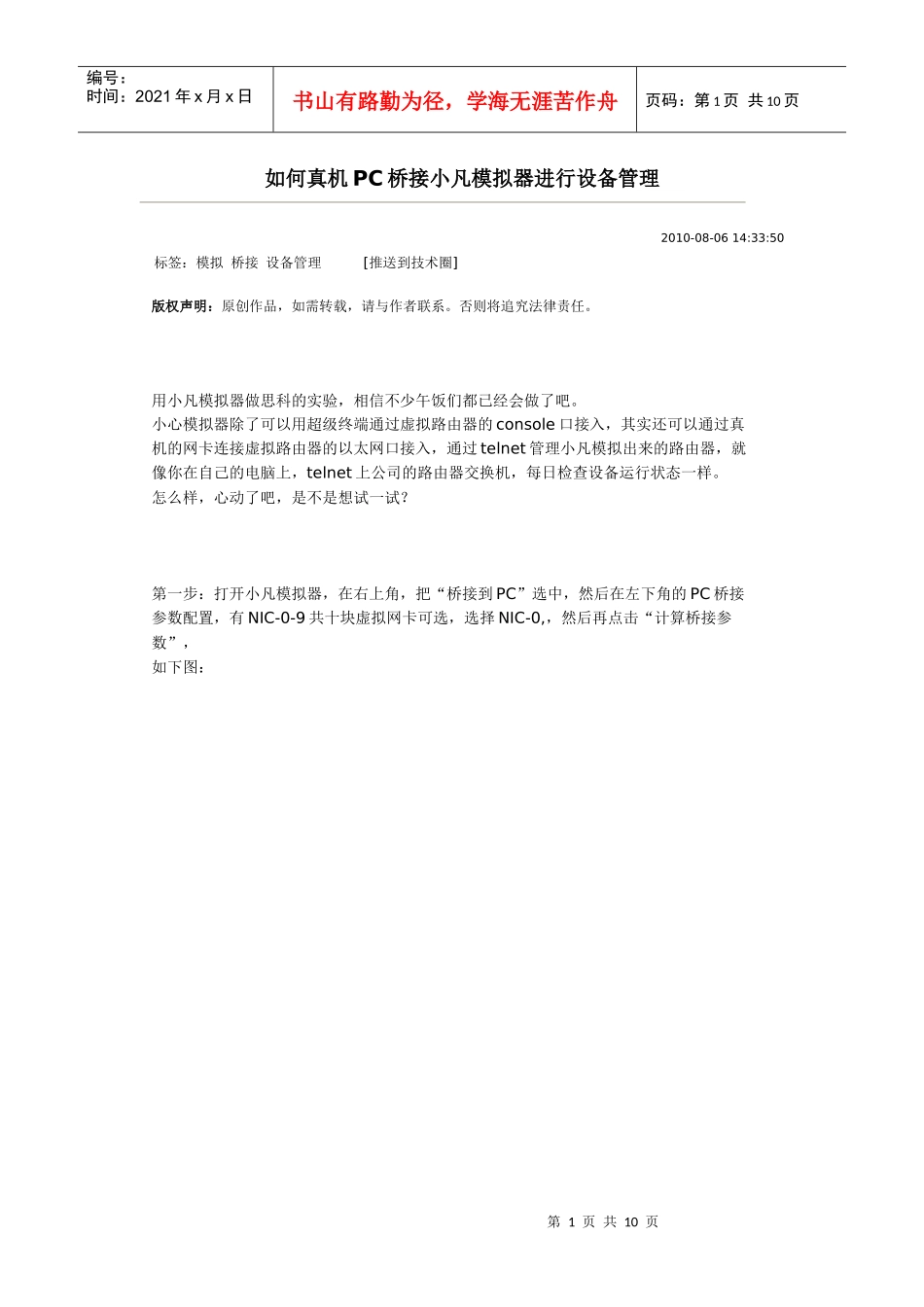

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页如何真机PC桥接小凡模拟器进行设备管理2010-08-0614:33:50标签：模拟桥接设备管理[推送到技术圈]版权声明：原创作品，如需转载，请与作者联系。否则将追究法律责任。用小凡模拟器做思科的实验，相信不少午饭们都已经会做了吧。小心模拟器除了可以用超级终端通过虚拟路由器的console口接入，其实还可以通过真机的网卡连接虚拟路由器的以太网口接入，通过telnet管理小凡模拟出来的路由器，就像你在自己的电脑上，telnet上公司的路由器交换机，每日检查设备运行状态一样。怎么样，心动了吧，是不是想试一试？第一步：打开小凡模拟器，在右上角，把“桥接到PC”选中，然后在左下角的PC桥接参数配置，有NIC-0-9共十块虚拟网卡可选，选择NIC-0,，然后再点击“计算桥接参数”，如下图：第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页第二步：单击“计算桥接参数”后，系统会弹出以下窗口，一般电脑上只会显示一条虚拟网卡桥接参数，但由于我的电脑除“本地连接”外还启用了VPN虚拟拔号连接，所有会有两个网卡参数，不过这些无所谓，只要选中“本地连接”网卡的桥接参数就对了。第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页第三步：将从第二步图中复制出来的网卡参数粘贴入空白文本框中，再单击“确定桥接参数”第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页第四步，按“下一步”选择设备和相应块后，进入“连接设置”界面，就会发现除了正常的路由器或交换机之外，还多了一个“XPC”设备，其它接为P0/0，这就是桥接的虚拟网卡了，把这个接口，P0/0第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页和路由器的以太网口相接后，就相当于把你的电脑上的网卡和虚拟路由品接上了，这样你可以在电脑上通过TELNET连接路由器进行配置。第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页当然，如果你的路由器还未做任何配置，为出厂配置时，电脑通过网卡，是不可能通过telnet连接上路由器的，这就需要先通过console第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页口进入路由路，先配置启动远程登陆和设一个Enable密码了。启用远程登陆功能。Linevty04Passwordcisco123Login启用enable密码R1(config)#enablepassword0cisco123当然，还有一个最重要的步骤，在路由品的以太网口和电脑的本地连接上配上处于同一网络段的IP，要不然电脑是无法和路由器通信的。做完上述配置后，你就可以通过电脑telnet连接上你的小凡模拟器路由器或交换机了，就像管理你单位的真实设备一样。如图：第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页第9页共10页第8页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共10页另：补充一点，有的电脑因为更新了微软的最新补丁，会出现telnet上设备后，界面为黑色，无法显示字符，这是因为微软件的补丁默认把网卡上的“校验和”设成了了启用，把它设备不起用就可以恢复正常使用了。第10页共10页第9页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共10页
