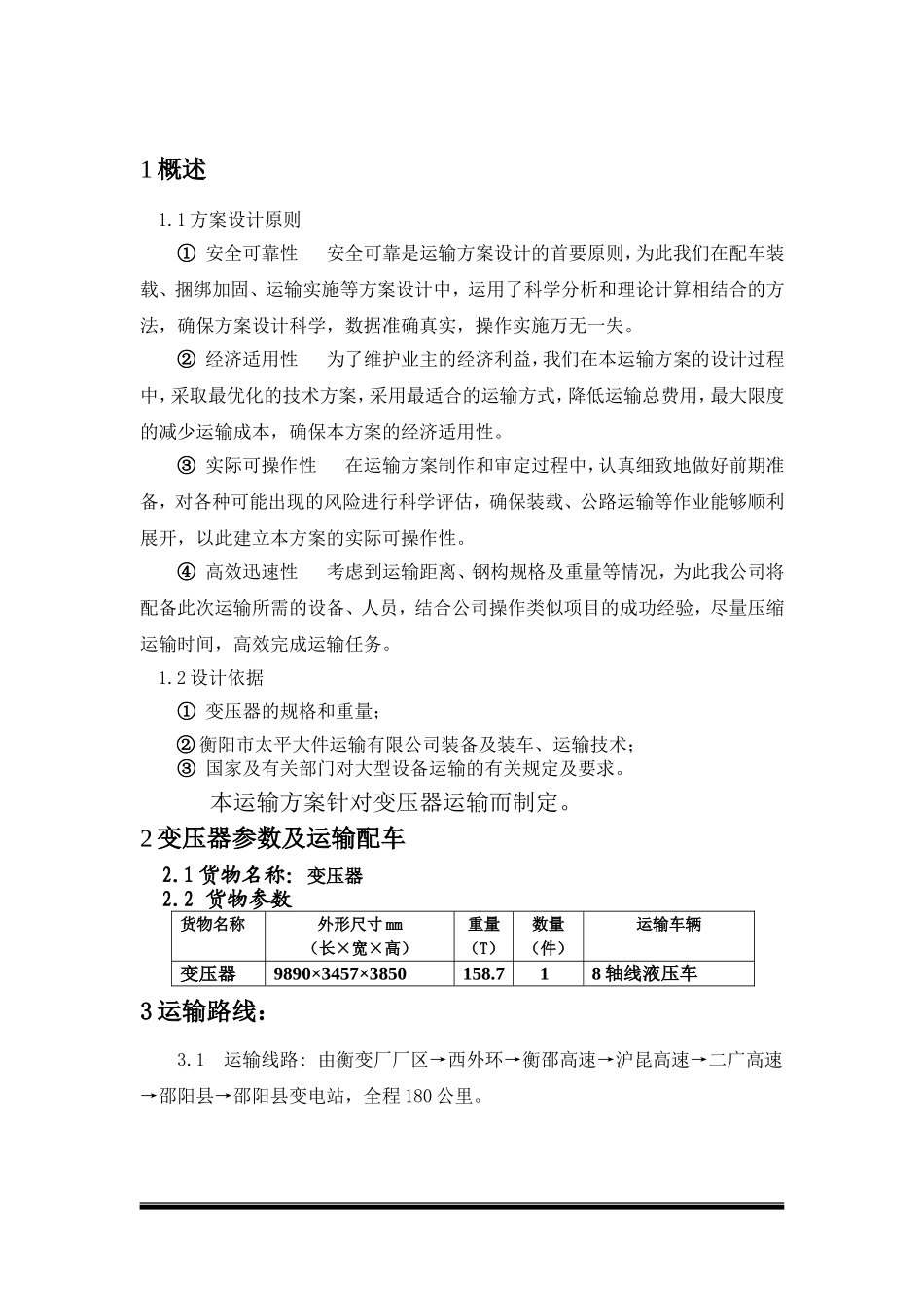

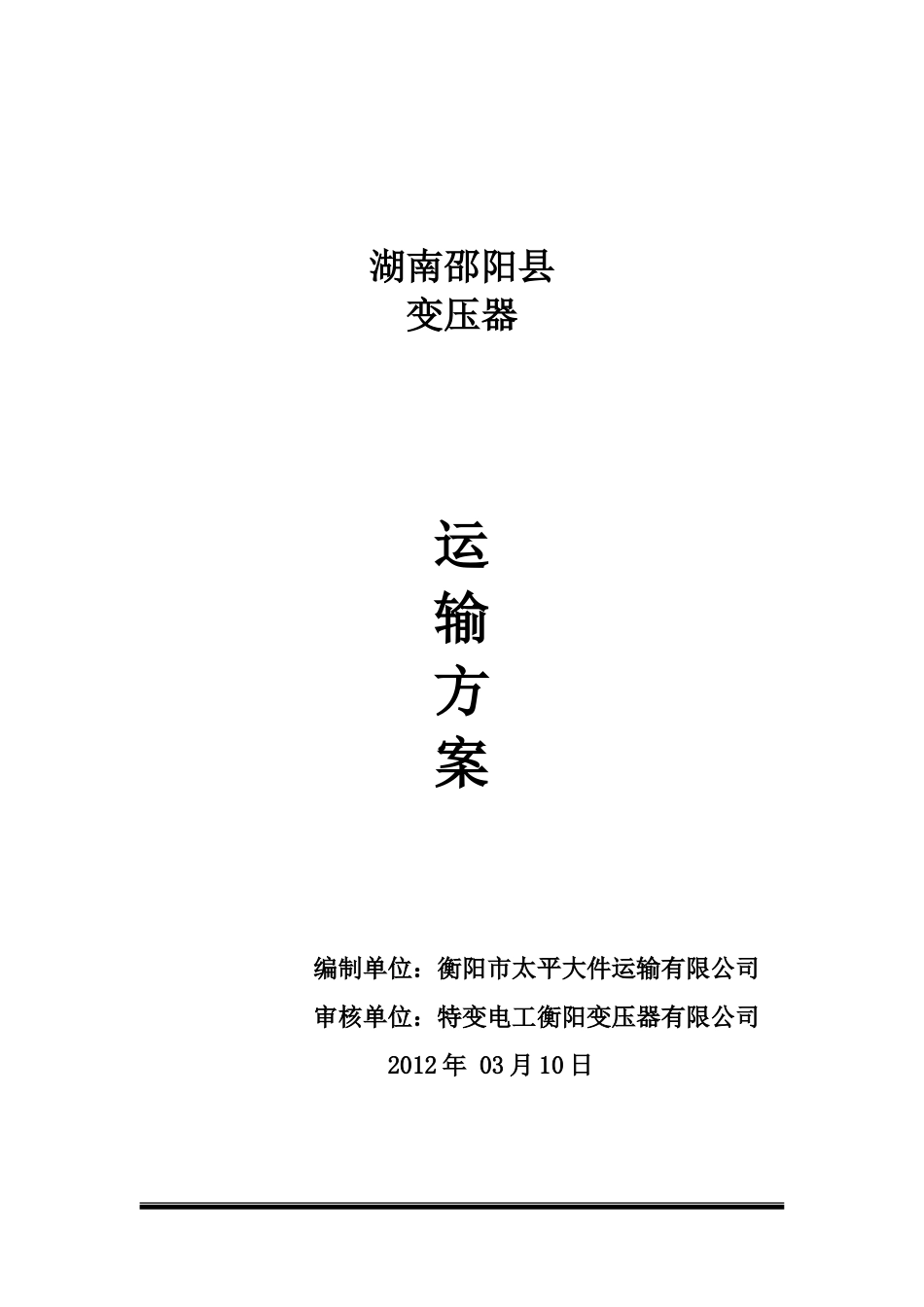

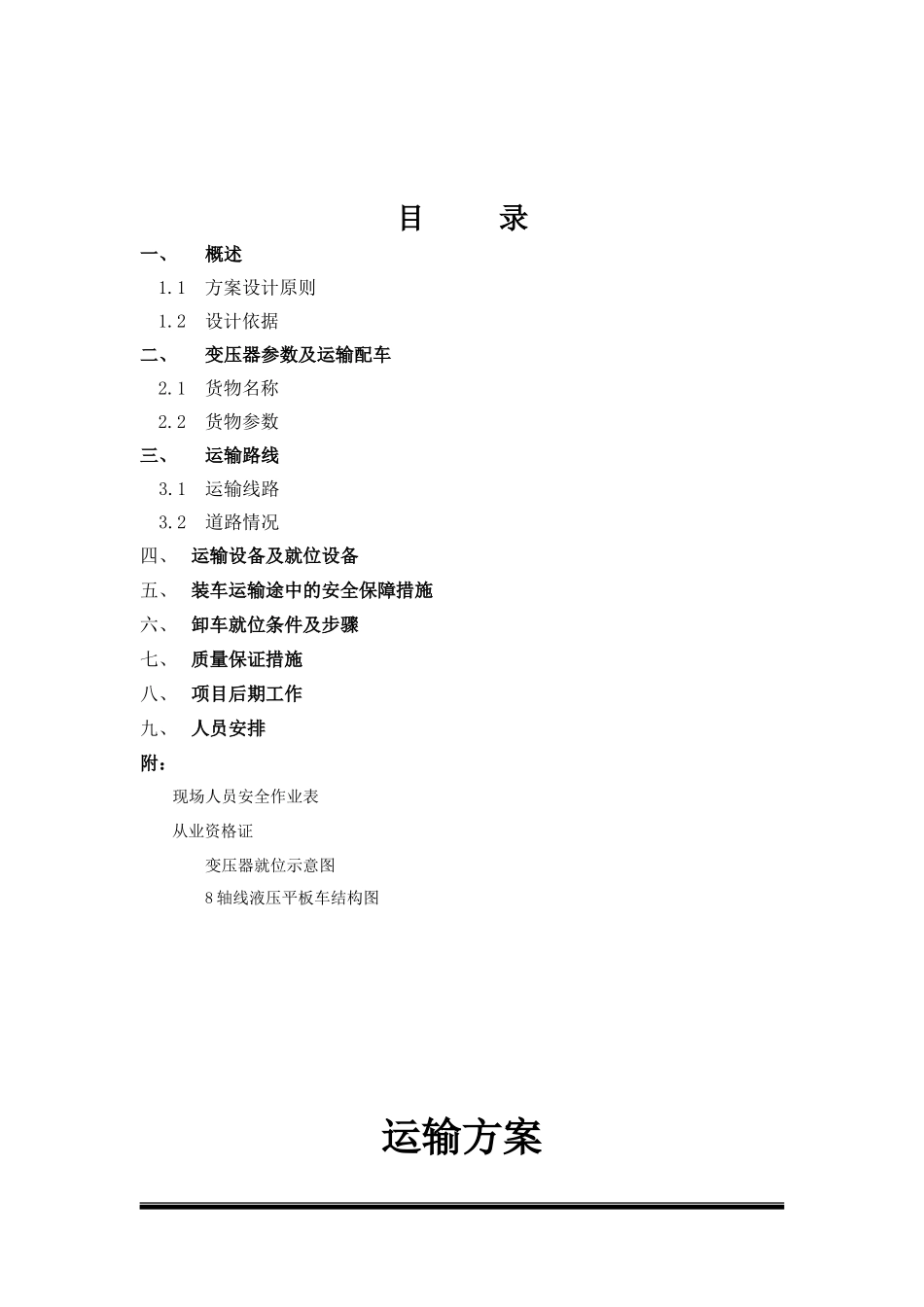

湖南邵阳县变压器运输方案编制单位：衡阳市太平大件运输有限公司审核单位：特变电工衡阳变压器有限公司2012年03月10日目录一、概述1.1方案设计原则1.2设计依据二、变压器参数及运输配车2.1货物名称2.2货物参数三、运输路线3.1运输线路3.2道路情况四、运输设备及就位设备五、装车运输途中的安全保障措施六、卸车就位条件及步骤七、质量保证措施八、项目后期工作九、人员安排附：现场人员安全作业表从业资格证变压器就位示意图8轴线液压平板车结构图运输方案1概述1.1方案设计原则①安全可靠性安全可靠是运输方案设计的首要原则，为此我们在配车装载、捆绑加固、运输实施等方案设计中，运用了科学分析和理论计算相结合的方法，确保方案设计科学，数据准确真实，操作实施万无一失。②经济适用性为了维护业主的经济利益，我们在本运输方案的设计过程中，采取最优化的技术方案，采用最适合的运输方式，降低运输总费用，最大限度的减少运输成本，确保本方案的经济适用性。③实际可操作性在运输方案制作和审定过程中，认真细致地做好前期准备，对各种可能出现的风险进行科学评估，确保装载、公路运输等作业能够顺利展开，以此建立本方案的实际可操作性。④高效迅速性考虑到运输距离、钢构规格及重量等情况，为此我公司将配备此次运输所需的设备、人员，结合公司操作类似项目的成功经验，尽量压缩运输时间，高效完成运输任务。1.2设计依据①变压器的规格和重量；②衡阳市太平大件运输有限公司装备及装车、运输技术；③国家及有关部门对大型设备运输的有关规定及要求。本运输方案针对变压器运输而制定。2变压器参数及运输配车2.1货物名称：变压器2.2货物参数货物名称外形尺寸mm（长×宽×高）重量（T）数量（件）运输车辆变压器9890×3457×3850158.718轴线液压车3运输路线：3.1运输线路:由衡变厂厂区→西外环→衡邵高速→沪昆高速→二广高速→邵阳县→邵阳县变电站，全程180公里。4运输设备及就位设备：平板车车辆型号SS902000YZHC车辆结构198吨宽系列液压半挂车外廓尺寸14300×3400×1080±290轮胎规格8.25-1518PR轮距(前/后)(mm)735/1220轴数18额定载重质量198000kg最大转向角55°牵引车名称技术参数牵引车型号CQ4240TF12G355发动机440马力外形尺寸7256*2491*3734轮胎规格12.00-20轮距(前/后)2001/1800轴距3525+1350总质量24000kg准牵引总质量38895kg5装车运输途中的安全保障措施超级超限设备的运输是特种运输，涉及面广牵涉到沿途的公路、桥梁、公安、交通、通讯、电力、民政等许多部门，是一项复杂的系统工程，实施中有难度，有风超高压油泵型号BZ70-1额定压力(MPa)70流量(L/min)1功率(kW)1.5储油量(L)20外形尺寸(mm)480*325*540净重量(kg)88QF100T-16b型分离式油压千斤顶项目图例参数起重量t100起重高度L160最低高度L1326接口间距L2194接口与底面距离L354油缸外径D172活塞杆直径D1100油缸内径D2140安装螺孔圆周D3110直径4-MM20工作压力Mpa63.7重量kg49.3险。因此必须有一套安全保证措施，以保证车组和货物安全顺利的运输。1装车时,按照变压器产品的技术要求,将车板的中心与大型变压器的重心重合。在车板与大型变压器之间垫上厚3厘米的胶皮垫，做到均匀对称，防止大型变压器在车板内滑移。在大型变压器的每个吊点用10T倒链将设备与车板框架紧固在一起，防止通过陡坡或急刹车时大型变压器发生移位，并指定专人在运输中定期检查倒链及钢丝绳松动程度，发生松动及时紧固。2为保证设备在运输过程中的绝对安全，在大型运载车组前面要设一部模拟车兼架线车。模拟车两侧要装有探测杆，杆的顶端设有接触触发信号装置。一旦碰到空间障碍，模拟杆的高度调整到行驶时设备的运行高度，车上还应配有架线杆和架线托架，沿途线缆高度不够时，随时进行托架。3行中挂车及设备的四周要放置明显的标志，白天悬挂三角旗，夜间不允许在道路上停放行车。4车组通过交叉口、铁路道口和繁华路段，安全人员要配合当地交通民警进行疏导车辆，维护交通以使车组安全通过。5穿越大城市要夜间行进，经过有无轨电车线路的路段，要选择在23点到凌晨5点电车停运的时间通过。6途中更换轮胎等需要停车时，特别是在高速公路上...
