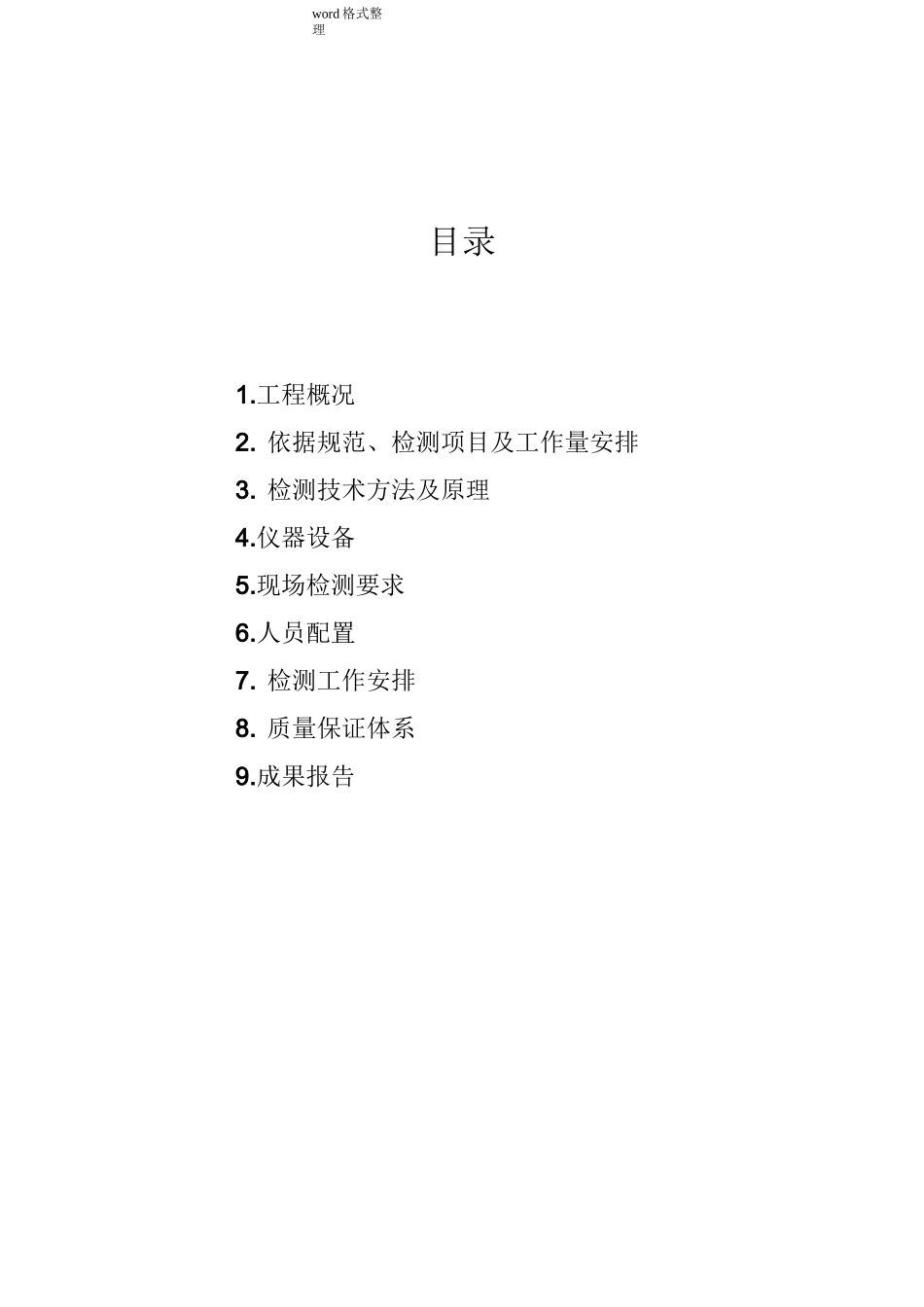

word格式整理目录1.工程概况2.依据规范、检测项目及工作量安排3.检测技术方法及原理4.仪器设备5.现场检测要求6.人员配置7.检测工作安排8.质量保证体系9.成果报告word格式整理1．工程概况天津滨海国际机场扩建配套交通中心工程位于天津滨海国际机场航站楼北侧进出港广场及其东侧的空地下，已建航站楼的东侧。第四合同段围护结构工程呈东西走向，位于机场扩建交通中心工程的西侧。本合同段工程为地下一层、局部地下二层多跨框架结构，地下一层层高10.15m,净高9.15m,内设夹层，夹层净高4.45m,主要为地下停车库、夹层停车库、工具间、各种机房等；局部地下二层层高9.41m,净高8.81m，为工程5轴〜12轴东侧变形缝处，主要为城际铁路站台层、机房和地铁2号线站台层、设备用房及端头井。2.依据规范、检测项目及工作量安排2.1本工程检测依据天津市工程建设标准《建筑地基基础工程施工质量验收规范》(GB50202-2002)。《钻孔灌注桩成孔、地下连续墙成槽检测技术规程》(DB/T29-112-2010)。2.2测试项目(1)实测桩孔直径；(2)实测桩孔垂直度；(3)实测桩孔深度。2.3工作量安排：根据上述规范及总包方要求,需对每个桩孔进行超声波成孔检测。word格式整理3.检测技术方法及原理超声波成孔检测，是应用超声波反射技术,对钻孔灌注桩成孔质量进行综合检测的新技术。将超声波检测设备固定在孔口，超声波发射/接收探头在电缆的牵引下，沿充满泥浆的钻孔中心以一定速度下放，在下放过程中，超声波探头连续向孔壁垂直定向发射固定频率的超声波脉冲，同时探头连续接收孔壁处的反射波，根据声波的走时及声波的传播速度，确定探头与孔壁的距离。将探头测定的水平距离连续绘制在记录纸上，便可反映出不同断面钻孔的直径、倾斜度及深度，从而判定成孔的质量。现场实测时，超声波探头的下放依靠绞车自动控制完成，反射信号从接收探头传至地面的记录仪，通过计算机打印成图，现场测试装置见下图：电源记录仪绞车—探头4.仪器设备本工程的成孔检测,采用日本KODEN公司生产的DM--604型超声波侧壁测定仪检测仪器系统，该设备各项技术指标如下：（1）孔径检测精度不低于0.2%;（2）孔深检测精度不低于0.2%;（3）超声波工作频率88kHz;范文范例参考指导word格式整理(4)检测通道为4通道;(5)记录方式为模拟式。DM-604侧壁测定仪绞车DM-604侧壁测定仪记录仪5•现场检测要求5.1现场要求当钻孔达到设计深度后，应充分换浆，泥浆比重应在1.2左右，现场范文范例参考指导word格式整理50米内应具备220伏电源,小型客车应能到达孔口。5.2检测要求（1）泥浆是超声波传播的介质，泥浆的重度、粘度及含砂量等指标直接影响超声波的传播性能。以往曾经出现泥浆过稠，将探头完全封闭，造成根本没有检测信号的现象，因此检测时孔内泥浆性能应满足以下要求：泥浆性能指标项目性能指标重度〈12.0(kN/m3)粘度18-25(s)含砂量〈4%（2）检测前应对超声波侧壁测定仪进行必要的检查：如钢丝绳是否有损坏，探头与钢丝绳之间的连接是否牢固，电缆是否正确连接，测试日期是否正确等。（3）应确定测量剖面方向与实际方位的关系。范文范例参考指导word格式整理范文范例参考指导word格式整理2、前言或概况：包括工程名称、建筑规模、地点、基础类型、施工工艺、检测依据的规范、总工程桩数、检测内容、数量、精度及检测时间；3、地质情况：地层的工程地质特性；4、仪器设备：型号、编号、室内自检过程及结果、现场标定过程及结果；5、仪器工作原理及检测过程：检测参数设置及检测过程叙述；6、检测结果：列表叙述所有被测桩孔的检测结果；7、结论：根据检测结果对所测孔质量进行评价；8、附图附表：包括桩位平面布置图、每桩孔的测试记录图和现场检测记录表及典型地质柱状图等。9.3超声波成孔检测扫描断面图示例下图为以往工程中钻孔灌注桩的超声波扫描断面图，该图能够清晰地显示从孔顶端到底端偏移的距离，从而可以计算出该孔的垂直度，具体过程如下：范文范例参考指导word格式整理范文范例参考指导word格式整理
