物料提升机方案(DOC38页)VIP免费

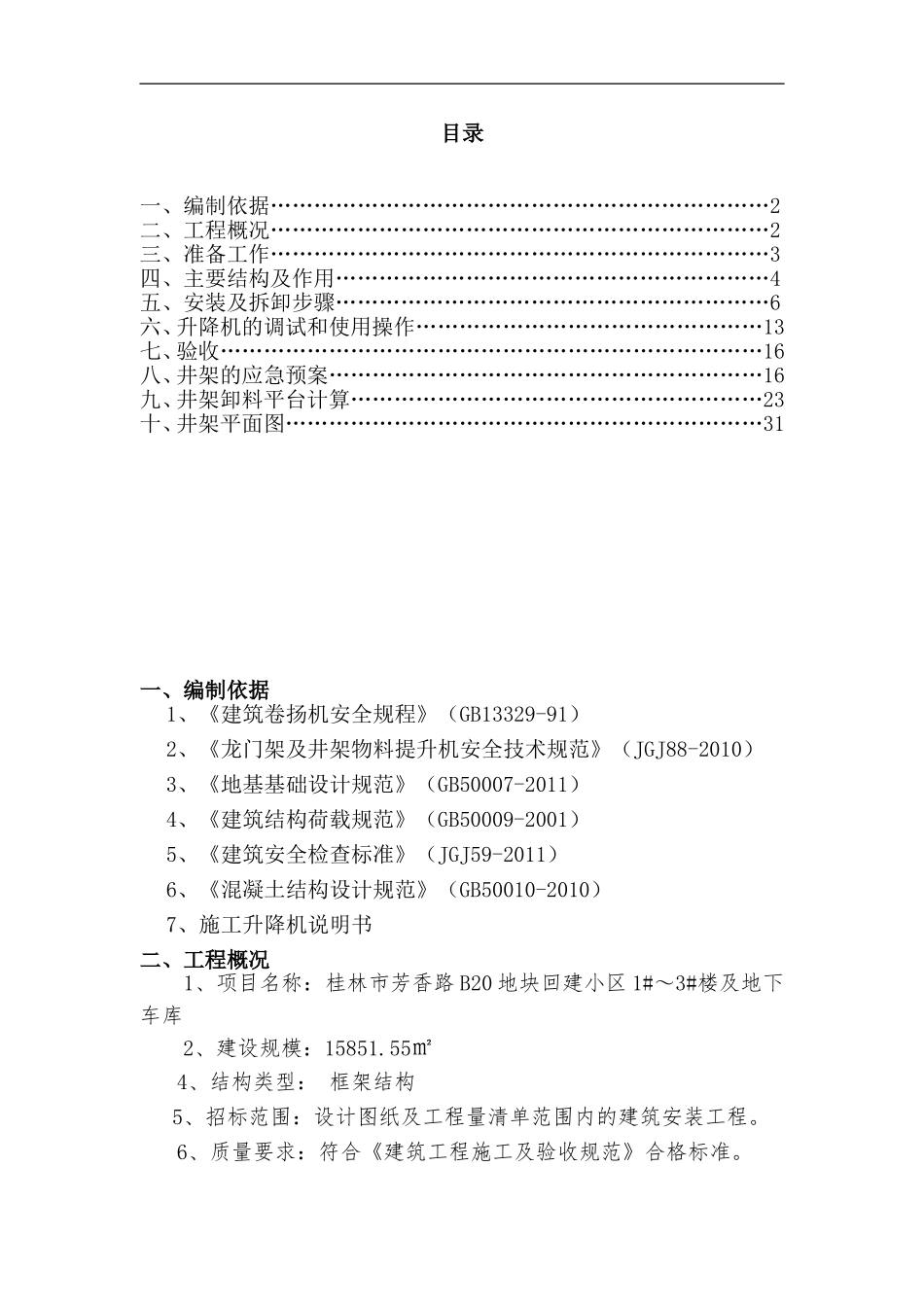

目录一、编制依据……………………………………………………………2二、工程概况……………………………………………………………2三、准备工作……………………………………………………………3四、主要结构及作用……………………………………………………4五、安装及拆卸步骤……………………………………………………6六、升降机的调试和使用操作…………………………………………13七、验收…………………………………………………………………16八、井架的应急预案……………………………………………………16九、井架卸料平台计算…………………………………………………23十、井架平面图…………………………………………………………31一、编制依据1、《建筑卷扬机安全规程》（GB13329-91）2、《龙门架及井架物料提升机安全技术规范》（JGJ88-2010）3、《地基基础设计规范》（GB50007-2011）4、《建筑结构荷载规范》（GB50009-2001）5、《建筑安全检查标准》（JGJ59-2011）6、《混凝土结构设计规范》（GB50010-2010）7、施工升降机说明书二、工程概况1、项目名称：桂林市芳香路B20地块回建小区1#～3#楼及地下车库2、建设规模：15851.55㎡4、结构类型：框架结构5、招标范围：设计图纸及工程量清单范围内的建筑安装工程。6、质量要求：符合《建筑工程施工及验收规范》合格标准。主体施工时采用了塔吊，进入装饰阶段，为加快施工进度，计划增加三台SSD100四斗式提升机作为砖墙砌筑、室内外抹灰等材料的垂直运输。物料提升机概况及主要技术参数：（1）型号：SSD100（2）生产厂家：（3）额定起重量：1T（4）最大提升速度：36米\分（5）最大架设高度20.7米三、准备工作1、安装单位必须有资质、安装工人必须持有有效证件，安排熟悉货用施工升降机性能、结构特点的持有有效证件人员参与安装、拆卸及调试工作，并对作业人员进行分工交底。确定指挥人员，在安装和拆卸过程中专人负责，统一指挥，划定安全警戒区域并设监护人员，排除作业障碍。2、搭设前，检查金属结构的成套性和完好性，对所有搭设材料进行一次全面清点，特别是对一些零星配件，要专人负责清点并复核。检查提升机的总电源是否设有短路保护及漏电保护装置；检查电动机的主回路上，是否同时装设短路、失压、过电流保护装置。发现问题要及时解决。做到搭设材料齐全完备，提升机构完整良好，电气设备齐全可靠。3、检查基础的位置，做法及浇捣时间是否符合要求；如是高架提升机，其基础的埋深与做法，应符合设计和提升机出厂使用规定；如是低架提升机的基础，当无设计要求时，应符合如下要求：土层压实后的承载力应不小于80kPa；浇注C20混凝土，厚度300mm；基础表面应平整，水平度偏差不大于10mm。4、基础距建筑物尺寸要根据脚手架的宽窄而定，一般情况下升降机的横向中心线应与建筑物平行。基础宜高出地面至少50㎜，以防底架长期浸没在水里。5、检查地锚的位置、附墙架连接埋件的位置是否正确和埋设是否牢靠。6、检查提升机的架体和缆风绳的位置是否靠近或跨越架空输电线路。必须靠近时，应保证最小安全距离，并应采取安全防护措施。其最小安全距离见下表与架空输电线路的最小安全距离（m）外电线路电压（kV）1以下1～1035～110154～220330～500最小安全距离46810157、安装精度应符合以下规定1）新制作的提升机，架体安装的垂直偏差，最大不应超过架体高度的1.5‰；多次使用过的提升机，在重新安装时，其偏差不应超过3‰，并不得超过200mm。2）井架截面内，两对角线长度公差不得超过最大边长的名义尺寸的3‰；3）导轨接点截面错位不大于1.5mm；4)吊笼导靴与导轨的安装间隙，应控制在5～10mm以内。8、拆除作业前，应检查提升机与建筑物及脚手架的连接情况；检查提升机架体有无其他牵拉物；临时附墙架及地锚的设置情况及地梁和基础的连接情况。四、主要结构及作用提升机主要由底架、架体、吊笼、天轮架、防护门、避雷针、曳引机、平层卸料门联锁装置、防断绳保护装置及超载限制器等组成。用曳引机传动时，增加配重箱、配重箱导轨。1、底架底架由槽钢用联结角钢和螺栓联结而成，固定在基础上。它将井字架连成一体，是整个提...
