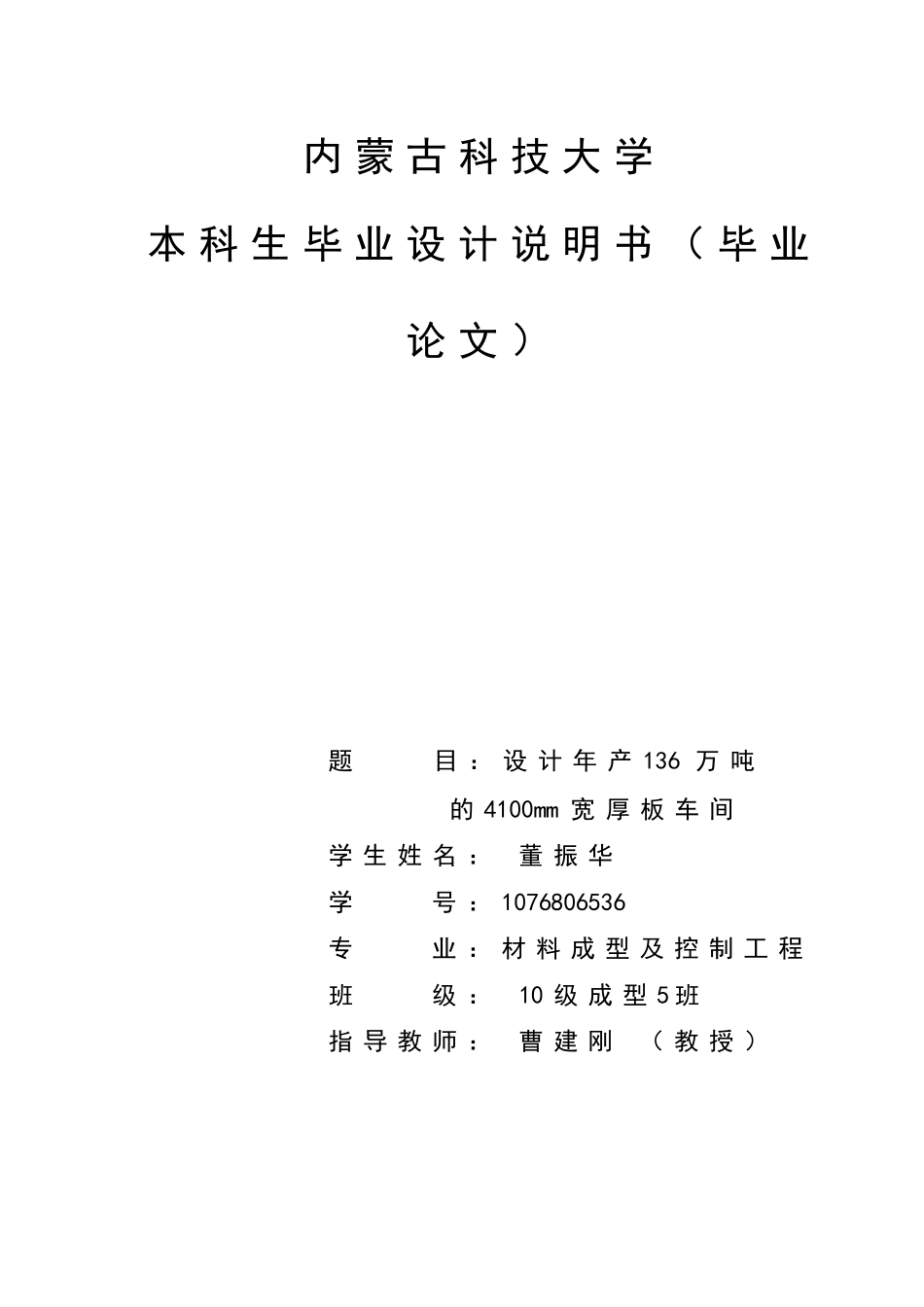

内蒙古科技大学本科生毕业设计说明书（毕业论文）题目：设计年产136万吨的4100mm宽厚板车间学生姓名：董振华学号：1076806536专业：材料成型及控制工程班级：10级成型5班指导教师：曹建刚（教授）内蒙古科技大学毕业设计说明书（毕业论文）2第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页设计年产量136万吨的宽厚板厂摘要关键词：宽厚板；生产工艺；车间设计；轧制第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页Designofheavyplateplantwith136milliontonannualoutputAbstractKeywords:第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页第一章总论宽厚板主要用于造船、桥梁、建筑、汽车制造、容器制造、机械制造等行业，并且随着国民经济的增长，需求量也大为增加，品种范围也十分广泛。1.1国内外宽厚板生产发展概况1.1.1国内宽厚板生产发展概况新中国成立之后，苏联的援助建设下，我国的宽厚板轧机有了很大的发展，在质量和性能上都有了明显提高。我国先后又在武钢建成3800mm宽厚板轧机、济钢3500mm宽厚板轧机等13套三辊劳特式轧机，为我国以后的板材发展提供了坚实的基础。70年代以后，由于国外市场的限制对我国出口先进设备技术，我国开始了自行研制板材的生产，并逐步向宽板方向发展研制。在1978年舞阳钢厂自行研制设计制造了第一套4200mm宽厚板轧机；首钢从国外引进国外已淘汰不用的二手设备3300mm宽厚板轧机，但这俩套轧机设备也满足那个时候我国国防建设的需要[1]。改革开放后，我国的宽厚板轧机大多在原有的基础之上再稍加改进和引进国外先进设备进行改装，能解决基本上的轧机的尺寸偏小、长度偏短、宽度偏窄、板型质量差、偏差大以及在经济效益上有了很大的提高。最后，我国通过十几年的改进、发展和引进国外较先进技术，不断的提高了轧机的产能、生产技术和生产设备，并且我国的轧机也具备较先进电控设备、热处理工艺和控制轧制控制冷却的装备技术水平。进入21世纪以后，我国的经济水平达到前所未有的提高，国内GDP也迅速提高。我国的钢铁企业开始了雨后春笋大量从国外引进新的宽厚板轧机生产设备和生产技术，使得生产的品种范围扩宽，生产的领域范围也更大。十一五期间，酒钢引进了一套具有高强度的3800mm宽厚板轧机，并且实现了厚度自动控制和过程自动化生产。宝钢5000mm轧机投产，鞍钢、济钢、武钢进行宽厚第6页共48页第5页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共48页板轧机的改造和自主技术设备的应用。最近些年，我国首钢、宝钢、鞍钢通过自主研发和引进国外先进的技术设备相结合，建成了一批4000mm以上的大型宽厚板轧机，继承了世界上国外先进企业宽厚板轧制技术和设备，同时结合我国自主研发的关键技术和控制相结合，使得我国宽厚板工艺、技术和产品达到国际技术水平的行列。1.1.2国外宽厚板生产发展概况在西方经历了俩次工业革命后，在十九世纪末期，欧洲的英国、德国和法国等工业化初期的国家，先后出现了生产宽厚板的小型作坊工厂。美国在1850年生产初用二辊可逆式轧机轧制出中板，到了1864年美国设计世界上第一套三辊劳特式轧机，轧材不需要旺夫反转，通过升降台上下移动进行轧制；再到1891年，为适应军队舰船、商船的发展，提高板材的设置精度，美国设计出第一套四辊可逆式中板轧机；1907年，为进一度提高钢材的精度和质量，美国又设计出世界第一套万能厚板轧机，在当时是最先进的生产设备[2]。二战期间，由于战争催生出的兵器，需要更好质量的板材为坦克、舰船、汽车等作原料，在日内瓦建成了一套3350mm半连续式中板轧机，年产能达到188万吨,成为当时世界上生产中板最多的轧机；到1910年，捷克设计投产一4500mm二辊厚板轧机；再到1940年，原苏联设计投产了5300mm四辊厚板轧机。在此期间，欧洲大陆陆续投产4000-4500mm一大批宽厚板轧机，并促进了当时宽厚板生产技术的革新。二战结束后，全球经济开始复苏，人民生活的提高。机械制造、造船、桥梁、建筑、压力容器罐和大口径输...
